U-скобы ГОСТ 24137-80

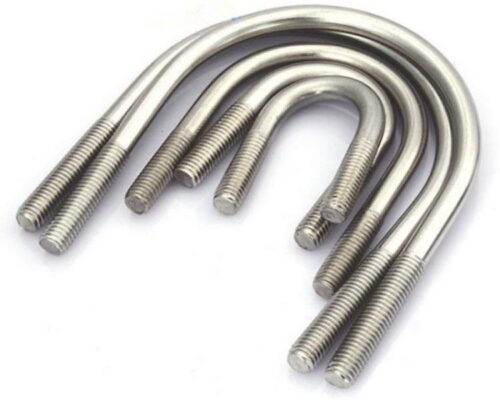

U-образные скобы (хомуты U-болты) представляют собой гнутые металлические шпильки с резьбой на обоих концах, предназначенные для жесткой фиксации труб круглого сечения к несущим основаниям, профилям или консолям. Конструкция изделия обеспечивает надежный охват трубопровода по окружности и его прижатие к опоре при затяжке гаек.

Ключевое функциональное назначение данных крепежных элементов в промышленных системах — предотвращение смещения трубопроводов под воздействием вибраций, температурных расширений и весовых нагрузок. Применение скоб решает задачу организации трубной разводки (сантехнической, технологической, вентиляционной) на горизонтальных и вертикальных поверхностях, обеспечивая фиксированное положение магистралей согласно проектной документации.

Технические характеристики и стандарты на U-скобы ГОСТ 24137-80

Производство крепежа регламентируется межгосударственным стандартом ГОСТ 24137-80 «Детали крепления трубопроводов. Скобы однолапковые, двухлапковые и U-образные». Документ устанавливает конструкцию, размеры и предельные нагрузки для изделий, применяемых на трубопроводах с наружным диаметром от 14 мм до 530 мм.

Технологический процесс изготовления включает холодную гибку калиброванного стального прутка на гибочных автоматах и нарезку метрической резьбы методом накатки.
В качестве конструкционных материалов используются:

• Углеродистая сталь: Марки Ст3, Ст20, Ст35. Для защиты от коррозии наносится цинковое покрытие (белая пассивация) толщиной 6–9 мкм.
• Нержавеющая сталь: Марки 12Х18Н10Т (AISI 321), 08Х18Н10 (AISI 304). Применяется для агрессивных сред и пищевых производств.

Классификация и параметры

Согласно ГОСТ, U-скобы классифицируются по диаметру закрепляемой трубы (Dн) и резьбе шпильки. Важным параметром является межцентровое расстояние (A), которое должно соответствовать диаметру трубы с учетом допуска на монтаж.

Ниже приведены справочные размеры для распространенных типоразмеров:

Важно: При монтаже трубопроводов, подверженных тепловому расширению, затяжка гаек на U-скобе должна обеспечивать возможность осевого скольжения трубы (подвижная опора), если проектом не предусмотрена «мертвая» фиксация. Чрезмерная затяжка может привести к деформации трубы или срыву креплений при нагреве магистрали.

Сферы применения в промышленности

U-образные болты являются универсальным крепежом, используемым во всех отраслях, где присутствует трубная обвязка.

Основные отрасли применения:

• Энергетика и ЖКХ: Крепление труб отопления, водоснабжения и газопроводов к стенам зданий и эстакадам.
• Нефтегазовая промышленность: Фиксация технологических трубопроводов на перекачивающих станциях и буровых установках.
• Судостроение: Крепление трубопроводов судовых систем (балластной, пожарной) к переборкам и набору корпуса.
• Строительство: Монтаж антенных мачт, дорожных знаков и ограждений (используется как хомут для труб круглого сечения).

Инженеры-конструкторы часто используют U-скобы в комплекте с резиновыми или полимерными подкладками. Это позволяет гасить вибрацию от насосного оборудования и предотвращает контактную коррозию (гальваническую пару) между трубой и скобой, особенно если они выполнены из разных металлов.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» осуществляет снабжение строительно-монтажных организаций и производственных предприятий Санкт-Петербурга и Ленинградской области элементами крепления трубопроводов. Взаимодействие осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата товаров производится по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (паспорта качества, сертификаты соответствия ГОСТ).

Складская программа включает полный размерный ряд скоб от 1/2″ до 10″ (и более под заказ) из оцинкованной и нержавеющей стали. Возможна поставка продукции оптом (в ящиках, мешках) и комплектация заказов гайками и шайбами. Производственный отдел готов принять заказ на изготовление нестандартных скоб по чертежам клиента (с увеличенной длиной резьбы или нестандартным радиусом гиба). Чтобы рассчитать стоимость спецификации, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40.

FAQ: Часто задаваемые вопросы

Можно ли использовать U-скобу для крепления пластиковых труб?
Да, но с осторожностью. Металлическая скоба при затяжке может деформировать или повредить мягкую стенку пластиковой (ПП, ПВХ) трубы. Для таких задач обязательно использование резинового профиля-прокладки или выбор скобы с плоской лентой, а не круглым прутком, для увеличения площади контакта.

Как подобрать длину резьбы на скобе?
Длина резьбы должна быть достаточной для прохождения через толщину несущего основания (профиля, консоли) плюс высота двух гаек и шайб, плюс запас 5–10 мм. Стандартные скобы по ГОСТ 24137-80 имеют фиксированную длину резьбы, рассчитанную на монтаж к стандартным профилям. Для толстых оснований требуются скобы с удлиненными ногами.

В чем отличие скобы ГОСТ 24137-80 от DIN 3570?
Оба стандарта описывают U-образные хомуты (Form A). Различия заключаются в незначительных отклонениях геометрических размеров (межосевых расстояний) и рядах диаметров труб. DIN 3570 ориентирован на европейские дюймовые трубы, ГОСТ — на метрические и дюймовые трубы по отечественным стандартам. При замене важно сверять параметр «А» (расстояние между осями).

Каким моментом затягивать гайки на скобе?
Момент затяжки зависит от диаметра резьбы и класса прочности стали. Для резьбы М8 рекомендуемый момент составляет 10–12 Н·м, для М10 — 20–25 Н·м. Однако главным критерием является надежная фиксация трубы без ее деформации (овальности).
