Манжеты пневматические
Показаны все результаты (16)Цены: по возрастанию

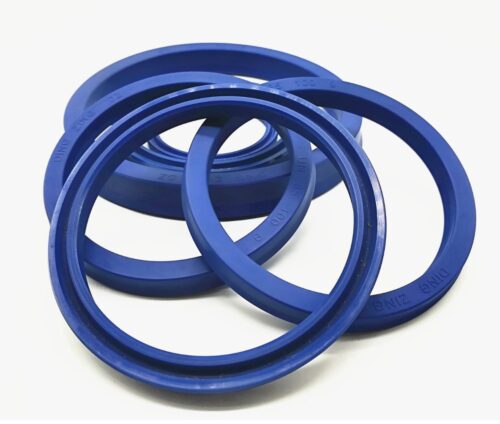

Манжеты пневматические представляют собой уплотнительные элементы для динамического герметизирования штоков и поршней пневмоцилиндров, с упругим профилем без жестких опор. Их функциональное назначение — обеспечение герметичности при давлениях 0,1–1,6 МПа и скоростях до 5 м/с в сжатом воздухе. Основная задача, которую решают манжеты пневматические, — компенсация больших зазоров (до 1 мм) и низкочастотных колебаний без выдавливания, в отличие от гидравлических манжет.
Для получения технической консультации по подбору манжет пневматических используйте каналы связи: +7 (812) 223-43-40 или spb@rti-land.ru.
Манжеты пневматические: конструкция и технические параметры
Манжеты пневматические изготавливаются по чертежам клиента с учетом хода штока и давления сжатого воздуха. Профиль включает плоскую или U-образную кромку с сжатием 20–40 %.
Технология производства манжет пневматических
Изготовление методом литья под давлением или прессования:
- Формование при 150–170 °С и 10–20 МПа.
- Вулканизация 8–15 минут с усадкой 0,8–1,2 %.
- Обработка кромок (скругление R 0,3 мм) и контроль овальности <0,2 мм.
Типоразмеры: внутренний диаметр 10–300 мм, высота 4–30 мм.
Применяемые материалы
Материалы ориентированы на сжатый воздух и низкие давления.
| Материал | Рабочая среда | Температурный диапазон, °С | Твердость по Шору А | Сжатие, % |
|---|---|---|---|---|
| NBR (БНК) | Сжатый воздух, масла | -30 до +100 | 70–85 | 25–40 |
| VMQ (силикон) | Воздух, озон, низкие t | -60 до +200 | 50–70 | 30–45 |
| EPDM | Воздух, влага, озон | -50 до +150 | 60–80 | 20–35 |
| FKM (Viton) | Воздух с маслами, химия | -20 до +200 | 75–85 | 25–40 |
| PU (полиуретан) | Высокие скорости | -40 до +120 | 85–92 | 20–30 |
Важно: Растяжение манжеты пневматической более 30 % от внутреннего диаметра при монтаже вызывает потерю упругости и утечку до 0,2 л/мин при 0,8 МПа.
Технические параметры
Характеристики манжет пневматических:
- Рабочее давление: 0,1–1,6 МПа.
- Скорость: до 5 м/с (без нагрузки), до 2 м/с (с нагрузкой).
- Зазор: до 1 мм (радиальный).
- Допуски: ±0,1 мм на диаметр, ±0,15 мм на высоту.
- Ход штока: до 5000 мм.
Сферы применения
Манжеты пневматические используются в автоматизированных системах.
Основные отрасли применения:
- Автоматизация: пневмоцилиндры станков (NBR, 0,6 МПа).
- Пищевая промышленность: упаковочные линии (VMQ, +120 °С).
- Автопром: сборочные роботы (EPDM для влажности).
- Логистика: конвейеры, толкатели (PU при 3 м/с).
Пример: В пневмоцилиндре упаковщика (D=50 мм, 0,8 МПа) манжета VMQ 60 Шор А выдерживает 10⁶ циклов при скорости 4 м/с.
Производство манжет пневматических на заказ в «РезиноМир»
Компания «РезиноМир» осуществляет изготовление манжет пневматических для юридических лиц и индивидуальных предпринимателей Санкт-Петербурга и Ленинградской области. Производство ведется по ТЗ и чертежам клиента с безналичной оплатой. Оперативная отгрузка оптом организуется в регионе.
Контроль качества:
- Тесты на герметичность (утечка <0,05 л/мин при 1,25P).
- Циклические испытания (10⁵ циклов).
- Проверка твердости по ГОСТ 263-75.
Гарантия предоставляется по условиям договора.
FAQ
1. Как выбрать твердость манжеты пневматической для высоких скоростей?
При скоростях >2 м/с — 85–92 Шор А (PU, NBR) для снижения нагрева. При <1 м/с — 50–70 Шор А (VMQ) для упругости в зазорах >0,5 мм.
2. Возможно ли изготовление манжет пневматических без смазки?
Да. PU и NBR с добавками MoS₂ (0,5 %) работают всухую при скоростях до 3 м/с. Коэффициент трения снижается до 0,12.
3. Влияет ли влажность воздуха на ресурс манжеты пневматической?
Конденсат при +5 °С сокращает ресурс EPDM на 30 %. Рекомендуется осушение воздуха до точки росы -40 °С или VMQ.
4. Какие допуски на шток для манжет пневматических?
Шток — h9, Ra 0,4–0,8 мкм. Биение <0,05 мм/100 мм длины для скоростей >2 м/с.
5. Как рассчитать стоимость манжет пневматических под заказ?
Инженер выполнит расчет по чертежу, материалу и давлению за 24 часа с учетом циклов вулканизации.
