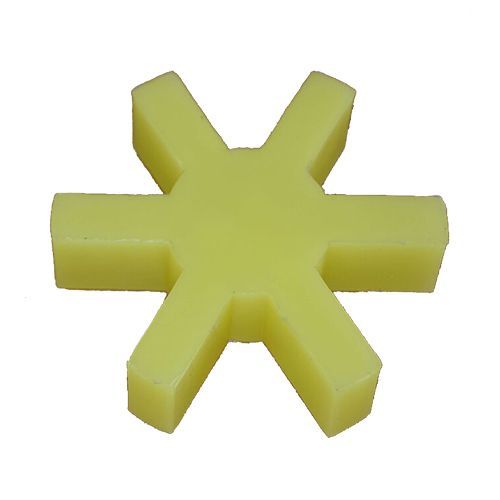

Звёздочки для муфт

Звёздочка для муфты, также известная как упругий элемент или эластичная вставка, является демпфирующим компонентом кулачковых соединительных муфт. Ее ключевое функциональное назначение — передача крутящего момента между двумя полумуфтами с одновременным гашением ударных нагрузок, крутильных колебаний и компенсацией незначительных радиальных, осевых и угловых смещений валов. Использование упругого элемента предотвращает преждевременный износ и разрушение сопряженных узлов привода (подшипников, редукторов, электродвигателей) в условиях динамических нагрузок.

Изготовление звёздочек для муфт под заказ позволяет получать изделия с характеристиками, точно соответствующими параметрам привода. Для получения технической консультации по подбору материала и геометрии упругого элемента используйте каналы связи: +7 (812) 223-43-40 или spb@rti-land.ru.

Изготовление звёздочек для муфт: технологии и материалы

Производственный процесс и выбор материала напрямую определяют эксплуатационные характеристики упругого элемента: его способность передавать крутящий момент, демпфирующие свойства, износостойкость и термостойкость.

Технологии производства

Основными методами изготовления звёздочек для муфт являются:

1. Литье полиуретанов под давлением: Наиболее распространенная технология для серийного и мелкосерийного производства. Метод позволяет получать изделия сложной геометрии с высокой точностью и повторяемостью. Процесс полимеризации в закрытой пресс-форме обеспечивает монолитную структуру материала без внутренних дефектов.
2. Механическая обработка из заготовок: Применяется для изготовления звёздочек из полиамида (капролона) или для производства единичных экземпляров из полиуретана. Токарно-фрезерная обработка на станках с ЧПУ позволяет получать изделия с нестандартными размерами по чертежам заказчика.

Сравнительный анализ применяемых материалов

Выбор между полиуретаном и полиамидом зависит от требований к передаваемому моменту, уровню вибраций и рабочей температуре.

Полиуретан является предпочтительным материалом для большинства применений благодаря сочетанию эластичности и износостойкости. Капролон используется в приводах, где требуется передача высокого крутящего момента без значительного демпфирования.

Технические параметры и сферы применения

Корректный подбор звёздочки для муфты обеспечивает долговечность и эффективность всего приводного механизма. Ключевым параметром, определяющим рабочие свойства, является твердость материала.

Классификация по твердости и геометрии

Твердость полиуретановых звёздочек измеряется по шкале Шора А. Стандартные значения для муфт: 92, 95 и 98 Шор А.

• 92-95 Шор А (желтый, красный цвет): Обладают лучшими демпфирующими свойствами, эффективно гасят вибрации. Применяются в приводах общего назначения.
• 98 Шор А (зеленый цвет): Обеспечивают передачу более высокого крутящего момента, но имеют меньшую эластичность. Используются в высоконагруженных приводах.

Геометрия звёздочки (количество лучей, наружный и внутренний диаметры, толщина) должна точно соответствовать ответным кулачкам металлических полумуфт. Производство изделий под заказ по чертежам или образцу гарантирует полную совместимость.

Важно: Эксплуатация муфты с упругим элементом, твердость которого не соответствует передаваемому крутящему моменту и уровню вибраций, приводит к его преждевременному разрушению. Слишком мягкая звёздочка будет разрушена пиковыми нагрузками, а слишком жесткая не сможет компенсировать динамические удары, перенося их на валы и подшипники.

Примеры использования в промышленных приводах

Упругие звёздочки для кулачковых муфт широко применяются в приводах различного промышленного оборудования.
Основные отрасли применения:

• Станкостроение (приводы подач, главные приводы металлорежущих станков).
• Насосное и компрессорное оборудование (соединение двигателя и насоса/компрессора).
• Конвейерные и транспортные системы (приводы ленточных и роликовых транспортеров).
• Упаковочное и фасовочное оборудование.
• Редукторы и мотор-редукторы общего машиностроения.

Компания «РезиноМир» предлагает решения для промышленных предприятий Санкт-Петербурга и Ленинградской области, работая с юридическими лицами и индивидуальными предпринимателями. Организовано производство звёздочек для муфт под заказ по техническим заданиям (ТЗ) и чертежам клиента, что обеспечивает полную совместимость с существующим оборудованием. Система безналичной оплаты и оперативная отгрузка позволяют интегрировать поставки в производственные циклы предприятий. Для того чтобы рассчитать стоимость партии или купить в СПб необходимые упругие элементы, необходима консультация инженера.

FAQ

1. Как определить необходимую твердость звёздочки для моего привода?
Выбор твердости зависит от двух факторов: номинального крутящего момента и характера нагрузки. Для приводов с плавным пуском и равномерной нагрузкой (например, вентиляторы) подходят более мягкие звёздочки (92-95 Шор А). Для оборудования с частыми пусками/остановами и ударными нагрузками (например, дробилки, прессы) следует выбирать более твердые варианты (98 Шор А), способные выдержать пиковые моменты.

2. Влияет ли цвет полиуретановой звёздочки на ее свойства?
Да, цветовая маркировка общепринята в индустрии для быстрой идентификации твердости материала. Как правило, желтый и красный цвета соответствуют твердости 92-95 Шор А, а зеленый или белый — 98 Шор А. Однако при заказе изделий у конкретного производителя рекомендуется уточнять соответствие цвета и физико-механических характеристик по технической документации.

3. Возможна ли замена резиновой звёздочки на полиуретановую?
Да, такая замена не только возможна, но и в большинстве случаев целесообразна. Полиуретан превосходит большинство марок резины по износостойкости, прочности на разрыв и стойкости к маслам. При замене важно изготовить полиуретановую звёздочку с точным соблюдением геометрических размеров оригинального резинового элемента. Гарантия долгой службы возможна только при точном подборе.
