Фитинги С9000 Camozzi
Отображение 1–20 из 53Цены: по возрастанию
Серия С9000 — линейка быстросъёмных цанговых фитингов производства итальянской компании Camozzi Automation, предназначенных для монтажа пневматических трубопроводов низкого и среднего давления. Изделия обеспечивают герметичное соединение полимерных трубок с исполнительными механизмами, блоками подготовки воздуха, распределителями и регуляторами расхода.
Конструкция push-in позволяет выполнять подключение трубки без инструмента: фиксация происходит при осевом введении в корпус фитинга. Такой принцип сокращает время монтажа пневмосхем на 40-60% по сравнению с резьбовыми компрессионными соединениями, что критично при сборке автоматизированных линий с сотнями точек подключения.
Конструктивные особенности фитингов С9000 Camozzi
Принцип работы цангового механизма
Механизм фиксации серии С9000 включает цангу из нержавеющей стали с радиально расположенными лепестками. При введении трубки лепестки отгибаются, пропуская её внутрь корпуса. Давление рабочей среды прижимает лепестки к наружной поверхности трубки, создавая усилие удержания, пропорциональное давлению в системе.
Для получения технической консультации по подбору фитингов С9000 Camozzi инженеры используют каналы связи: +7 (812) 223-43-40 или spb@rti-land.ru.
Демонтаж производится нажатием на освобождающее кольцо, которое отводит лепестки цанги от трубки. Конструкция допускает многократный монтаж-демонтаж без замены уплотнительных элементов.
Материалы корпуса и уплотнений
Корпуса фитингов С9000 изготавливаются методом горячей штамповки из латуни CW614N с последующей механической обработкой на токарных автоматах. Наружная поверхность покрывается слоем никеля толщиной 6-10 мкм для защиты от окисления и снижения коэффициента трения при резьбовом соединении.
Уплотнительные кольца выполняются из бутадиен-нитрильного каучука (NBR) твёрдостью 70 единиц по Шору А. Для применений с расширенным температурным диапазоном или контактом с агрессивными средами предлагаются модификации с кольцами из фторкаучука (FKM).
| Параметр | NBR (стандарт) | FKM (опция) |
|---|---|---|
| Температурный диапазон | -20°С — +80°С | -10°С — +150°С |
| Стойкость к минеральным маслам | Высокая | Высокая |
| Стойкость к озону | Ограниченная | Высокая |
| Совместимость с пищевыми средами | Нет | По запросу (FDA) |
Технические параметры и типоразмерный ряд
Номенклатура соединений

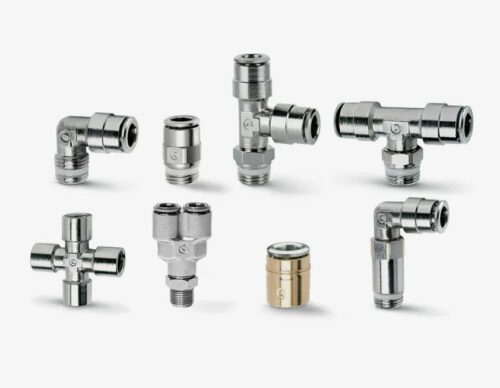

Серия С9000 включает функциональные группы для построения пневмосхем различной конфигурации:
- прямые муфты «трубка-резьба» для подключения к портам оборудования
- угловые соединения 90° для компактной прокладки трасс
- тройники и крестовины для разветвления магистралей
- переходники между трубками разного диаметра
- заглушки для временного или постоянного перекрытия портов
Типоразмеры охватывают трубки наружным диаметром 4, 6, 8, 10 и 12 мм. Присоединительные резьбы — M5, G1/8, G1/4, G3/8, G1/2 по ISO 228-1.
Эксплуатационные характеристики
Рабочее давление фитингов С9000 составляет 0-1,0 МПа при использовании стандартных полиуретановых трубок. Максимальное разрывное давление — 3,0 МПа, что обеспечивает запас по безопасности 3:1 согласно требованиям ISO 4414.
Техническое уточнение: указанные параметры давления справедливы для полиуретановых и полиамидных трубок. При использовании трубок из полиэтилена низкой плотности (LDPE) рекомендуется снижение рабочего давления до 0,6 МПа или установка внутренних опорных втулок.
Вакуумная стойкость серии — до -0,09 МПа при условии дополнительной фиксации трубки от выдёргивания.
Области промышленного применения
Фитинги С9000 Camozzi интегрируются в пневмосистемы упаковочного оборудования, станков с ЧПУ, сборочных автоматов, транспортных конвейеров. Производители пищевого оборудования применяют модификации с уплотнениями FKM и сертификацией для контакта с продуктами. В деревообрабатывающей промышленности соединения серии С9000 используются в системах пневмоприжимов и вакуумных захватов.
Компания «РезиноМир» осуществляет поставку фитингов Camozzi серии С9000 для юридических лиц и индивидуальных предпринимателей в Санкт-Петербурге и Ленинградской области. Предусмотрена система безналичной оплаты с предоставлением закрывающих документов. Цены на позиции рассчитываются по запросу; при закупке оптом действуют специальные условия. Инженеры компании оказывают консультацию по подбору типоразмеров под конкретное оборудование. Отгрузка типовых позиций производится оперативно; нестандартные конфигурации поставляются под заказ.
FAQ
Чем серия С9000 отличается от серии 6000 того же производителя?
Серия 6000 представляет компактное исполнение с уменьшенными габаритами корпуса для применений с ограниченным монтажным пространством. Серия С9000 — стандартное исполнение с увеличенной площадью шестигранника под ключ, что упрощает затяжку при монтаже. Технические параметры давления и температуры идентичны.
Какие трубки совместимы с фитингами С9000?
Совместимость подтверждена для полиуретановых (PU), полиамидных (PA) и полиэтиленовых (PE) трубок с наружными диаметрами 4-12 мм и стандартной толщиной стенки. Для трубок из фторопласта (PTFE) требуется проверка совместимости с цанговым механизмом — жёсткость материала может препятствовать корректной фиксации.
Допускается ли использование фитингов С9000 с жидкими средами?
Конструкция серии оптимизирована для сжатого воздуха и нейтральных газов. Применение с водой или гидравлическими жидкостями возможно при давлении до 0,6 МПа и температуре до +40°С. Для гидравлических систем рекомендуются специализированные серии с усиленным уплотнением.
Как определить момент затяжки резьбовой части фитинга?
Производитель рекомендует затяжку «от руки + 1-1,5 оборота ключом» для резьб с уплотнительным кольцом. Для конических резьб с герметизацией лентой ФУМ или анаэробным составом — затяжка до упора с контролем герметичности при рабочем давлении. Применение динамометрического ключа нецелесообразно ввиду малых моментов (2-8 Н·м в зависимости от типоразмера).
