Опорные подшипники: конструкция, классификация и инженерный расчет

Опорный подшипник — это подшипник качения, основным функциональным назначением которого является восприятие и передача нагрузок, действующих перпендикулярно оси вала (радиальных), параллельно оси вала (осевых) или их комбинации. Эти узлы служат для обеспечения вращения или качания элементов конструкции с минимальным коэффициентом трения, обеспечивая точное позиционирование и длительный ресурс работы механизмов. Применение правильно подобранных опорных подшипников решает ключевую задачу по снижению энергопотерь, предотвращению преждевременного износа валов и посадочных мест, а также минимизации эксплуатационных расходов на обслуживание промышленного оборудования.

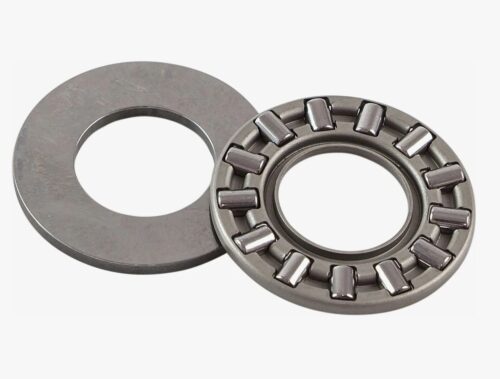

Конструктивные типы и технические параметры опорных подшипников

Классификация опорных подшипников основана на типе тел качения, направлении воспринимаемой нагрузки и конструктивных особенностях. Основные виды включают шариковые и роликовые подшипники, последние подразделяются на цилиндрические, конические, сферические и игольчатые. Производство колец и тел качения осуществляется из подшипниковых сталей марок ШХ15, ШХ15СГ по ГОСТ 801-78. Технологический процесс включает ковку или штамповку заготовок, механическую обработку, термическую обработку (закалку и низкий отпуск), шлифование и полирование рабочих поверхностей для достижения требуемых классов точности.

Важно: при проектировании узла с опорным подшипником критически необходимо учитывать одновременное действие радиальных и осевых нагрузок. Применение радиального шарикоподшипника в условиях значительной осевой составляющей приводит к его быстрому разрушению из-за перекоса внутреннего кольца относительно наружного.

Технические параметры, определяющие выбор подшипника:

• Динамическая грузоподъемность (C): Расчетная радиальная нагрузка, которую подшипник может выдержать в течение базового расчетного ресурса в 1 млн оборотов.
• Статическая грузоподъемность (C0): Допустимая статическая нагрузка, не вызывающая остаточной деформации тел качения и дорожек, превышающей 0.0001 от диаметра тела качения.
• Допустимая частота вращения: Ограничивается типом подшипника, системой смазки, точностью изготовления и массой тел качения.
• Класс точности: Регламентируется стандартами ISO (Normal, P6, P5, P4, P2) или ГОСТ (0, 6, 5, 4, 2). Более высокий класс обеспечивает меньший уровень шума, вибрации и более точное вращение.

Для получения технической консультации по подбору опорных подшипников используйте каналы связи: +7 (812) 223-43-40 или spb@rti-land.ru.

Сферы применения и критерии выбора подшипниковых опор

Область применения опорных подшипников охватывает все отрасли машиностроения и промышленности. Конкретный тип выбирается исходя из условий работы узла.

Таблица сравнительного анализа основных типов опорных подшипников

Основные отрасли-потребители:

1. Общее и тяжелое машиностроение (станки, прессы, горно-шахтное оборудование).
2. Автомобильная и транспортная промышленность (ступицы, коробки передач, мосты).
3. Энергетика (турбины, генераторы, насосы).
4. Сельскохозяйственная и пищевая техника.

Подбор осуществляется по алгоритму: определение вида и величины нагрузок, частоты вращения, требований к точности и жесткости узла, условий среды (температура, наличие агрессивных агентов). Для ответственных применений выполняется расчет эквивалентной динамической нагрузки и ресурса в часах работы.

Компания «Резиномир» осуществляет поставки подшипниковой продукции и инженерных компонентов для предприятий Санкт-Петербурга и Ленинградской области. Работа строится на договорной основе с юридическими лицами и индивидуальными предпринимателями с использованием системы безналичных расчетов. Опорные подшипники предлагаются к поставке как стандартных типоразмеров, так и под заказ по техническим условиям. Оперативная отгрузка осуществляется со склада компании.

FAQ – Часто задаваемые вопросы

Чем отличается радиальный подшипник от радиально-упорного в контексте восприятия осевой нагрузки?
Радиальный шарикоподшипник (например, тип 6000, 6200) способен воспринимать лишь незначительную осевую нагрузку, составляющую до 30-50% от неиспользуемой допустимой радиальной нагрузки. Радиально-упорный подшипник (тип 7000) имеет конструктивно наклоненные дорожки качения, что позволяет ему систематически выдерживать значительные осевые нагрузки в одном направлении. Для восприятия двусторонних осевых нагрузок такие подшипники устанавливают парой.

Какой ресурс считается нормальным для опорного подшипника в промышленном оборудовании?
Расчетный ресурс (номинальная долговечность) L10 составляет 1 млн оборотов, что является базой для расчета динамической грузоподъемности. На практике ресурс в часах (L10h) рассчитывается с учетом частоты вращения. Для большинства общепромышленных применений целевым ресурсом может быть 20 000 – 40 000 часов. В критичных узлах (авиация, высокоскоростные шпиндели) требуемый ресурс может быть существенно выше, что определяет выбор подшипников высоких классов точности и специализированных марок стали.

Что означает маркировка на торце подшипника и где можно найти полное обозначение?
Базовая маркировка включает условное обозначение типа подшипника (например, 6310), класс точности (например, P6) и торговую марку. Полное условное обозначение по ГОСТ 3189 или каталогу производителя содержит информацию о серии ширин и диаметров, типе, конструктивных особенностях, классе точности, зазоре, группе смазки. Эта информация необходима для точной идентификации и корректного заказа аналогов. Полные данные указываются в паспорте изделия и каталогах.
