Кольца и втулки МУВП

Эластичные втулки и кольца МУВП являются сменными упругими элементами, устанавливаемыми в муфты упругие втулочно-пальцевые (МУВП). Данные компоненты предназначены для передачи крутящего момента от ведущего вала к ведомому (например, от электродвигателя к редуктору, насосу или компрессору) с одновременным демпфированием динамических нагрузок. Основная инженерная задача, решаемая применением данных изделий, — компенсация незначительных осевых, радиальных и угловых смещений валов, а также защита узлов трения и зубчатых передач от разрушения при пусковых перегрузках и крутильных колебаниях.

В отличие от жестких муфтовых соединений, втулочно-пальцевая конструкция с резиновыми элементами обеспечивает плавность хода и электротеплоизоляцию сопрягаемых агрегатов. Втулки МУВП монтируются на металлические пальцы одной из полумуфт, входящие в ответные отверстия другой полумуфты, создавая тем самым гибкую связь.

Технические характеристики и производство: кольца и втулки МУВП

Производство упругих элементов регламентируется межгосударственным стандартом ГОСТ 21424-93 «Муфты упругие втулочно-пальцевые». Изделия изготавливаются методом компрессионного формования или литья под давлением в многогнездные пресс-формы с последующей вулканизацией. Такая технология гарантирует однородность структуры материала и точность геометрических размеров, необходимых для плотной посадки на палец муфты.

Материалы и условия эксплуатации

Для обеспечения требуемого ресурса работы при циклических нагрузках сжатия используются маслобензостойкие резиновые смеси на основе бутадиен-нитрильного каучука (NBR). Это позволяет эксплуатировать изделия в контакте с индустриальными маслами, эмульсиями, топливом и водой.

Ключевые физико-механические свойства материала:

• Твердость по Шору А: 60–75 единиц.
• Условная прочность при растяжении: не менее 10 МПа.
• Относительное удлинение при разрыве: не менее 200%.
• Рабочий температурный диапазон: от -45°С до +70°С (кратковременно до +100°С).

Для тяжелых условий эксплуатации (абразивная среда, высокие ударные нагрузки) возможно изготовление втулок из полиуретана, обладающего повышенной износостойкостью и прочностью на разрыв.

Конструктивные исполнения и типоразмеры

Согласно стандартам, различают два вида упругих элементов:

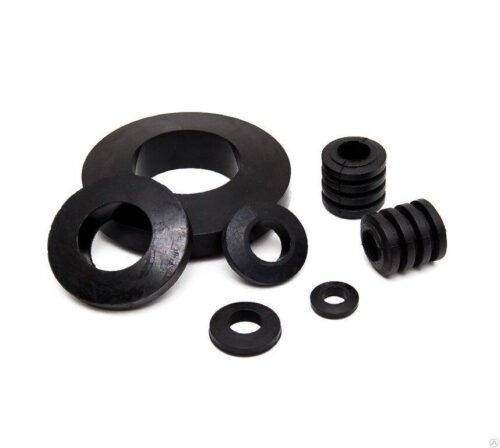

1. Втулки МУВП (К-1, К-2, К-3, К-4, К-5, К-6, К-7): Представляют собой цельный цилиндр с ребрами (гофрами). Одна втулка заменяет набор из нескольких колец.
2. Кольца МУВП (К-1, К-2, К-3, К-4): Отдельные элементы трапециевидного сечения. На один палец устанавливается пакет из 3–6 колец.

Геометрические параметры втулок варьируются: внутренний диаметр от 10 до 90 мм, наружный диаметр от 19 до 160 мм. Типоразмер выбирается исходя из передаваемого крутящего момента муфты (от 31.5 до 16000 Н·м).

Важно: При замене цельных втулок на наборные кольца необходимо строго соблюдать общую высоту набора. Суммарная высота колец должна соответствовать длине рабочей части пальца. Недостаточная высота приведет к перекосу и быстрому износу эластомера, избыточная — к невозможности сборки муфты.

Сферы применения и критерии выбора

Упругие элементы МУВП являются расходным материалом при планово-предупредительном ремонте (ППР) оборудования. Их своевременная замена предотвращает поломку валов и подшипниковых узлов.

Основные отрасли применения:

• Насосное оборудование: соединение валов центробежных, шестеренных и винтовых насосов с электроприводом.
• Вентиляция и кондиционирование: приводы промышленных вентиляторов и дымососов.
• Подъемно-транспортные механизмы: приводы крановых тележек, лебедок, конвейерных лент.
• Общее машиностроение: приводы станков, компрессорных установок, генераторов.

Таблица взаимозаменяемости втулок и колец

Для удобства подбора ниже приведено соответствие между цельными втулками и набором колец.

Примечание: Размеры указаны справочно, $D$ — наружный диаметр, $d$ — внутренний диаметр, $H$ — высота.

Компания «РезиноМир» осуществляет поставки комплектующих для приводов и муфтовых соединений промышленным предприятиям Санкт-Петербурга и Ленинградской области. Мы предлагаем купить в СПб кольца и втулки МУВП, изготовленные в строгом соответствии с ГОСТ 21424-93. Сотрудничество ведется в сегменте B2B: поставка осуществляется юридическим лицам и индивидуальным предпринимателям.

Взаиморасчеты производятся по безналичной системе оплаты с предоставлением полного пакета бухгалтерских документов и паспортов качества на партию. Складская логистика обеспечивает наличие ходовых типоразмеров (К-1 … К-5) для оперативной отгрузки. Технический отдел готов рассчитать стоимость заказа, помочь с идентификацией типоразмера по чертежам муфты и согласовать оптовые цены на серийные поставки. Для оформления заявки, уточнения наличия на складе или консультации инженера, свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru.

Часто задаваемые вопросы (FAQ)

1. Что лучше использовать: цельную втулку или набор колец?
С точки зрения эксплуатационных характеристик они идентичны. Цельная втулка удобнее при первичном монтаже (быстрее надевается). Наборные кольца удобнее при ремонте в труднодоступных местах, так как позволяют производить замену без полной разборки муфты или съема двигателя, если конструкция пальцев позволяет.

2. Как определить износ упругого элемента?
Визуальным осмотром. Признаки критического износа: глубокие трещины, выкрашивание резины, остаточная деформация (сплющивание) более 20–30% от толщины стенки, наличие радиального люфта в соединении. При появлении металлического стука при пуске замена обязательна во избежание повреждения пальцев и полумуфт.

3. Можно ли заменить резиновую втулку на полиуретановую?
Да, замена допустима и часто рекомендуется для увеличения межремонтного интервала (в 3–4 раза). Полиуретан более износостоек и прочен. Однако следует учитывать, что полиуретан жестче резины, поэтому требования к соосности валов становятся строже. При больших перекосах жесткая полиуретановая втулка может передавать вибрацию на подшипники.

4. Подходят ли втулки МУВП для работы на морозе?
Стандартные резиновые смеси (группа 1, 2) работоспособны до -45°С. При более низких температурах (до -60°С) резина теряет эластичность («дубеет») и может разрушиться при ударной нагрузке. Для условий Крайнего Севера необходимо заказывать втулки из морозостойкой резины или специальных марок полиуретана.

5. Почему размеры купленных колец немного отличаются от указанных в ГОСТ?
Резиновые изделия имеют допуски на изготовление и усадку после вулканизации. Кроме того, кольца МУВП монтируются с натягом на палец и с зазором в отверстие полумуфты (при сборке они распираются). Небольшие отклонения в пределах ±0.5…1.0 мм (в зависимости от размера) допустимы и компенсируются эластичностью материала при монтаже.
