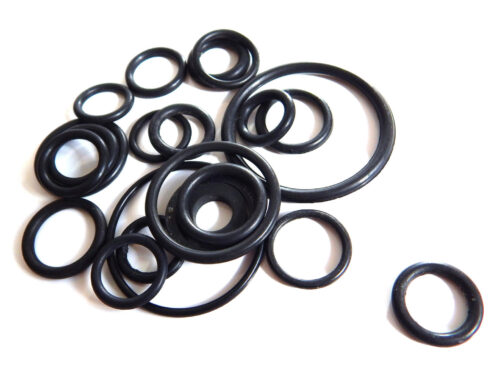

Кольца круглого сечения ОСТ В 38.0529-86

Уплотнительные элементы специального назначения, изготавливаемые по отраслевым стандартам с индексом «В» (военная приемка/спецтехника), представляют собой категорию высокоточных резинотехнических изделий (РТИ). Эти компоненты разработаны для обеспечения герметичности в критически важных узлах гидравлических, топливных и пневматических систем, где отказ уплотнения может привести к аварийной ситуации. Основная функция изделий — создание замкнутого герметичного контура, препятствующего утечке рабочих сред (жидкостей и газов) и падению давления в системе.

Инженерная задача, решаемая применением данной номенклатуры, заключается в изоляции подвижных и неподвижных соединений, работающих в условиях экстремальных температурных перепадов, высоких давлений и воздействия агрессивных химических веществ. Изделия компенсируют допуски обработки сопрягаемых деталей и деформации, возникающие под нагрузкой.

Производство и характеристики Колец круглого сечения ОСТ В 38.0529-86

Отраслевой стандарт ОСТ В 38.0529-86 регламентирует технические требования, конструкцию и размеры уплотнительных колец, применяемых в авиационной технике, судостроении и специальном машиностроении. Кольца круглого сечения ОСТ В 38.0529-86 отличаются от общепромышленных аналогов (ГОСТ 9833-73) ужесточенным контролем качества поверхности, более строгими допусками на размеры сечения и применением специализированных рецептур резиновых смесей.

Технологический процесс

Изготовление продукции осуществляется методом высокотемпературной вулканизации (компрессионного формования) в прецизионных пресс-формах. Технология включает этапы вальцевания резиновой смеси, закладки заготовок, вулканизации при температуре +150°С…+200°С (в зависимости от типа каучука) и последующего термостатирования. Обязательным этапом является удаление облоя (криогенным или механическим способом) и 100% визуальный контроль на отсутствие микротрещин, пор и посторонних включений.

Применяемые материалы и свойства

Для обеспечения работоспособности в специфических средах используются резиновые смеси на основе различных полимеров. Выбор марки резины определяется температурным диапазоном и химическим составом рабочей жидкости.

1. Фторкаучуки (FKM / Viton). Смеси марок ИРП-1287, ИРП-1314. Обладают исключительной стойкостью к маслам, топливам, негорючим гидравлическим жидкостям и перегретому пару. Рабочий диапазон: от -20°С до +250°С (кратковременно до +300°С).
2. Бутадиен-нитрильные каучуки (NBR). Смеси марок В-14, В-14-1, НО-68-1. Стандартное решение для контакта с минеральными маслами, бензином, керосином. Температурный предел: от -60°С до +100°С (+130°С).
3. Силиконовые каучуки (VMQ). Смеси на основе силоксана. Используются в пневматических системах и электротехническом оборудовании. Диапазон: от -60°С до +250°С.

Твердость изделий варьируется в пределах 60–90 единиц по Шору А, что позволяет подбирать уплотнение как для низких давлений (требуется мягкая резина), так и для высоких (жесткая резина).

Критерии выбора и области применения

Проектирование уплотнительных узлов требует учета физико-механических характеристик РТИ. Кольца круглого сечения ОСТ В 38.0529-86 рассчитаны на эксплуатацию при давлениях:

• до 32 МПа — в подвижных соединениях (штоки, плунжеры);
• до 50 МПа — в неподвижных соединениях (фланцы, заглушки) при использовании защитных колец.

Сравнение основных групп резин, применяемых в рамках стандарта:

Данные изделия востребованы в отраслях с повышенными требованиями к надежности.

Основные отрасли применения:

• Тяжелое машиностроение: Гидроцилиндры прессового оборудования, системы смазки прокатных станов.
• Судостроение: Уплотнение валопроводов, палубных механизмов, насосов перекачки топлива.
• Специальная техника: Топливная аппаратура дизельных двигателей, гидравлические приводы шасси.
• Энергетика: Уплотнение трансформаторов и масляных выключателей.

Важно: При монтаже колец необходимо обеспечить чистоту поверхности посадочных канавок. Наличие рисок, задиров или коррозии на металле приведет к ускоренному абразивному износу эластомера. Для динамических уплотнений параметр шероховатости $Ra$ должен составлять 0,16–0,63 мкм.

Рекомендации по эксплуатации

Эффективность торцевого уплотнения или радиального уплотнения штока зависит от величины предварительного сжатия сечения кольца. Для неподвижных соединений оно составляет 15–25%, для подвижных — 10–20%. Превышение этих значений вызывает релаксацию напряжений и остаточную деформацию, занижение — потерю герметичности при низких давлениях.

Условия поставок от компании «РезиноМир»

Компания «РезиноМир» осуществляет поставки сертифицированных резинотехнических изделий для промышленных предприятий Санкт-Петербурга и Ленинградской области. Мы работаем исключительно в сегменте B2B: сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями. Оплата продукции производится по безналичному расчету с предоставлением полного комплекта закрывающих документов для бухгалтерии и отдела технического контроля (ОТК).

Коммерческое предложение включает возможность отгрузки товаров со склада или изготовление партий под заказ по техническому заданию (ТЗ) и чертежам клиента, в том числе из специальных марок резин. Если вам необходимо получить консультацию инженера по подбору, узнать наличие типоразмеров или рассчитать стоимость партии оптом, используйте контакты: +7 (812) 223-43-40 spb@rti-land.ru.

Логистическая служба организует оперативную доставку до склада заказчика или терминала транспортной компании. На все поставляемые изделия распространяется гарантия соответствия требованиям нормативной документации при соблюдении правил хранения и монтажа.

FAQ: Часто задаваемые вопросы

1. В чем отличие изделий с индексом «В» в стандарте?
Индекс «В» в обозначении стандарта (ОСТ В 38.0529-86) указывает на то, что нормативный документ разработан с учетом требований военной приемки или для изделий специального назначения. Это подразумевает более жесткие требования к входному контролю сырья, физико-механическим показателям готовой резины и точности геометрических размеров по сравнению с общегражданскими ГОСТами.

2. Можно ли использовать данные кольца для ремонта импортного оборудования?
Да, это возможно при совпадении размеров посадочного места. Многие типоразмеры ОСТ близки к международным стандартам O-ring (ISO 3601, DIN 3771). Однако следует внимательно проверять сечение кольца и химическую совместимость материала с рабочей жидкостью импортного агрегата.

3. Как правильно хранить уплотнительные кольца до монтажа?
РТИ должны храниться в упаковке, защищающей от прямых солнечных лучей и искусственного света с высоким УФ-излучением. Температура хранения: от 0°С до +25°С. Не допускается контакт с маслами (до установки), растворителями, кислотами, а также нахождение вблизи источников озона (электросварка, электродвигатели). Кольца должны лежать свободно, без скручивания и натяжения.

4. Требуется ли использование защитных колец при высоком давлении?
При давлении рабочей среды свыше 10 МПа (для подвижных узлов) и свыше 20-30 МПа (для неподвижных) настоятельно рекомендуется установка защитных (опорных) колец из фторопласта или полиамида. Они устанавливаются в канавку со стороны, противоположной давлению, и предотвращают экструзию (выдавливание) материала резинового кольца в зазор между поршнем и цилиндром.
