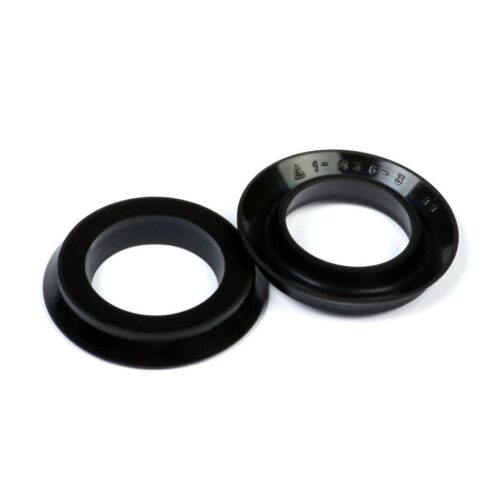

Манжеты пневматические ГОСТ 6678-72
Отображение 1–20 из 98Цены: по возрастанию
Уплотнительные элементы для пневматических устройств (пневмоманжеты) представляют собой специализированные резинотехнические изделия (РТИ), предназначенные для герметизации зазоров между подвижными и неподвижными деталями исполнительных механизмов: пневмоцилиндров, распределителей и клапанов. Изделия обеспечивают создание замкнутого контура, предотвращая утечку сжатого воздуха и падение давления в рабочей камере.
Основная инженерная задача, решаемая применением данных компонентов — поддержание герметичности системы при высоких скоростях возвратно-поступательного движения в условиях ограниченной смазки (или при работе с «сухим» воздухом). Конструкция манжеты спроектирована таким образом, чтобы минимизировать силы трения страгивания и скольжения, что критически важно для динамики пневмоприводов.
Технические характеристики и классификация: Манжеты пневматические ГОСТ 6678-72
Государственный стандарт ГОСТ 6678-72 регламентирует параметры уплотнителей, используемых в пневматических устройствах. Манжеты пневматические ГОСТ 6678-72 классифицируются по функциональному назначению:
- Тип 1 (для цилиндра): Герметизируют зазор по наружному диаметру поршня (уплотнение «поршень-цилиндр»).
- Тип 2 (для штока): Герметизируют зазор по внутреннему диаметру буксы (уплотнение «шток-букса»).
Технологии производства и материалы
Изготовление манжет осуществляется методом компрессионного формования (вулканизации) в пресс-формах под давлением. Технологический процесс обеспечивает монолитность структуры и высокую точность геометрии рабочих кромок. После формования изделия подвергаются термостатированию для стабилизации свойств эластомера.
Для обеспечения ресурса работы при различных условиях эксплуатации используются следующие группы резин:
- Группа 1 (Нитрил / NBR). Стандартный материал на основе бутадиен-нитрильного каучука (смеси 7-В-14, 7-ИРП-1068). Рабочий диапазон: от -30°С до +100°С. Применяется при работе с воздухом, содержащим пары масел или топлив.
- Группа 3 (Нитрил / NBR). Морозостойкие резины (смеси 7-4004, 7-ИРП-1078) для эксплуатации при температурах от -60°С до +100°С.
- Группа 2 (Полиуретан / PU). В стандарте не указан, но часто используется в качестве современной альтернативы резине (по ТУ). Полиуретан обладает повышенной износостойкостью и низким коэффициентом трения.
Параметры эксплуатации
Работоспособность манжеты гарантируется при следующих параметрах среды:
- Давление: от 0,005 до 1,0 МПа (до 10 атмосфер).
- Скорость движения: до 1,0 м/с.
- Рабочая среда: воздух с распыленным маслом, воздух с парами топлива.
Сравнение свойств материалов для пневматических манжет:
| Группа резины (ГОСТ) | Тип каучука | Мин. температура | Макс. температура | Стойкость к маслу |
|---|---|---|---|---|
| 1 | NBR (Нитрил) | -30°С | +100°С | Высокая |
| 3 | NBR (Нитрил) | -60°С | +100°С | Высокая |
| Аналог (не ГОСТ) | FKM (Фторкаучук) | -20°С | +200°С | Отличная |
| Аналог (не ГОСТ) | PU (Полиуретан) | -30°С | +80°С | Высокая |
Важно: При монтаже манжеты типа 2 на шток необходимо использовать конусную оправку, чтобы защитить рабочую кромку от повреждения о резьбу или острые края штока. Повреждение кромки (риска глубиной более 0,1 мм) приведет к утечке воздуха уже при первом срабатывании цилиндра.
Сферы применения в промышленности
Пневматические манжеты являются основным уплотнительным элементом систем автоматизации.
Основные отрасли применения:
- Станкостроение: Пневматические зажимные патроны, приводы подачи, автоматические сменщики инструмента.
- Упаковочное оборудование: Пневмоцилиндры механизмов фасовки, запайки и маркировки.
- Автомобильный транспорт: Тормозные камеры, пневматические подвески, приводы открытия дверей.
- Робототехника: Пневматические захваты (грипперы) и манипуляторы.
Инженерный подбор изделия должен учитывать не только размеры, но и режим смазки. Для систем без лубрикаторов (работа на «сухом» воздухе) рекомендуется использовать манжеты из специальных самосмазывающихся резин или полиуретана.
Условия сотрудничества с компанией «РезиноМир»
Компания «РезиноМир» осуществляет комплексные поставки резинотехнических изделий для промышленных предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие осуществляется в формате B2B: мы работаем с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты проводятся исключительно по безналичной системе оплаты. Предоставляется полный пакет товаросопроводительной документации.
Ассортимент включает полный размерный ряд манжет по ГОСТ 6678-72 из различных групп резины. Возможна отгрузка продукции оптом из наличия на складе или изготовление партий под заказ (в том числе из полиуретана или фторкаучука для специфических условий). Логистический отдел организует доставку до склада заказчика или терминала транспортной компании в сжатые сроки.
Для получения технической консультации, уточнения наличия позиций или чтобы рассчитать стоимость заказа, используйте контакты: +7 (812) 223-43-40 spb@rti-land.ru. На все поставляемые изделия распространяется гарантия соответствия нормативным документам.
FAQ: Часто задаваемые вопросы
1. В чем отличие манжеты типа 1 от типа 2 по ГОСТ 6678-72?
Манжета типа 1 предназначена для уплотнения цилиндра (герметизация по наружному диаметру манжеты, движется вместе с поршнем). Манжета типа 2 предназначена для уплотнения штока (герметизация по внутреннему диаметру манжеты, установлена неподвижно в крышке цилиндра). У них разный профиль рабочих кромок и геометрия посадочных мест, поэтому они не взаимозаменяемы.
2. Можно ли использовать пневматическую манжету в гидравлическом цилиндре?
Нет, это запрещено. Пневматические манжеты рассчитаны на давление до 1,0 МПа (10 атм), тогда как в гидравлике рабочее давление обычно составляет 10-32 МПа и выше. Установка пневматической манжеты в гидросистему приведет к ее мгновенному разрушению или выдавливанию в зазор. Кроме того, профили кромок оптимизированы под разные среды (воздух/масло).
3. Что лучше для пневматики: резина NBR или полиуретан?
Полиуретан (PU) предпочтительнее для систем с высокой интенсивностью работы и плохой смазкой. Он обладает износостойкостью в 3-5 раз выше, чем резина NBR. Однако резина NBR лучше работает при низких температурах (до -60°С для группы 3) и в условиях статических нагрузок, где полиуретан может «слеживаться».
4. Как расшифровать маркировку манжеты?
Обозначение строится по схеме: Тип-D (или d), где Тип — 1 (поршень) или 2 (шток), а D/d — диаметр цилиндра или штока. Например, 1-100-3 означает: манжета для уплотнения цилиндра диаметром 100 мм, изготовленная из резины группы 3 (морозостойкая). Важно: цифра в маркировке указывает именно диаметр цилиндра/штока, а не физический размер самой манжеты (который всегда имеет натяг).
