Втулки кабельные ГОСТ 19421
Отображение 1–20 из 109Цены: по возрастанию

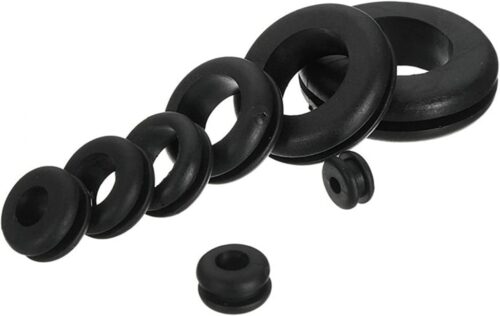

Резиновые предохранительные втулки представляют собой специализированные формовые изделия кольцевой или цилиндрической формы, предназначенные для защиты изоляционной оболочки проводов, жгутов и кабелей от механических повреждений. Изделия устанавливаются в проходные отверстия металлических стенок, корпусов приборов и перегородок. Ключевое функциональное назначение данных компонентов в промышленных системах — предотвращение перетирания, порезов и нарушения целостности диэлектрического слоя кабеля об острые кромки листового металла при воздействии вибрационных и статических нагрузок.
Применение стандартизированных резиновых втулок решает критическую задачу обеспечения электробезопасности и долговечности кабельных трасс. Помимо механической защиты, плотная посадка изделия в монтажном отверстии обеспечивает частичную герметизацию внутреннего объема оборудования от попадания крупнодисперсной пыли и снижает уровень шума, возникающего от вибрации кабеля.
Технические характеристики и производство: втулки кабельные ГОСТ 19421
Производство изделий регламентируется межгосударственным стандартом ГОСТ 19421-74 «Втулки резиновые предохранительные». Документ определяет конструкцию, размеры и технические требования к деталям. Втулки кабельные ГОСТ 19421 изготавливаются методом компрессионного прессования (формования) в металлических пресс-формах с последующей вулканизацией, что обеспечивает высокую точность геометрических параметров и монолитность структуры.
Материалы и эксплуатационные свойства
Выбор эластомера для производства зависит от климатического исполнения и условий эксплуатации узла. Согласно стандарту, используются резиновые смеси следующих групп:
- Группа 1 (Общего назначения): На основе изопреновых (SKI) или бутадиен-стирольных каучуков. Работоспособны в среде воздуха, воды, слабых растворов кислот и щелочей.
- Группа 2 (Маслобензостойкие): На основе бутадиен-нитрильного каучука (NBR). Предназначены для оборудования, контактирующего с минеральными маслами и топливом.
- Группа 3 (Озоностойкие/Термостойкие): На основе хлоропреновых каучуков (CR/Наирит) или EPDM. Устойчивы к солнечному излучению и перепадам температур.
Физико-механические показатели материала:
- Твердость по Шору А: 50–70 единиц.
- Условная прочность при растяжении: не менее 6.0–8.0 МПа.
- Относительное удлинение при разрыве: не менее 200–300%.
- Температурный диапазон: от -60°С до +100°С (в зависимости от группы резины).
Конструктивные особенности и типоразмеры
Геометрия втулки включает в себя внутренний канал для прохода кабеля и наружную кольцевую канавку для фиксации в стенке корпуса. Ширина канавки должна соответствовать толщине металлической стенки (обычно от 1 до 4 мм).
Важно: При выборе типоразмера втулки необходимо учитывать, что диаметр монтажного отверстия в металле должен быть равен наружному диаметру втулки по дну канавки, а внутренний диаметр втулки должен быть на 5–10% меньше диаметра кабеля для обеспечения натяга и фиксации.
Сферы применения и классификация
Номенклатурный ряд изделий включает десятки типоразмеров, различающихся диаметром проходного отверстия (от 3 до 100 мм) и габаритами посадочного места. Стандартизация позволяет унифицировать комплектующие на этапе проектирования.
Основные отрасли применения:
- Приборостроение: защита выводов питания в корпусах измерительной аппаратуры, ввод кабелей в распределительные шкафы.
- Авиастроение и транспорт: организация кабельных трасс через шпангоуты и перегородки фюзеляжа (используются негорючие смеси).
- Судостроение: защита кабелей при проходе через элементы набора корпуса судна.
- Электротехника: изоляция вводов в электродвигателях, трансформаторах и пультах управления.
Сравнительный анализ свойств резин
Для инженера-конструктора важно правильно подобрать группу резины в зависимости от среды. Сравнение представлено в таблице.
| Группа резины | Базовый полимер | Стойкость к маслу | Стойкость к озону | Рабочая температура |
|---|---|---|---|---|
| I (ТМКЩ) | SKS / SKI | Низкая | Низкая | -50°С до +70°С |
| II (МБС) | NBR (Нитрил) | Высокая | Средняя | -30°С до +100°С |
| III (Свето-озоностойкая) | EPDM / CR | Низкая | Высокая | -45°С до +90°С |
Компания «РезиноМир» специализируется на поставках формовых РТИ для производственных предприятий Санкт-Петербурга и Ленинградской области. Мы предлагаем купить в СПб предохранительные втулки, соответствующие требованиям ГОСТ 19421-74, из наличия или под заказ. Работа ведется в сегменте B2B: отгрузка продукции осуществляется юридическим лицам и индивидуальным предпринимателям.
Взаиморасчеты производятся по безналичной системе оплаты с предоставлением полного пакета бухгалтерских документов и паспортов качества. Складская логистика обеспечивает наличие востребованных типоразмеров для оперативной комплектации заказов. Технический отдел готов рассчитать стоимость партии, предоставить консультацию инженера по подбору группы резины и предложить оптовые цены на серийные поставки. Для уточнения наличия, оформления заявки или заказа изготовления нестандартных изделий по чертежам, обращайтесь по телефону +7 (812) 223-43-40 или на электронную почту spb@rti-land.ru. Гарантия на продукцию соответствует нормативным срокам хранения.
Часто задаваемые вопросы (FAQ)
1. Чем отличается проходная втулка от заглушки?
Проходная (предохранительная) втулка по ГОСТ 19421 имеет сквозное отверстие для пропуска кабеля. Заглушка (глухая втулка) имеет сплошную перегородку и предназначена для герметизации неиспользуемых технологических отверстий. Некоторые заглушки имеют тонкую мембрану, которую можно прорезать при необходимости ввода кабеля.
2. Как расшифровать обозначение втулки?
В технической документации обозначение обычно содержит номер чертежа или типоразмер согласно ГОСТ. Например, условный код может указывать на внутренний диаметр, наружный диаметр и группу резины. Для точной идентификации необходимо свериться с таблицей размеров в тексте стандарта.
3. Можно ли использовать втулки из резины группы 1 в контакте с маслом?
Нет, резина 1-й группы (ТМКЩ) не является маслостойкой. При попадании минерального масла или дизельного топлива втулка набухнет, увеличится в размерах, станет рыхлой и потеряет свои защитные свойства. Для таких условий обязательно применение втулок из резины 2-й группы (МБС).
4. Обеспечивает ли втулка ГОСТ 19421 герметичность IP67?
Стандартная предохранительная втулка не является герметизирующим уплотнением высокого класса (как сальник или кабельный ввод PG). Она защищает от пыли и брызг, но не гарантирует герметичность при погружении в воду (IP67). Для полной герметизации стыка рекомендуется использовать дополнительные герметики или специализированные кабельные вводы.
5. Каков срок службы резиновых втулок?
Срок службы зависит от условий эксплуатации (температура, воздействие УФ-излучения, вибрация) и типа резины. Гарантийный срок хранения в складских условиях обычно составляет 3–5 лет. При эксплуатации в помещении ресурс может достигать 10–15 лет, на открытом воздухе без защиты (для не озоностойких резин) — 2–3 года до появления трещин.
