Комплекты пробок цементировочных для систем противовращения

Комплекты пробок цементировочных для систем противовращения представляют собой специализированные разделительные устройства, используемые при цементировании обсадных колонн в процессе строительства и капитального ремонта нефтяных и газовых скважин. Основное функциональное назначение данных изделий заключается в физическом разделении бурового и тампонажного растворов, предотвращении их смешивания, а также в получении сигнала «стоп» при посадке пробки на упорное кольцо или муфту, что свидетельствует об окончании процесса закачки. Применение комплекта решает задачу обеспечения герметичности заколонного пространства и формирования качественного цементного камня без включений промывочной жидкости.

Комплекты пробок цементировочных для систем противовращения: конструкция и материалы

Технология производства и конструктивные особенности

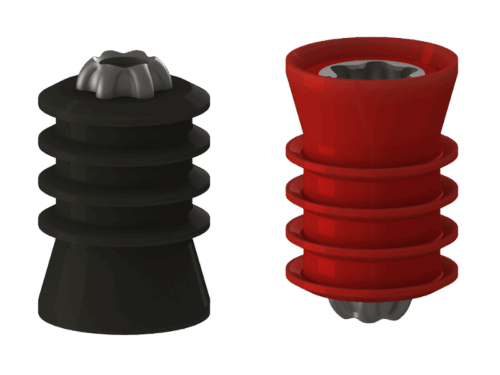

Изготовление эластичных элементов пробок базируется на методе литья под давлением термореактивных резин или полиуретановых композиций в металлические формы. Сердечники производятся путем механической обработки алюминиевых сплавов (для разбуриваемых пробок) или ударопрочных пластиков. Ключевой особенностью конструкции является наличие системы противовращения, которая обеспечивает жесткую фиксацию верхней и нижней пробок при их стыковке, предотвращая прокручивание при последующем разбуривании долотом. Сборка компонентов осуществляется на автоматизированных линиях с контролем соосности и усилия посадки уплотнительных манжет.

Материаловедение: устойчивость к скважинным условиям

Эффективность работы пробок определяется свойствами используемых материалов:

• Бутадиен-нитрильные каучуки (БНК/NBR): применяются для изготовления манжет, обладают высокой износостойкостью и стабильностью в среде буровых растворов на нефтяной и водной основе при температурах до +120°С.
• Гидрированные нитрилы (HNBR): используются в высокотемпературных скважинах (до +160°С) и при наличии агрессивных газов (H₂S, CO₂).
• Полиуретаны (PU): обеспечивают повышенную стойкость к абразивному износу и раздиру при прохождении через стыки обсадных труб.
• Алюминиевые сплавы (Д16Т) и композиты: материалы сердечников, которые должны легко разбуриваться долотами PDC без повреждения режущей структуры.

Нормативная база

Технические требования к изделиям регламентируются отраслевыми стандартами ГОСТ Р 53375-2009 (Оборудование для цементирования скважин), а также международными спецификациями API Spec 10D (Цементировочное оборудование). Контроль качества включает испытания на герметичность при перепаде давления до 35 МПа.

Технические параметры и промышленное применение

Классификация и эксплуатационные характеристики

Комплекты пробок классифицируются по диаметру обсадной колонны (от 102 мм до 508 мм), типу системы противовращения (шлицевое, кулачковое соединение) и материалу сердечника. Ключевые параметры:

• Рабочее давление: до 35–70 МПа (в зависимости от типоразмера).
• Термостойкость: стандартное исполнение до +120°С, термостойкое до +200°С.
• Разбуриваемость: время полного разбуривания не должно превышать 15–30 минут при использовании стандартного долота.

Важно: при выборе пробок необходимо учитывать внутренний диаметр обсадной колонны с учетом веса трубы (толщины стенки). Использование пробки несоответствующего типоразмера может привести к неполному снятию глинистой корки со стенок трубы или заклиниванию пробки в колонне.

Сферы и примеры применения в нефтесервисе

Комплекты пробок являются неотъемлемой частью технологического процесса цементирования:

1. Строительство скважин: цементирование кондукторов, промежуточных и эксплуатационных колонн.
2. Крепление хвостовиков: использование в составе подвесок хвостовиков для герметизации заколонного пространства.
3. Зональная изоляция: применение при многостадийном гидроразрыве пласта (МГРП) для разделения стадий.

Сравнительная таблица материалов манжет

Компания «РезиноМир» осуществляет поставки специализированного цементировочного оборудования для нефтегазовых предприятий Санкт-Петербурга и Ленинградской области. Работа ведется с юридическими лицами и индивидуальными предпринимателями по безналичному расчету. Предлагаем купить в СПб комплекты пробок цементировочных для систем противовращения оптом и под заказ (включая нестандартные типоразмеры). Гарантируем соответствие стандартам API и ГОСТ. Консультация инженера поможет рассчитать стоимость партии и подобрать оптимальное исполнение для конкретных горно-геологических условий. Оперативная отгрузка со склада обеспечивает соблюдение графиков бурения. Контакты: +7 (812) 223-43-40 или spb@rti-land.ru.

FAQ — Часто задаваемые вопросы

В чем преимущество системы противовращения в цементировочных пробках?
Система противовращения (механическое сцепление верхней и нижней пробок) предотвращает их взаимное прокручивание в момент разбуривания. Это критически важно при использовании долот PDC, которые не могут эффективно разрушать вращающийся объект, что значительно сокращает время перехода к следующему этапу бурения и экономит ресурс долота.

Как влияет материал сердечника на процесс разбуривания?
Материал сердечника определяет скорость и легкость разбуривания. Композитные и алюминиевые сердечники легко разрушаются современными долотами, образуя мелкую стружку, которая выносится с промывочной жидкостью. Использование чугунных или стальных элементов в конструкции неразбуриваемых частей не допускается для пробок, предназначенных для проходки.

Можно ли использовать пробки из NBR в скважинах с высоким содержанием сероводорода?
Нет, стандартный нитрильный каучук (NBR) быстро деградирует (твердеет и трескается) под воздействием H₂S, что может привести к прорыву тампонажного раствора. Для таких условий обязательно применение пробок с манжетами из гидрированного нитрила (HNBR) или фторкаучука (FKM), стойких к сероводородной коррозии.
