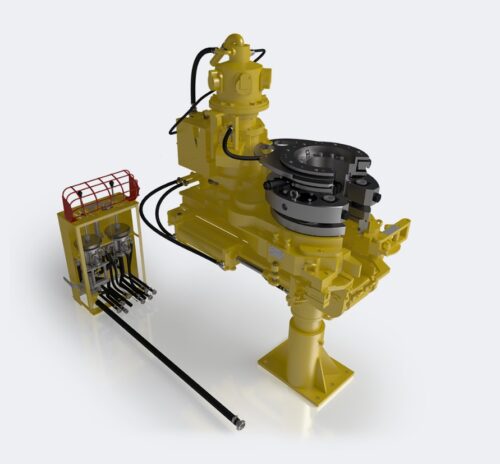

РТИ для буровых ключей АКБ-3М, АКБ-4

Резинотехнические изделия для буровых ключей АКБ-3М и АКБ-4 представляют собой группу специализированных уплотнительных и амортизирующих элементов, обеспечивающих работоспособность пневматической и гидравлической систем автоматических буровых ключей. Ключевое функциональное назначение данных РТИ заключается в герметизации пневмоцилиндров зажима и подноса, а также в защите исполнительных механизмов от попадания бурового раствора и шлама. Применение высокотехнологичных уплотнений решает задачу бесперебойного свинчивания и развинчивания бурильных и обсадных труб, исключая потерю давления в системе и обеспечивая стабильный крутящий момент, что критически важно для соблюдения технологии строительства скважин.

РТИ для буровых ключей АКБ-3М, АКБ-4: технологии и материаловедение

Метод изготовления компонентов для ключей серий АКБ базируется на технологиях компрессионного прессования и литья под давлением в прецизионных стальных формах. Процесс производства включает высокотемпературную вулканизацию резиновых смесей при +145°С — +180°С под давлением до 20 МПа. Такая обработка гарантирует высокую плотность молекулярной структуры эластомера и стабильность геометрических допусков до ±0.05 мм. Для армированных манжет пневмоцилиндров применяется технология химической связи резины с металлическим или полимерным каркасом, что предотвращает деформацию уплотнения при резких перепадах давления.

Применяемые эластомеры и химическая стойкость

Выбор материалов для АКБ-3М и АКБ-4 продиктован необходимостью работы в условиях постоянных циклических нагрузок и контакта с ГСМ:

• Бутадиен-нитрильные каучуки (БНК/NBR): основной материал для манжет и О-рингов, обладающий исключительной маслобензостойкостью в диапазоне температур -40°С — +100°С.
• Полиуретаны (PU): используются для изготовления грязесъемников и уплотнений штоков, характеризуются высокой абразивной стойкостью и пределом прочности до 35 МПа.
• Этиленпропиленовые каучуки (EPDM): применяются в пневмосистемах, работающих в условиях повышенной влажности и озонового воздействия.
• Фторкаучуки (FKM/Viton): востребованы в узлах, эксплуатируемых при термических нагрузках до +200°С и контакте с агрессивными химическими реагентами.

Нормативная база и классификация

Номенклатура изделий регламентируется чертежами заводов-производителей нефтепромыслового оборудования и действующими стандартами. Геометрические параметры уплотнительных колец соответствуют ГОСТ 18829-73 или ГОСТ 9833-73. Классификация продукции осуществляется по функциональным узлам ключа: уплотнения пневмоцилиндра зажима, манжеты блока цилиндров подноса, элементы системы смазки и защиты направляющих.

Важно: монтаж уплотнительного кольца без монтажной фаски на металлической детали с острыми кромками может привести к порезу и потере герметизирующих свойств, что при рабочем давлении пневмосистемы АКБ-3М до 1.0 МПа приведет к утечкам воздуха и неполному зажиму трубы.

Технические параметры и промышленная эксплуатация

Эффективность РТИ для буровых ключей определяется их способностью сохранять эластичность при низких температурах (до -40°С) и выдерживать до 100 000 циклов срабатывания. Твердость материалов по Шору А варьируется от 70 до 95 единиц.

Области применения и примеры узлов

Основные отрасли эксплуатации ключей АКБ — нефтегазодобыча и бурение разведочных скважин. РТИ обеспечивают исправность следующих узлов:

• Пневмоцилиндр зажима: манжеты поршня и штока, удерживающие давление воздуха для фиксации бурильной трубы.
• Механизм подноса: уплотнительные кольца блока распределителей, отвечающие за позиционирование ключа на устье.
• Защитные кожухи: резиновые пыльники, предотвращающие коррозию шлицевых соединений и челюстей ключа.

Сравнительный анализ характеристик материалов

Все технические вопросы, уточнение допусков по ГОСТ и параметры оптовой поставки согласуются с инженерами компании по телефону +7 (812) 223-43-40 или письмом на spb@rti-land.ru.

Компания «РезиноМир» осуществляет поставки инженерных компонентов для бурового оборудования в Санкт-Петербурге и Ленинградской области. Работа ведется строго с юридическими лицами и индивидуальными предпринимателями по безналичному расчету. Предлагаем купить в СПб РТИ для буровых ключей АКБ-3М, АКБ-4 оптом и под заказ (изготовление по чертежам и ТЗ заказчика для модифицированных узлов). Гарантия качества подтверждается сертификатами и паспортами на каждую партию. Консультация инженера позволяет рассчитать стоимость комплектов для планового ремонта и подобрать аналоги импортных уплотнений. Оперативная отгрузка со склада в регионе обеспечивает минимальные сроки поставки. Актуальные цены предоставляются по запросу.

FAQ — Часто задаваемые вопросы

Как определить необходимую твердость резины для манжеты АКБ-3М?
Твердость подбирается на основе рабочего давления воздуха и интенсивности циклов. Для стандартных условий достаточно 70–80 Шор А. При работе в условиях сильных вибраций и ударных нагрузок рекомендуется применять полиуретановые уплотнения твердостью 90–95 Шор А, которые лучше сохраняют форму и не подвержены экструзии.

Возможно ли изготовление уплотнений для ключей АКБ нестандартного сечения?
Да, поставка под заказ возможна при предоставлении чертежей или образцов изношенных деталей. Мы производим компоненты с учетом фактического износа стенок пневмоцилиндров, что позволяет восстановить герметичность без замены дорогостоящих литых корпусов.

Какие факторы влияют на срок службы уплотнения в условиях буровой?
Основными факторами являются: чистота сжатого воздуха (отсутствие конденсата и окалины), наличие смазки в пневмосистеме и воздействие низких температур. Присутствие абразивных частиц раствора на штоках требует обязательного использования полиуретановых грязесъемников для защиты основных манжет.

Как подобрать аналоги импортных уплотнений для буровых ключей?
Специалисты компании проводят анализ химической стойкости и геометрических параметров оригинальных деталей. На основе ТЗ подбирается эластомер с идентичными или превосходящими характеристиками, обеспечивающий надежную работу в климатических условиях РФ.
