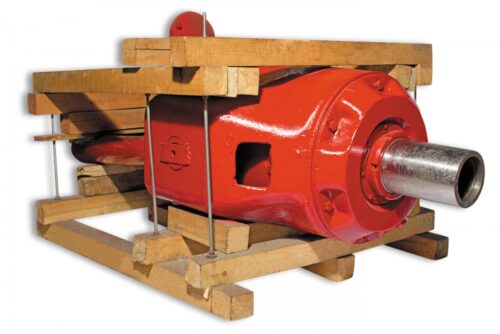

РТИ для буровых вертлюгов УВ-250, УВ-320

Резинотехнические изделия для буровых вертлюгов УВ-250 и УВ-320 представляют собой группу прецизионных уплотнительных элементов, обеспечивающих герметичность узла подвода промывочной жидкости к вращающейся бурильной колонне. Ключевое функциональное назначение данных РТИ заключается в предотвращении утечек бурового раствора под высоким статическим и динамическим давлением, а также в защите опорных подшипников вертлюга от попадания абразивных частиц и технологических жидкостей. Применение специализированных уплотнений решает задачу поддержания бесперебойной циркуляции раствора в скважине и исключает аварийные остановки бурения, вызванные разгерметизацией ствола вертлюга.

РТИ для буровых вертлюгов УВ-250, УВ-320: технологии и материалы

Метод изготовления компонентов для вертлюгов серий УВ-250 и УВ-320 базируется на технологиях горячего компрессионного прессования и литья под давлением в прецизионных стальных формах. Процесс вулканизации протекает при температурах +145°С — +180°С под давлением до 20 МПа, что гарантирует высокую плотность молекулярной структуры эластомера и стабильность геометрических допусков. Для армированных манжет применяется технология высокоадгезионного соединения резины с металлическим каркасом, обеспечивающая целостность изделия при радиальных биениях ствола.

Применяемые эластомеры и химическая стойкость

Выбор материалов для УВ-250 и УВ-320 диктуется необходимостью работы в условиях интенсивного трения и контакта с агрессивными буровыми растворами:

• Бутадиен-нитрильные каучуки (БНК/NBR): основной материал для манжет и О-рингов, обладающий высокой износостойкостью и маслобензостойкостью в диапазоне -40°С — +100°С.
• Полиуретаны (PU): используются для опорных и защитных колец, характеризуются исключительным сопротивлением к абразивному износу частицами шлама и пределом прочности до 35 МПа.
• Гидрированные нитрилы (HNBR): применяются для эксплуатации в глубоких скважинах с наличием сероводорода (H₂S) и температурами до +150°С.
• Фторкаучуки (FKM/Viton): востребованы в узлах, работающих с кислотными агрессивными средами при термических нагрузках до +200°С.

Нормативная база и классификация компонентов

Номенклатура изделий регламентируется чертежами заводов-изготовителей бурового оборудования и отраслевыми стандартами. Геометрические параметры уплотнительных колец соответствуют ГОСТ 18829-73 или ГОСТ 9833-73. Классификация продукции осуществляется по узлам вертлюга: уплотнения основного ствола (грязесъемники, манжеты высокого давления), уплотнения масляной ванны подшипников и прокладки крышек.

Важно: монтаж уплотнительного кольца без монтажной фаски на металлической детали с острыми кромками может привести к порезу и потере герметизирующих свойств, что при рабочем давлении раствора до 32 МПа приведет к мгновенному размыву посадочного места ствола вертлюга.

Технические параметры и промышленная эксплуатация

Эффективность РТИ для буровых вертлюгов определяется их способностью сохранять герметичность при окружных скоростях вращения ствола до 3–5 м/с. Твердость материалов по Шору А варьируется от 70 до 95 единиц в зависимости от функционального назначения детали.

Области применения и ключевые узлы

Основные отрасли эксплуатации вертлюгов УВ-250 и УВ-320 — нефтегазодобыча и геологоразведка. РТИ обеспечивают исправность следующих узлов:

1. Герметизатор ствола: многослойный пакет манжет, воспринимающий основное давление бурового раствора.
2. Масляная ванна: сальники и армированные манжеты, удерживающие смазку в зоне главных подшипников.
3. Корпусные соединения: статические О-ринги и торцевые уплотнения крышек и фланцев.

Сравнительный анализ характеристик материалов

Все технические вопросы, уточнение допусков по ГОСТ и параметры оптовой поставки согласуются с инженерами компании по телефону +7 (812) 223-43-40 или письмом на spb@rti-land.ru.

Компания «РезиноМир» осуществляет поставки инженерных компонентов для бурового оборудования в Санкт-Петербурге и Ленинградской области. Работа ведется строго с юридическими лицами и индивидуальными предпринимателями. Оплата принимается по безналичному расчету. Предлагаем купить в СПб РТИ для буровых вертлюгов УВ-250, УВ-320 оптом и под заказ (изготовление по чертежам и ТЗ заказчика для нестандартных модификаций). Гарантия качества подтверждается паспортами и сертификатами соответствия на каждую партию. Консультация инженера позволяет рассчитать стоимость комплектов для планового обслуживания и подобрать оптимальные материалы под конкретные условия бурения. Оперативная отгрузка со склада в регионе обеспечивает минимальные сроки поставки.

FAQ — Часто задаваемые вопросы

Как определить необходимую твердость резины манжеты для УВ-320?
Твердость подбирается исходя из рабочего давления раствора. Для давлений до 16 МПа используются изделия твердостью 80 Шор А. При работе на давлениях 25–32 МПа необходимо применять манжеты твердостью 90–95 Шор А с антиэкструзионными кольцами для предотвращения выдавливания эластомера в зазоры.

Возможно ли изготовление уплотнений вертлюга нестандартного сечения?
Да, поставка под заказ возможна при предоставлении чертежей или образцов ствола вертлюга с учетом его фактической выработки. Мы производим компоненты ремонтных размеров, что позволяет компенсировать износ металла и продлить ресурс агрегата.

Какие факторы влияют на срок службы уплотнения в агрессивной среде?
Ключевыми факторами являются: концентрация твердой фазы в растворе (песок, шлам), наличие нефтепродуктов в промывочной жидкости и температурный режим. При использовании растворов на нефтяной основе (РУО) срок службы стандартных РТИ из NBR сокращается, что требует перехода на фторкаучуки (FKM) или гидрированный нитрил (HNBR).

Как правильно подобрать аналоги импортных уплотнений для вертлюгов?
Для точного подбора аналогов специалисты компании проводят анализ химической стойкости и геометрических параметров оригинальных деталей. На основе ТЗ заказчика подбирается отечественный или импортный эластомер с идентичными или превосходящими характеристиками.
