Шнуры прямоугольные резиновые
Отображение 1–20 из 238Цены: по возрастанию

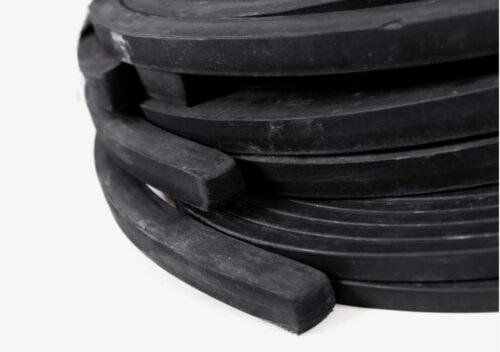

Шнуры прямоугольные резиновые представляют собой длинномерные неформовые изделия сплошного прямоугольного или квадратного сечения, изготовленные из различных типов синтетических и натуральных каучуков. Основное функциональное назначение данных изделий в промышленных системах — обеспечение статической герметизации стыков, компенсация тепловых расширений и поглощение вибрационных нагрузок в узлах с плоскими сопрягаемыми поверхностями. Шнуры прямоугольные резиновые решают задачу герметизации крупногабаритных соединений, где использование стандартных уплотнительных колец круглого сечения невозможно из-за сложной конфигурации посадочного места или необходимости обеспечения увеличенной площади контакта.
Шнуры прямоугольные резиновые: технология изготовления и материаловедение
Метод непрерывной экструзии и вулканизации
Производство шнуров прямоугольного сечения базируется на методе холодной экструзии резиновой смеси через формующую фильеру (мундштук), задающую геометрию профиля. После выхода из экструдера заготовка проходит процесс вулканизации, который может осуществляться в автоклавах периодического действия, в солевых ваннах или в туннельных печах непрерывного типа при температуре +140°С до +200°С. Данная технология позволяет получать шнуры прямоугольные резиновые с высокой однородностью структуры и заданными физико-механическими свойствами. Механическая обработка (резка в размер) производится на финальном этапе после полной стабилизации полимера.
Применяемые эластомеры и марки резин
Выбор материала определяется условиями эксплуатации и химическим составом контактирующей среды. Для производства применяются следующие составы:
- Бутадиен-нитрильные каучуки (БНК/NBR). Характеризуются высокой маслобензостойкостью. Предназначены для работы в среде минеральных масел, дизельного топлива и гидравлических жидкостей при температурах -30°С до +100°С.
- Этилен-пропилен-диеновые каучуки (EPDM). Обладают исключительной стойкостью к озону, ультрафиолету и атмосферному воздействию. Диапазон рабочих температур составляет -50°С до +150°С. Применяются в системах горячего водоснабжения и наружных установках.
- Фторкаучуки (FKM/Viton). Предназначены для работы в агрессивных химических средах (кислоты, щелочи, ароматические углеводороды). Выдерживают нагрев до +200°С (кратковременно до +250°С).
- Силиконовые каучуки (VMQ). Сочетают физиологическую инертность и широкий температурный интервал (-60°С до +250°С). Используются в пищевом и медицинском оборудовании.
Технические параметры и нормативные стандарты
Требования ГОСТ и классификация
Шнуры прямоугольные резиновые производятся в соответствии с ГОСТ 6467-79, который разделяет изделия на две группы по условиям эксплуатации: для работы под давлением до 0,5 МПа и до 1,0 МПа. Стандарт определяет три степени твердости: малую (М), среднюю (С) и повышенную (П). Твердость по Шору А варьируется в диапазоне 40–80 единиц. Линейные размеры профиля могут составлять от 2х2 мм до 50х60 мм. Допуски на размеры сторон регулируются классом точности по ГОСТ 6467-79 и обычно составляют от ±0,3 мм до ±1,5 мм в зависимости от величины сечения.
| Материал | Твердость, Шор А | Раб. температура, °С | Среда эксплуатации | Предел прочности, МПа |
|---|---|---|---|---|
| NBR (БНК) | 60–75 | -30…+100 | Масла, бензины, нефть | 10.0 |
| EPDM | 50–80 | -50…+150 | Пар, озон, кислоты | 7.0 |
| VMQ (Силикон) | 40–70 | -60…+250 | Воздух, пищевые среды | 6.0 |
| FKM (Фторкаучук) | 70–85 | -20…+200 | Агрессивная химия | 12.0 |
Сферы и примеры применения
Конструкционные особенности прямоугольного профиля позволяют использовать его в качестве уплотнительного элемента в различных отраслях промышленности.
Основные отрасли применения:
- Тяжелое машиностроение: уплотнение крышек редукторов, картеров и станин станков.
- Судостроение: герметизация иллюминаторов, люковых закрытий и дверей водонепроницаемых переборок.
- Пищевая промышленность: уплотнение автоклавов, сушильных камер и систем розлива.
- Строительство: гидроизоляция деформационных швов и уплотнение фасадных систем.
- Электротехника: виброизоляция насосов, трансформаторов и герметизация шкафов управления.
Важно: при расчете посадочного места под шнуры прямоугольные резиновые необходимо учитывать коэффициент теплового расширения эластомера. Чрезмерное заполнение канавки (более 90% объема) при повышении температуры может привести к выдавливанию уплотнителя и его механическому разрушению.
Практические рекомендации по монтажу предполагают предварительную очистку пазов от загрязнений и использование смазок, химически нейтральных к выбранному типу резины.
Компания «РезиноМир» осуществляет комплексные поставки РТИ, работая исключительно с юридическими лицами и индивидуальными предпринимателями. Взаиморасчеты производятся через систему безналичной оплаты. Шнуры прямоугольные резиновые доступны для оперативной отгрузки в Санкт-Петербурге и Ленинградской области. Техническая база предприятия позволяет изготовить продукцию под заказ по чертежам или ТЗ заказчика, включая подбор специфических рецептур резиновых смесей. Инженерная консультация по вопросам подбора материалов и расчет стоимости партии выполняются специалистами компании в рабочем порядке. Предлагаем купить в СПб изделия оптом с предоставлением сертификатов соответствия и паспортов качества. Контактная информация для подачи заявок: +7 (812) 223-43-40, spb@rti-land.ru.
Часто задаваемые вопросы
Как определить необходимую твердость резины для конкретного узла?
Выбор твердости зависит от давления в системе и качества обработки сопрягаемых поверхностей. Для герметизации соединений с низкой точностью обработки (неровности, шероховатость) применяются шнуры прямоугольные резиновые малой твердости (40–50 Шор А), которые легче заполняют дефекты. Для узлов, работающих под давлением свыше 0,5 МПа, требуются шнуры повышенной твердости (70–80 Шор А), чтобы предотвратить выдавливание материала в зазоры.
Возможно ли изготовление шнуров прямоугольного сечения со специальными свойствами?
Да, под заказ возможно производство шнуров с повышенной морозостойкостью (до -60°С), антистатическими свойствами или повышенной огнестойкостью. Также доступны варианты исполнения из пористой (губчатой) резины для узлов с минимальным усилием прижатия. Возможность изготовления конкретного типоразмера и состава уточняется инженером на этапе согласования технического задания.
Какие факторы влияют на срок службы уплотнения в агрессивной среде?
Срок эксплуатации шнуров прямоугольных резиновых зависит от концентрации агрессивных веществ, рабочей температуры и величины механических деформаций. Постоянное превышение температурного лимита на 10°С сокращает срок службы эластомера в два раза из-за ускорения процессов старения и деструкции молекулярных цепей. Для продления ресурса необходимо выбирать материал с запасом по химической стойкости и температурному диапазону.
Каким образом осуществляется стыковка шнура в замкнутое кольцо?
Стыковка производится методом склеивания торцов специальными клеями на основе цианакрилатов или методом горячей вулканизации в пресс-формах. Второй метод является предпочтительным для ответственных узлов, так как обеспечивает прочность шва на уровне 80–90% от прочности основного материала. При стыковке важно обеспечить перпендикулярность среза и чистоту соединяемых поверхностей.
