Уплотнители и профили: технологии производства, материаловедение и инженерные решения для герметизации
Уплотнители и профили — это класс резинотехнических изделий (РТИ) продольного сечения, предназначенный для создания герметичных барьеров, защиты кромок, гашения вибраций и компенсации теплового расширения в статических и динамических соединениях. Ключевое функциональное назначение данных изделий заключается в предотвращении утечек рабочих сред (жидкостей, газов, сыпучих материалов) и защите узлов механизмов от проникновения пыли, влаги и агрессивных химических реагентов. Основная инженерная задача, которую решают уплотнительные профили, — обеспечение длительной эксплуатационной надежности оборудования при сохранении заданных параметров сжатия и упругости в широком диапазоне нагрузок.
Материалы и технологии изготовления уплотнителей и профилей
Полимерная база и выбор материалов
Выбор эластомера определяется условиями эксплуатации: типом рабочей среды, температурным режимом и воздействием внешних факторов (УФ-излучение, озон). Компания «РезиноМир» использует следующие основные марки резиновых смесей:
- EPDM (Этилен-пропиленовый каучук): Обладает высокой стойкостью к атмосферным воздействиям, озону, полярным растворителям (вода, пар, тормозные жидкости). Рабочий диапазон температур от -50°С до +135°С. Широко применяется для наружного остекления и строительных профилей.
- БНК/СКН (Бутадиен-нитрильный каучук): Отличается высокой маслобензостойкостью. Эффективен в контакте с минеральными маслами, топливом, смазками. Температурный предел эксплуатации: от -40°С до +100°С (кратковременно до +120°С).
- Силикон (VMQ): Сохраняет эластичность в диапазоне от -60°С до +250°С. Инертен к пищевым продуктам, не имеет запаха и вкуса. Применяется в пищевой промышленности, медицине и высокотемпературных узлах.
- FKM/Viton (Фторкаучук): Предназначен для работы в агрессивных средах, контакте с кислотами, топливом и высокими температурами (от -20°С до +200°С).
- ПВХ (Поливинилхлорид): Используется для жестких и полужестких профилей, где требуется стойкость к истиранию и низкая стоимость.
Для сравнительного анализа характеристик материалов приведена таблица:
| Марка материала | Диапазон температур, °С | Стойкость к факторам среды | Твердость по Шору А (типовая) | Основное применение |
|---|---|---|---|---|
| EPDM | -50 — +135 | Озон, УФ, вода, пар, щелочи | 60–80 | Строительство, автомобильные уплотнители, радиаторы |
| БНК (NBR) | -40 — +100 | Масла, топливо, нефтепродукты | 50–85 | Гидравлика, топливные системы, маслостойкие профили |
| Силикон (VMQ) | -60 — +250 | Высокие температуры, старение, пищевые продукты | 40–70 | Печи, пищевое оборудование, электроизоляция |
| FKM | -20 — +200 | Кислоты, растворители, окислители | 70–90 | Авиация, химическая промышленность, автоспорт |
| ПВХ (жесткий) | -15 — +60 | Механическое воздействие, истирание | 90–95 (Шор D) | Защитные накладки, обрамление панелей |
Технологии производства: экструзия и вулканизация
Основным методом изготовления профилей является непрерывная экструзия (выдавливание) с последующей вулканизацией. Процесс включает этапы смешения резиновой смеси, ее пластикации в шнековом прессе и формования через фильеру (инструмент с профилирующим отверстием).
Для придания изделиям окончательных физико-механических свойств применяются методы вулканизации:
- В горячем воздухе (микроволновая печь): Подходит для профилей простой геометрии и массового производства.
- В солевой ванне или расплаве металла: Обеспечивает равномерный прогрев сложных профилей и профилей с толстыми стенками, минимизируя внутренние напряжения и деформации.
- В автоклаве (паровая вулканизация): Используется для изделий из силикона и специфических эластомеров.
Для изготовления уплотнительных колец и манжет сложной формы применяется метод литья под давлением или прессования заготовок.
Важно: При проектировании узла с уплотнительным профилем необходимо учитывать коэффициент объемного сжатия материала (обычно 15–30% для статических соединений). Недостаточная деформация профиля приводит к потере герметичности, а чрезмерная — к ускоренной релаксации напряжений и разрушению кромок.
Классификация, параметры и сферы применения
Технические параметры и типоразмеры

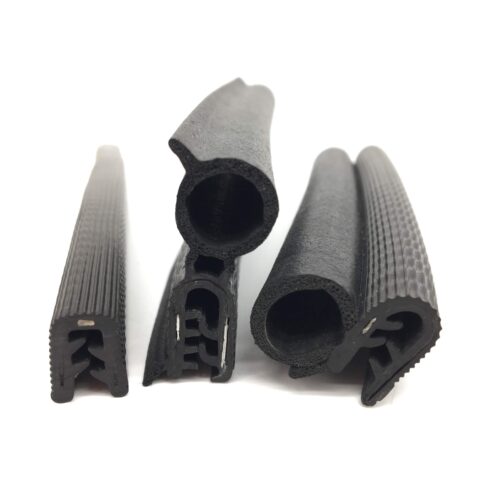

Уплотнители и профиля классифицируются по геометрии поперечного сечения (круглое, прямоугольное, D-образное, P-образное, сложнопрофильное) и назначению.
- Допуски: Для профилей, изготавливаемых методом экструзии, стандартные допуски по линейным размерам составляют ±0,2–0,5 мм в зависимости от размера сечения.
- Твердость: Варьируется в широких пределах. Мягкие профили (40–50 Шор А) используются для герметизации неровных поверхностей, жесткие (80–90 Шор А) — для защиты кромок и направляющих.
- Длина: Поставка осуществляется в бухтах (до 100 м) или нарезанными отрезками по чертежам заказчика.
Отрасли и примеры использования
Применение уплотнителей охватывает практически все сферы промышленности. Ниже приведены основные примеры использования:
- Тяжелое машиностроение и гидравлика:
- Манжеты и кольца для гидроцилиндров (материалы: полиуретан, NBR, FKM).
- Уплотнители фланцевых соединений в трубопроводах высокого давления.
- Транспортное машиностроение:
- Профили остекления для вагонов, автобусов и спецтехники (материалы: EPDM, TPE).
- Уплотнители двигателя (клапанные крышки, масляные поддоны) из силикона или FVMQ.
- Строительство и архитектура:
- Противопожарные уплотнители (intumescent seals) для дверных блоков, вспучивающиеся при нагреве.
- Уплотнители для светопрозрачных конструкций и оконных систем.
- Пищевая и фармацевтическая промышленность:
- Профили для люков, смотровых окон и трубопроводов из силикона (VMQ), соответствующие требованиям FDA и EU 1935/2004.
- Электротехника:
- Изолирующие профили и заглушки для кабельных каналов (материалы: ПВХ, EPDM).
Список критических параметров для технического задания на подбор уплотнителя включает:
- Химический состав рабочей среды и ее концентрацию.
- Диапазон рабочих температур (минимальный и пиковый).
- Тип нагрузки (статическая, динамическая, циклическая).
- Геометрические ограничения (размеры паза, зазора).
- Требования к цвету (для идентификации) и твердости.
Компания «РезиноМир» предлагает комплексное снабжение предприятий Санкт-Петербурга и Ленинградской области резинотехническими изделиями, включая уплотнители и профиля различного назначения. Производственные возможности позволяют изготавливать продукцию как по стандартным каталогам (ГОСТ, DIN, ISO), так и по индивидуальным чертежам заказчика, обеспечивая строгий контроль качества на всех этапах. Работа ведется с юридическими лицами и индивидуальными предпринимателями, предусмотрена система безналичного расчета. Для получения технической консультации, расчета стоимости и уточнения сроков поставки инженеры компании доступны по телефону +7 (812) 223-43-40 и электронной почте spb@rti-land.ru. Гарантируется оперативная отгрузка продукции со склада в регионе и предоставление полного пакета сопроводительной документации.
Часто задаваемые вопросы
1. Как выбрать материал для уплотнителя, работающего в среде горячего масла?
Для контакта с минеральными маслами и топливом при температурах до +100°C оптимальным выбором является бутадиен-нитрильный каучук (NBR). Если температура превышает +120°C, рекомендуется использовать гидрированный нитрил (HNBR) или фторкаучук (FKM). EPDM и силикон в данном случае неприменимы из-за набухания в углеводородах.
2. Возможно ли изготовление профиля с металлическим армированием?
Да, технология коэкструзии позволяет внедрять металлическую проволоку, сетку или стальной сердечник внутрь резинового профиля в процессе изготовления. Это повышает жесткость профиля, облегчает монтаж и предотвращает деформацию уплотнителя в пазу. Такие изделия часто используются в автомобильных уплотнителях дверей и капотов.
3. Какие факторы влияют на срок службы резинового профиля на улице?
Основные факторы деградации эластомеров на открытом воздухе:
- УФ-излучение: Разрушает полимерные цепи, вызывая растрескивание поверхности (особенно опасно для NBR и натурального каучука).
- Озон: Вызывает образование трещин в напряженных деталях.
- Температурные циклы: Приводят к термическому старению и потере эластичности.
Для уличного применения рекомендуется использовать EPDM-профили, обладающие высокой стойкостью к озону и УФ-излучению.
4. Как определить необходимую твердость уплотнителя для стеклянной панели?
Для герметизации стекла обычно используются профили средней твердости (50–70 Шор А). Слишком мягкий профиль не обеспечит надежной фиксации и может выдавливаться под весом стекла. Слишком жесткий профиль потребует чрезмерных усилий при монтаже и может привести к разрушению стекла при температурном расширении.
5. Как проверить качество поставленного уплотнителя?
Входной контроль включает визуальный осмотр на отсутствие пористости, разрывов и трещин. Также проверяются геометрические размеры (штангенциркулем) и твердость (твердомером Шора). Для ответственных узлов возможно проведение лабораторных испытаний на растяжение и остаточную деформацию сжатия.
