Ремни клиновые двухсторонние

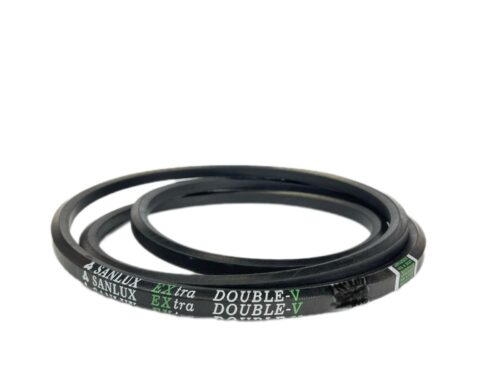

Ремни клиновые двухсторонние (шестигранные ремни) представляют собой специализированные приводные элементы, имеющие сечение в форме двух равнобедренных трапеций, соединенных большими основаниями. Ключевое функциональное назначение данных изделий заключается в передаче крутящего момента в многовальных приводах (серпантинных передачах), где шкивы располагаются с обеих сторон ремня и вращаются в противоположных направлениях. Основная инженерная задача, которую решают ремни клиновые двухсторонние, — обеспечение эффективной трансляции мощности на несколько рабочих узлов одновременно при минимизации габаритов привода и исключении дополнительных паразитных шестерен для реверсирования валов.

Ремни клиновые двухсторонние: конструктивные особенности и технологии

Технология изготовления и структура

Производство изделий осуществляется методом послойной сборки на сборочных барабанах с последующей вулканизацией в челюстных прессах или автоклавах под воздействием высокого давления и температуры. В отличие от классических моделей, ремни клиновые двухсторонние имеют несущий слой (корд), расположенный строго по центру сечения — на линии совмещения оснований трапеций. Такое центрирование корда обеспечивает нейтральное положение линии изгиба, что позволяет изделию одинаково эффективно работать при изгибе в обе стороны без возникновения критических внутренних напряжений.

Несущий слой выполняется из высокомодульного полиэфирного кордшнура или анидных нитей, обладающих низким коэффициентом остаточного удлинения. Внешняя поверхность защищена оберточным слоем из прорезиненной технической ткани, которая снижает абразивный износ боковых граней и стабилизирует коэффициент трения.

Применяемые материалы и их физико-механические свойства

Технические характеристики продукции определяются составом резиновых смесей, работающих в условиях двустороннего циклического изгиба и повышенного тепловыделения:

• Хлоропреновые каучуки (CR). Являются базовым материалом для большинства серийных изделий. Характеризуются высокой усталостной прочностью, износостойкостью и умеренной устойчивостью к воздействию масел. Рабочий температурный диапазон: -30°С до +80°С.
• Этилен-пропилен-диеновые каучуки (EPDM). Применяются в термостойких модификациях, способных функционировать при температурах от -40°С до +130°С. Обладают исключительной стойкостью к озоновому старению и атмосферным факторам.
• Бутадиен-нитрильные каучуки (БНК/NBR). Используются для изготовления маслобензостойких ремней, эксплуатируемых в контакте с агрессивными смазочными материалами.

Твердость резиновых смесей варьируется в пределах 70–85 Шор А, что обеспечивает необходимый баланс между гибкостью и сопротивлением боковому сжатию.

Технические параметры и нормативные стандарты

Классификация профилей и типоразмеры

Геометрия шестигранных ремней регламентируется международными стандартами ISO 5289, DIN 7722 и внутренними техническими условиями производителей. Ремни клиновые двухсторонние классифицируются по профилям, обозначаемым буквами: AA (HAA), BB (HBB), CC (HCC), DD (HDD). Маркировка содержит информацию о профиле и эффективной длине изделия в миллиметрах или дюймах.

Допускаемое отклонение по длине составляет ±0,5–1% от номинала. При проектировании передач учитывается минимальный диаметр шкива: для профиля AA он составляет не менее 80 мм, для BB — 125 мм, для CC — 224 мм. Линейная скорость ремня в серпантинных приводах может достигать 30 м/с.

Отраслевое применение и практические рекомендации

Шестигранные ремни клиновые двухсторонние востребованы в механизмах со сложной траекторией движения привода.

Основные отрасли применения:

• Сельскохозяйственное машиностроение: приводные узлы жаток, молотилок комбайнов и косилок, где требуется вращение нескольких рабочих органов в разные стороны.
• Текстильная и бумажная промышленность: конвейерные системы и намоточные агрегаты.
• Тяжелое машиностроение: многошпиндельные станки и дробильные установки.
• Пищевая промышленность: упаковочные линии и системы транспортировки продукции.

Важно: критическим фактором для долговечности серпантинного привода является точная соосность всех шкивов. Отклонение плоскости вращения одного из валов более чем на 0,5° вызывает ускоренный износ тканевой обертки и локальный перегрев центрального корда, что ведет к расслоению изделия.

Для сохранения эксплуатационного ресурса необходимо контролировать натяжение с помощью приборов, измеряющих частоту колебаний ветви или силу прогиба. Недостаточное натяжение провоцирует проскальзывание и «подгорание» ремня, а избыточное — преждевременный выход из строя подшипников.

Компания «РезиноМир» осуществляет поставки промышленных комплектующих, ориентируясь на потребности предприятий Санкт-Петербурга и Ленинградской области. Работа ведется исключительно с юридическими лицами и индивидуальными предпринимателями. Взаиморасчеты производятся через систему безналичной оплаты. Ремни клиновые двухсторонние всех серийных профилей (AA, BB, CC) доступны для оперативной отгрузки. При необходимости возможна поставка изделий под заказ по специфическим техническим заданиям или чертежам для редкого импортного оборудования. Профессиональная консультация инженера по подбору типоразмеров и расчет стоимости партии выполняются специалистами компании в рабочем порядке. Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов соответствия и гарантии. Контактные данные: +7 (812) 223-43-40, spb@rti-land.ru.

Часто задаваемые вопросы

Можно ли заменить двухсторонний ремень двумя обычными клиновыми ремнями?

Нет, конструкция шкивов и траектория движения в серпантинном приводе не позволяют использовать стандартные ремни. Ремни клиновые двухсторонние работают обеими сторонами, в то время как обычный ремень рассчитан на передачу момента только боковыми гранями одной трапеции. Попытка установки стандартного ремня «спиной» к шкиву приведет к его моментальному разрушению из-за отсутствия необходимого профиля и нецентрального расположения корда.

Как определить необходимость замены ремня без остановки линии?

Признаками критического износа являются: появление специфического свиста при изменении нагрузки (проскальзывание), повышенная вибрация привода, запах горелой резины. Визуально при осмотре остановленного оборудования на ремне не должно быть поперечных трещин на нижнем и верхнем основаниях, отслоений ткани или следов выкрашивания резины.

Какие факторы влияют на срок службы в агрессивной среде?

Долговечность изделия снижается при постоянном воздействии паров ГСМ, которые вызывают набухание каучука и потерю адгезии между кордом и резиной. Абразивная пыль действует как притирочная паста, стачивая профиль ремня и шкива. Гарантия на ремни клиновые двухсторонние сохраняется при условии отсутствия попадания на них растворителей и соблюдения температурного режима эксплуатации.

Возможно ли изготовление ремней нестандартной длины?

Для шестигранных ремней производство ограничено стандартным шагом длин, предусмотренным технологической оснасткой (пресс-формами). Однако под заказ возможно изготовление партии изделий с определенными физико-механическими свойствами (например, повышенной морозостойкостью). Поставка таких позиций согласовывается отдельно.

Как рассчитать стоимость замены привода на шестигранных ремнях?

Для расчета необходимо предоставить инженеру данные о профиле (AA, BB или CC) и эффективной длине Le (или внутренней длине Li). Важно учитывать, что для многоручьевых серпантинных передач рекомендуется замена всех ремней одновременно из одной производственной партии для обеспечения равномерного распределения нагрузки.
