Ремни клиновые ГОСТ 1284
Отображение 1–20 из 707Цены: по возрастанию

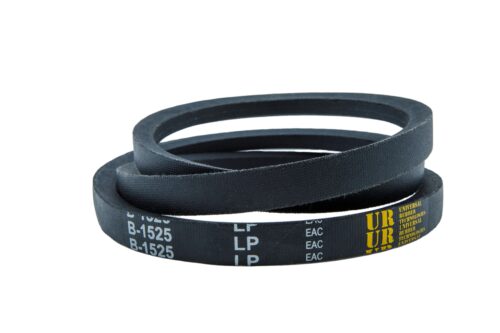

Ремни клиновые ГОСТ 1284 представляют собой приводные элементы бесконечного типа с трапециевидным поперечным сечением, предназначенные для передачи крутящего момента в механизмах промышленного оборудования, сельскохозяйственных машин и станков. Функциональное назначение данных изделий заключается в трансляции мощности от ведущего вала к ведомому за счет сил трения, возникающих между боковыми гранями ремня и стенками канавок шкивов. Ремни клиновые ГОСТ 1284 решают задачу эффективного сопряжения узлов привода, обеспечивая плавность хода, защиту от пиковых перегрузок за счет возможности проскальзывания и компенсацию осевых несоосностей валов.
Ремни клиновые ГОСТ 1284: конструкция и технология производства
Методы изготовления и структура изделия
Производство приводных элементов осуществляется по многослойной технологии, регламентированной государственным стандартом. Основной метод — послойная сборка компонентов на сборочных барабанах с последующей вулканизацией в ротационных или челюстных прессах под давлением. Структура изделия включает:
- Несущий слой (корд). Состоит из полиэфирных, вискозных или каramid-ных нитей (кордшнура), воспринимающих основную растягивающую нагрузку.
- Слой растяжения и слой сжатия. Выполняются из специализированных резиновых смесей, обеспечивающих гибкость и поперечную жесткость профиля.
- Оберточный слой. Изготавливается из прорезиненной хлопчатобумажной или синтетической ткани, защищающей рабочие грани от абразивного износа и воздействия ГСМ.
Применяемые эластомеры и материалы
Технические характеристики продукции определяются маркой используемого каучука. В зависимости от условий эксплуатации применяются:
- Бутадиен-нитрильные каучуки (БНК/NBR). Обеспечивают высокую стойкость к минеральным маслам и топливу. Рабочий диапазон температур составляет -30°С до +100°С.
- Этилен-пропилен-диеновые каучуки (EPDM). Применяются для термостойких исполнений, выдерживающих нагрев до +120°С и воздействие атмосферного озона.
- Хлоропреновые каучуки (CR). Характеризуются высокой износостойкостью и способностью к самозатуханию при возгорании.
| Профиль ремня | Ширина большего основания (W), мм | Высота (T), мм | Расчетная ширина (Wp), мм | Минимальный диаметр шкива, мм |
|---|---|---|---|---|
| Z (0) | 10 | 6 | 8.5 | 45 |
| A | 13 | 8 | 11.0 | 71 |
| B (Б) | 17 | 11 | 14.0 | 112 |
| C (В) | 22 | 14 | 19.0 | 180 |
| D (Г) | 32 | 19 | 27.0 | 355 |
| E (Д) | 38 | 23.5 | 32.0 | 500 |
Технические параметры и нормативная база
Классификация и стандартизация
Ремни клиновые ГОСТ 1284 классифицируются на три части: ГОСТ 1284.1-89 устанавливает основные размеры и методы контроля, ГОСТ 1284.2-89 регламентирует технические требования, а ГОСТ 1284.3-89 определяет передаваемые мощности. Стандарт предусматривает выпуск изделий в четырех классах (I, II, III, IV) в зависимости от передаваемой нагрузки и условий эксплуатации. Твердость резины по Шору А для изделий среднего класса составляет 70–80 единиц. Допускаемые отклонения по длине для ремней одного номинала в комплекте ограничены значениями от 2 до 12 мм в зависимости от расчетной длины (Lw).
Сферы и примеры применения
Широкий мощностной диапазон и универсальность профилей позволяют интегрировать ремни клиновые ГОСТ 1284 в оборудование различных отраслей:
- Тяжелое машиностроение: приводные механизмы дробилок, компрессорных станций и вентиляционных установок.
- Агропромышленный комплекс: комбайны, тракторы и системы первичной переработки зерна.
- Станкостроение: токарные, фрезерные и сверлильные станки.
- Судостроение: механизмы судовых насосов и вспомогательных агрегатов.
Основные отрасли применения включают:
- Горнодобывающую промышленность.
- Энергетику.
- Деревообработку.
- Пищевые производства.
Важно: использование изношенных шкивов с нарушенной геометрией канавки приводит к ускоренному истиранию боковых граней ремня клинового ГОСТ 1284. Если ремень касается дна канавки шкива, передаваемая мощность падает на 40–60%, что вызывает перегрев корда и преждевременный разрыв изделия.
При монтаже многоручьевых передач рекомендуется использовать ремни клиновые ГОСТ 1284 из одной производственной партии. Это гарантирует совпадение фактической длины и равномерное распределение нагрузки между всеми ветвями привода, исключая проскальзывание отдельных элементов.
Компания «РезиноМир» осуществляет поставки промышленных комплектующих, работая с юридическими лицами и индивидуальными предпринимателями. Все операции проводятся через систему безналичной оплаты. Ремни клиновые ГОСТ 1284 всех серийных профилей и длин доступны для оперативной отгрузки в Санкт-Петербурге и Ленинградской области. При необходимости возможна поставка изделий под заказ по индивидуальным техническим заданиям или спецификациям. Профессиональная консультация инженера по подбору типоразмеров и расчет стоимости партии выполняются специалистами компании в кратчайшие сроки. Мы предлагаем купить в СПб продукцию оптом с предоставлением сертификатов соответствия и гарантии. Для связи с отделом снабжения: +7 (812) 223-43-40, spb@rti-land.ru.
Часто задаваемые вопросы
Как определить необходимость замены ремня при визуальном осмотре?
Критическими признаками износа являются: появление поперечных трещин на нижнем основании (более 3 трещин на 100 мм длины), оголение или расслоение нитей корда, засаливание боковых поверхностей и отслоение тканевой обертки. Если ремень клиновой ГОСТ 1284 просел в канавку шкива ниже его краев более чем на 1 мм, это также свидетельствует о предельном износе боковых граней.
Какие факторы влияют на срок службы ремня в агрессивной среде?
Долговечность зависит от концентрации паров нефтепродуктов, температуры в зоне привода и наличия абразивной пыли. Постоянное превышение температуры свыше +70°С ускоряет старение каучука, снижая его эластичность. Абразивные частицы действуют как притирочная паста, стачивая профиль шкива и боковую обертку ремня. Гарантия на изделия сохраняется при условии соблюдения регламентированного натяжения.
Возможно ли изготовление ремней нестандартной длины?
Для ремней клиновых ГОСТ 1284 производство ограничено стандартным шагом длин, предусмотренным пресс-формами. Однако при объемах партии от 500 единиц возможно изготовление под заказ изделий с нестандартной длиной или из специфических резиновых смесей (например, морозостойких до -60°С). Поставка таких позиций согласовывается дополнительно.
Как рассчитать оптимальное натяжение приводного ремня?
Оптимальное натяжение определяется по величине прогиба ветви под воздействием контрольной нагрузки в середине межцентрового расстояния. Согласно ГОСТ 1284.3-89, для каждого профиля установлены свои нормы усилия. Недостаточное натяжение вызывает перегрев из-за пробуксовки, а избыточное — ведет к преждевременному выходу из строя подшипников валов.
Можно ли использовать ремни ГОСТ 1284 на импортных шкивах с профилем SPA или SPB?
Профили ГОСТ 1284 (классические) и импортные профили серий SP (узкоклиновые) имеют разные углы и высоту. Установка классического ремня в шкив для узкого профиля допустима лишь как временная мера, так как это снижает КПД передачи и ресурс самого ремня клинового ГОСТ 1284 из-за неполного прилегания боковых граней к шкиву. Перед закупкой рекомендуется рассчитать стоимость перехода на соответствующий стандарт.
