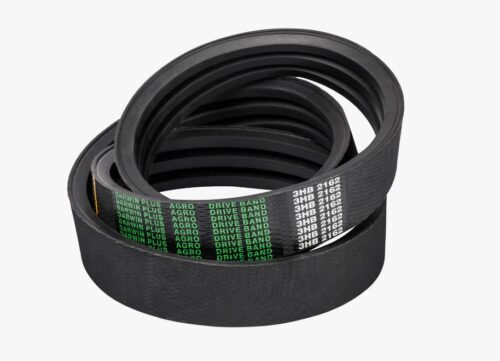

Ремни клиновые многоручьёвые

Ремни клиновые многоручьёвые представляют собой силовые элементы трансмиссии, конструктивно состоящие из нескольких одиночных клиновых ремней, объединенных общим высокопрочным соединительным слоем (пластиной). Функциональное назначение данных изделий заключается в передаче значительных мощностей в узлах с высокими пульсирующими и ударными нагрузками, а также в приводах с большими межосевыми расстояниями. Основная инженерная задача, которую решают ремни клиновые многоручьёвые, — исключение эффекта «переворачивания» или соскакивания одиночных ремней со шкивов при возникновении вибраций и резких колебаний крутящего момента.

Ремни клиновые многоручьёвые: технологии производства и материаловедение

Метод изготовления и конструктивные особенности

Производство многоручьевых изделий базируется на методе послойной сборки компонентов с последующей вулканизацией в челюстных прессах или автоклавах под высоким давлением. Соединительная пластина (стяжка) изготавливается из армированной технической ткани, пропитанной эластомером, что обеспечивает монолитность конструкции и высокую поперечную жесткость. В отличие от набора одиночных ремней, ремни клиновые многоручьёвые имеют идентичную расчетную длину каждой ветви, что гарантирует равномерное распределение тягового усилия по всей ширине шкива.

Применяемые эластомеры и материалы корда

Физико-механические характеристики продукции определяются типом используемых материалов:

• Хлоропреновые каучуки (CR). Стандартный материал для большинства индустриальных серий. Характеризуется устойчивостью к истиранию и способностью сохранять эластичность в диапазоне -30°С до +80°С.
• Этилен-пропилен-диеновые каучуки (EPDM). Применяются в термостойких модификациях для работы при температурах -40°С до +130°С. Обладают исключительной стойкостью к озоновому старению и воздействию ультрафиолета.
• Арамидный корд (Кевлар). Используется в качестве несущего слоя для приводов с экстремальными ударными нагрузками. Обладает модулем упругости до 120 ГПа, что практически исключает вытяжку ремня в процессе эксплуатации.
• Полиэфирный корд. Стандартное решение для обеспечения гибкости и устойчивости к циклическим нагрузкам.

Технические параметры и нормативные стандарты

Классификация профилей и типоразмеры

Геометрия многоручьевых ремней соответствует стандартам ISO 5290, ISO 5291 (для узкоклиновых и классических профилей) и RMA/MPTA. Ремни клиновые многоручьёвые классифицируются по профилю (например, 3V, 5V, 8V или SPB, SPC) и количеству ручьев (от 2 до 20 в зависимости от ширины шкива).

Сферы промышленного применения

Многоручьевые приводы находят применение в механизмах, работающих в тяжелых режимах эксплуатации.

Основные отрасли применения:

• Горнодобывающая промышленность: приводы щековых и конусных дробилок, грохотов и конвейерных систем.
• Нефтегазовый сектор: насосные агрегаты для перекачки вязких сред, буровые установки.
• Сельскохозяйственное машиностроение: приводные узлы молотильных барабанов комбайнов, измельчителей.
• Тяжелое машиностроение: мощные компрессорные станции, вентиляционные установки метрополитенов и тоннелей.

Важно: монтаж многоручьевого ремня на изношенные шкивы с выработкой боковых стенок более 0,5 мм недопустим. Износ геометрии канавок приводит к неравномерному прилеганию ветвей, перегреву соединительной пластины и ее продольному разрыву, что нивелирует преимущество монолитной конструкции.

Практическое использование требует строгого контроля соосности валов. Допустимое отклонение не должно превышать 0,5 мм на каждые 100 мм межосевого расстояния. Натяжение проверяется с помощью приборов, измеряющих частоту собственных колебаний ветви.

Компания «РезиноМир» специализируется на поставках индустриальных РТИ, ориентируясь на сотрудничество с юридическими лицами и индивидуальными предпринимателями. Все финансовые операции проводятся через систему безналичной оплаты. Ремни клиновые многоручьёвые различных конфигураций (профили 3V, 5V, 8V, SPB, SPC, CP) доступны для оперативной отгрузки заказчикам в Санкт-Петербурге и Ленинградской области. При необходимости возможна поставка изделий под заказ по индивидуальным техническим заданиям или спецификациям импортного оборудования. Специалисты компании проводят расчет стоимости партии и профессиональную консультацию инженера по вопросам подбора аналогов. Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов соответствия и гарантийных обязательств. Для связи с отделом снабжения: +7 (812) 223-43-40, spb@rti-land.ru.

Часто задаваемые вопросы

Можно ли заменить многоручьевой ремень набором одиночных ремней того же профиля?

В узлах, где ремни клиновые многоручьёвые предусмотрены конструкторской документацией из-за высоких вибраций или ударных нагрузок, такая замена не рекомендуется. Одиночные ремни не имеют общей связки, что приведет к их вибрации, перехлесту и сходу со шкивов. Использование одиночных ремней допустимо только при условии их подбора в одну группу с идентичной расчетной длиной, но это не решает проблему осевой стабильности.

Какие факторы влияют на срок службы в агрессивной среде?

Долговечность зависит от концентрации масляных паров, наличия абразивной пыли и температурного режима. Попадание минерального масла на резиновые смеси (особенно на основе хлоропрена) вызывает разбухание материала и потерю коэффициента трения. Абразивная пыль действует как притирочная паста, стачивая рабочие грани. Гарантия на изделия сохраняется при условии использования защитных кожухов и соблюдения регламентированных интервалов ТО.

Как определить необходимость замены ремня без демонтажа?

Признаками предельного износа являются: отслоение соединительной пластины от ветвей ремня, появление поперечных трещин на нижнем основании (более 3 трещин на 100 мм), запах горелой резины при работе (проскальзывание). Визуально на шкиве ремни клиновые многоручьёвые не должны касаться дна канавки — наличие зазора между дном шкива и нижней гранью ремня обязательно.

Возможно ли изготовление ремней с нестандартным количеством ручьев?

Да, производство изделий под заказ с числом ручьев, отличным от стандартных (2, 3, 4, 5), возможно. Ширина заготовки (викеля) позволяет нарезать ремни клиновые многоручьёвые практически любой конфигурации в пределах технологических возможностей оборудования. Поставка таких позиций осуществляется на основании предоставленного ТЗ.

Влияет ли твердость резины на передаваемую мощность?

Твердость по Шору А (обычно 75–85 единиц) определяет сопротивление боковому сжатию. Чем выше твердость, тем меньшую деформацию претерпевает профиль под нагрузкой, что позволяет передавать больший крутящий момент. Однако повышенная твердость снижает гибкость, что ограничивает использование шкивов малых диаметров. Консультация инженера поможет подобрать оптимальный баланс характеристик.
