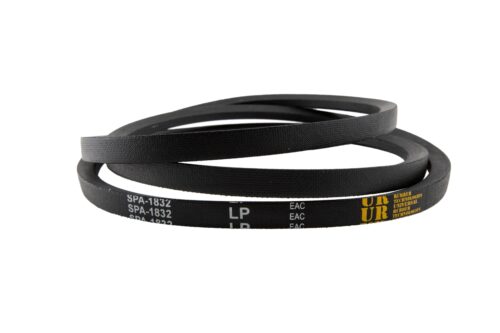

Ремни клиновые узкого сечения DIN 7753

Ремни клиновые узкого сечения DIN 7753 представляют собой приводные элементы с трапециевидным профилем, у которых отношение ширины большего основания к высоте составляет приблизительно 1,2. Данная категория изделий разработана для передачи значительно больших мощностей по сравнению с классическими ремнями при аналогичных габаритах привода. Функциональное назначение продукции заключается в трансляции крутящего момента в высоконагруженных промышленных передачах, работающих на скоростях до 40 м/с. Основная инженерная задача, которую решают ремни клиновые узкого сечения DIN 7753, — уменьшение массогабаритных характеристик приводных узлов и повышение коэффициента полезного действия (КПД) трансмиссии до 97%.

Ремни клиновые узкого сечения DIN 7753: технология и материалы

Конструктивные особенности и метод изготовления

Производство узкоклиновых ремней базируется на методе послойной сборки компонентов с последующей вулканизацией в ротационных прессах под высоким давлением. В отличие от классических моделей, конструкция по DIN 7753 включает усиленный несущий слой (корд), расположенный ближе к нейтральной линии изгиба. Это минимизирует тепловыделение при работе на шкивах малых диаметров. Изделия выпускаются в двух исполнениях: с оберткой боковых граней (wrapped) и с открытыми боковыми гранями и фасонным зубом (moulded cogged). Вариант с зубом обеспечивает улучшенный теплоотвод и повышенную гибкость, что позволяет использовать шкивы диаметром на 20–30% меньше стандартных.

Применяемые эластомеры и корд

Технические свойства изделий определяются составом резиновых смесей и материалом кордшнура. В промышленном секторе применяются следующие материалы:

• Хлоропреновый каучук (CR). Обладает высокой усталостной прочностью и сопротивлением к истиранию. Температурный диапазон эксплуатации: -30°С до +70°С.
• Этилен-пропилен-диеновый каучук (EPDM). Используется в термостойких модификациях. Сохраняет физико-механические свойства при температурах от -40°С до +130°С, устойчив к воздействию озона и атмосферному старению.
• Полиэфирный кордшнур. Обеспечивает низкую степень остаточного удлинения (не более 1% при расчетной нагрузке) и высокую прочность на разрыв.
• Арамидный корд (Кевлар). Применяется в ремнях для передачи сверхвысоких мощностей и приводах с тяжелыми ударными нагрузками.

Твердость резинового массива ремня обычно составляет 70–82 Шор А, что гарантирует стабильность профиля под нагрузкой и оптимальный коэффициент трения.

Технические параметры и нормативная база

Классификация профилей согласно DIN 7753

Стандарт DIN 7753 (часть 1) регламентирует размеры узкоклиновых ремней для промышленного применения. Основные профили включают SPZ, SPA, SPB и SPC. Геометрия профиля характеризуется расчетной шириной (Wp), шириной верхнего основания (W) и высотой (T).

Расчетная длина (Lw/Lp) является базовой для подбора и идентификации изделия. Допуски по длине для продукции одного номинала, предназначенной для многоручьевых приводов, минимизированы для обеспечения равномерного распределения нагрузки между ветвями. Большинство ремней по DIN 7753 обладают антистатическими свойствами согласно ISO 1813 и маслостойкостью.

Сферы и примеры применения

Ремни клиновые узкого сечения DIN 7753 интегрируются в оборудование, где требуется передача высокой мощности при ограниченном пространстве.

Основные отрасли применения:

• Тяжелое машиностроение: приводы дробилок, грохотов, конвейерных систем и мощных компрессоров.
• Станкостроение: высокоскоростные шпиндели токарных и фрезерных центров.
• Агропромышленный комплекс: приводные узлы зерноуборочных комбайнов и тракторной техники.
• Энергетика: вентиляционные установки большой мощности, градирни.
• Судостроение: приводы вспомогательных генераторов и насосных агрегатов.

Важно: эксплуатация ремней клиновых узкого сечения DIN 7753 на шкивах, предназначенных для классических ремней (профили Z, A, B, C), недопустима. Разница в геометрии канавок приводит к некорректной посадке ремня, перегреву и разрушению корда в течение первых 50–100 часов работы.

Для достижения нормативного ресурса необходимо проводить расчет стоимости владения приводом с учетом энергосбережения: узкоклиновые ремни снижают потребление электроэнергии на 2–5% за счет уменьшения потерь на внутренний изгиб.

Компания «РезиноМир» осуществляет комплексные поставки индустриальных РТИ, работая исключительно с юридическими лицами и индивидуальными предпринимателями. Все расчеты производятся через систему безналичной оплаты. Ремни клиновые узкого сечения DIN 7753 всех серийных профилей и длин доступны для оперативной отгрузки со склада в Санкт-Петербурге. Поставка в Ленинградскую область и другие регионы осуществляется транспортными компаниями. Технические специалисты компании готовы рассчитать стоимость партии и провести консультацию инженера по вопросам подбора аналогов импортного производства. Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов качества и паспортов на изделия. При необходимости возможна поставка ремней под заказ по индивидуальным техническим заданиям или согласованным спецификациям. Для связи: +7 (812) 223-43-40, spb@rti-land.ru.

Часто задаваемые вопросы

Можно ли заменить классический ремень профиля А на узкоклиновой SPA?

Замена возможна только при полной замене шкивов. Ремни клиновые узкого сечения DIN 7753 имеют большую высоту и передают до 3 раз больше мощности, чем классические аналоги. Использование SPA в шкиве профиля А приведет к тому, что ремень будет выступать над ободом, что вызовет деформацию корда и быстрый износ.

Как определить необходимость замены ремня по внешним признакам?

Критическими факторами являются: появление поперечных трещин на нижнем основании (свидетельство термической деградации), оголение нитей корда на боковых гранях, расслоение структуры или засаливание рабочих поверхностей ГСМ. Если при номинальном натяжении наблюдается проскальзывание и свист, а ремень опустился на дно канавки шкива, его ресурс исчерпан.

Какие преимущества дает использование ремней из EPDM?

Ремни из этилен-пропиленового каучука обладают расширенным температурным диапазоном (до +130°С) и не подвержены охрупчиванию при воздействии озона. Это критически важно для приводов вентиляторов, работающих в горячих цехах, или оборудования наружной установки, подвергающегося воздействию прямых солнечных лучей.

Требуется ли специальный инструмент для натяжения узкоклиновых ремней?

Для обеспечения максимального срока службы рекомендуется использовать тензометрические приборы для измерения частоты собственных колебаний ветви или силы прогиба. Ремни клиновые узкого сечения DIN 7753 чувствительны к недонатяжению (вызывает перегрев) и перенатяжению (ведет к разрушению подшипников и вытяжке корда).

Возможно ли изготовление ремней нестандартной расчетной длины?

Производство ремней по DIN 7753 ограничено стандартным размерным рядом, предусмотренным пресс-формами. Однако для партий определенного объема возможно изготовление изделий под заказ с шагом длины, отличным от стандартного. Возможность производства и цены на такие позиции обсуждаются индивидуально на основании ТЗ.
