Ремни клиновые узкого сечения RMA
Показаны все результаты (6)Цены: по возрастанию
Ремни клиновые узкого сечения RMA (стандарт ассоциации производителей резинотехнических изделий США) представляют собой приводные элементы повышенной мощности с трапециевидным профилем. Основное функциональное назначение данных изделий в промышленных трансмиссиях заключается в передаче крутящего момента в высоконагруженных узлах, где требуется минимизация габаритов привода при сохранении высокого коэффициента полезного действия (КПД). Основная задача, которую решают ремни клиновые узкого сечения RMA, — обеспечение стабильной работы механизмов в условиях значительных динамических перегрузок и высоких линейных скоростей (до 40–50 м/с), что превышает возможности классических ремней нормального сечения.
Ремни клиновые узкого сечения RMA: технологии и материалы
Технология производства и конструкция
Изготовление изделий осуществляется методом послойной сборки на дорнах с последующей вулканизацией в ротационных прессах под избыточным давлением. Конструкция включает несущий корд, расположенный в зоне растяжения, и массив эластомера, работающий на сжатие. Использование технологии открытых боковых граней с фасонным зубом (обозначение «X» в маркировке, например, 3VX) позволяет увеличить гибкость ремня, что снижает внутреннее тепловыделение и позволяет применять шкивы меньших диаметров. Модели с оберткой боковых граней (wrapped) характеризуются повышенной стойкостью к абразивному износу и плавностью хода в многоручьевых передачах.
Применяемые эластомеры и материалы корда
Физико-механические характеристики продукции определяются типом используемых полимеров и армирующих элементов:
- Хлоропреновые каучуки (CR/Polychloroprene). Базовый материал, обладающий устойчивостью к атмосферному озону и умеренной стойкостью к минеральным маслам. Сохраняет эластичность в диапазоне от -30°С до +80°С.
- Этилен-пропилен-диеновые каучуки (EPDM). Применяются в термостойких модификациях. Выдерживают температурные нагрузки от -40°С до +130°С, обладают высокой сопротивляемостью старению и воздействию ультрафиолета.
- Полиэфирный кордшнур. Обеспечивает низкую степень вытяжки (остаточное удлинение менее 1% при расчетной нагрузке) и высокую прочность на разрыв.
- Арамидный корд (Kevlar). Интегрируется в ремни для экстремальных нагрузок, обеспечивая передачу мощности, на 30–50% превышающую стандартные показатели.
Твердость резиновых смесей составляет 75–85 Шор А, что гарантирует стабильность геометрических параметров профиля под воздействием бокового давления шкивов.
Технические параметры и нормативная база
Классификация профилей и маркировка
Ремни клиновые узкого сечения RMA классифицируются согласно стандарту RMA/MPTA IP-22. Основные профили обозначаются как 3V (9N), 5V (15N) и 8V (25N). Цифра перед буквой «V» указывает на номинальную ширину верхнего основания в восьмых долях дюйма. Геометрия узкого профиля отличается от классического увеличенной высотой боковой грани, что увеличивает площадь контакта со шкивом и повышает передаваемую мощность.
| Профиль | Ширина основания (W), мм | Высота (T), мм | Расчетная ширина (Wp), мм | Угол клина, град. |
|---|---|---|---|---|
| 3V (9N) | 9.0 | 8.0 | 8.5 | 40 |
| 5V (15N) | 15.0 | 13.0 | 14.0 | 40 |
| 8V (25N) | 25.0 | 23.0 | 24.0 | 40 |
| 3VX (зубч.) | 9.0 | 8.0 | 8.5 | 40 |
| 5VX (зубч.) | 15.0 | 13.0 | 14.0 | 40 |
Отраслевое применение и стандарты соответствия
Помимо RMA IP-22, ремни клиновые узкого сечения RMA часто сертифицируются по международному стандарту ISO 4184. Продукция в обязательном порядке проходит проверку на антистатические свойства (ISO 1813), что является критическим требованием для эксплуатации в нефтегазовой и химической отраслях.
Основные сферы применения:
- Нефтедобывающая промышленность: приводы станков-качалок, компрессорных станций.
- Горнодобывающая отрасль: дробилки, грохоты, конвейерные системы большой протяженности.
- Судостроение: приводы судовых насосов, вспомогательных генераторов и вентиляционных установок.
- Энергетика: мощные тягодутьевые машины, вентиляторы градирен.
Важно: замена ремня клинового узкого сечения RMA классическим ремнем аналогичной ширины (например, замена 5V на профиль B/17) недопустима без перерасчета привода. Узкий профиль имеет большую высоту и передает более высокий крутящий момент; использование классического ремня приведет к его перегреву и разрушению корда вследствие недостаточной площади бокового контакта.
При проектировании узлов следует учитывать, что использование ремней узкого сечения позволяет сократить количество ручьев на шкиве в 1,5–2 раза по сравнению с классическими схемами при сохранении той же передаваемой мощности.
Компания «РезиноМир» осуществляет комплексные поставки индустриальных РТИ, ориентируясь на потребности предприятий Санкт-Петербурга и Ленинградской области. Работа ведется преимущественно с юридическими лицами и индивидуальными предпринимателями. Все финансовые расчеты проводятся по системе безналичной оплаты. Ремни клиновые узкого сечения RMA всех серийных профилей и длин доступны для оперативной отгрузки. При необходимости возможна поставка изделий под заказ по индивидуальным техническим заданиям или чертежам, включая комплекты согласованной длины (Matched Sets) для многоручьевых приводов. Профессиональная консультация инженера по вопросам подбора аналогов и расчет стоимости партии выполняются специалистами компании в рабочем порядке. Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов соответствия и гарантии. Контакты для связи: +7 (812) 223-43-40, spb@rti-land.ru.
Часто задаваемые вопросы
Как правильно измерить длину ремня стандарта RMA?
В маркировке ремней 3V, 5V, 8V после буквенного обозначения указывается наружная длина изделия в десятых долях дюйма. Например, ремень 5V1000 имеет наружную длину 100 дюймов (2540 мм). При подборе аналогов по ISO важно учитывать разницу между наружной (La) и расчетной (Lw/Lp) длиной, которая для данных профилей строго регламентирована.

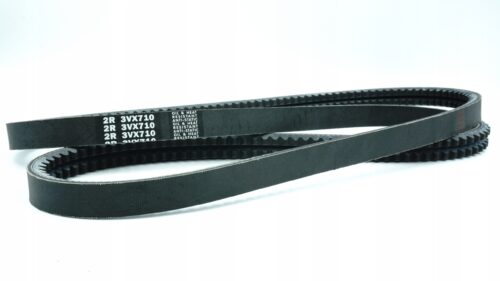

В чем преимущество зубчатых версий (3VX, 5VX) перед гладкими?
Ремни клиновые узкого сечения RMA с формованным зубом обладают повышенной гибкостью. Это позволяет использовать шкивы диаметром на 20% меньше минимально допустимых для гладких ремней. Также зубы увеличивают площадь поверхности для теплоотвода, что критично при работе на высоких частотах вращения валов.
Какие факторы влияют на срок службы ремня в агрессивной среде?
Долговечность эластомера снижается при постоянном воздействии паров растворителей, минеральных масел и абразивной пыли. Для работы в условиях запыленности рекомендуется использовать ремни с усиленной тканевой оберткой. Попадание масла на резиновые смеси на основе EPDM вызывает их быстрое разбухание и потерю тяговой способности. Гарантия сохраняется при условии соблюдения регламентированного натяжения.
Как рассчитать периодичность контроля натяжения привода?
Первичный контроль проводится через 24 часа работы под нагрузкой. В дальнейшем проверку натяжения следует проводить каждые 500–1000 часов эксплуатации. Для измерения натяжения рекомендуется использовать тензометрические приборы, измеряющие частоту колебаний ветви или силу прогиба под заданной нагрузкой.
Возможно ли изготовление ремней с антистатическими свойствами под заказ?
Большинство поставляемых ремней клиновых узкого сечения RMA уже соответствуют стандарту ISO 1813 (антистатичность). Однако для специфических взрывопожароопасных условий возможно изготовление партии изделий с улучшенными показателями электропроводности. Поставка таких позиций согласовывается индивидуально на основании предоставленного ТЗ.
