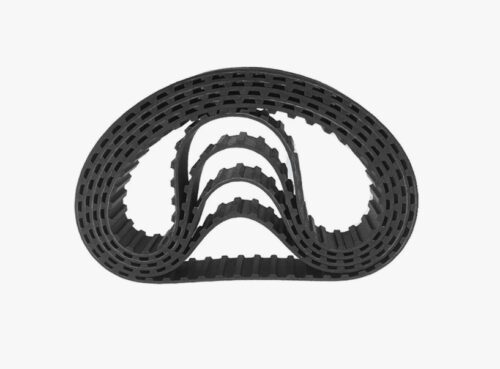

Ремни плоскозубчатые ТУ

Ремни плоскозубчатые ТУ представляют собой высокотехнологичные приводные элементы, изготовленные в соответствии с отечественными техническими условиями (ТУ), предназначенные для передачи крутящего момента в синхронных передачах промышленного оборудования. Функциональное назначение данных изделий заключается в обеспечении жесткой кинематической связи между валами, исключающей проскальзывание, что критично для механизмов с точным фазовым распределением. Основная задача, которую решают ремни плоскозубчатые ТУ в инженерных системах, — передача мощности с высоким коэффициентом полезного действия (до 98%) при одновременном снижении шумовых характеристик и вибрационных нагрузок на подшипниковые узлы.

Ремни плоскозубчатые ТУ: технология производства и материаловедение

Методы изготовления и конструктивные особенности

Производство изделий регламентируется такими стандартами, как ТУ 38 1051912-89 или ТУ 2563-010-00149311-2006. Технологический процесс базируется на методе послойной сборки компонентов на дорнах с последующей вулканизацией в котлах или ротационных прессах под давлением. В отличие от бесконечных ремней общего назначения, ремни плоскозубчатые ТУ проходят прецизионную механическую обработку зубьев для достижения строгого соответствия шагу.

Конструкция включает:

• Несущий слой (корд), воспринимающий растягивающие усилия.
• Массив эластомера, формирующий основание и профиль зубьев.
• Защитное тканевое покрытие (нейлон), снижающее коэффициент трения.

Применяемые материалы

Физико-механические показатели продукции зависят от марки используемого каучука и типа армирования:

1. Хлоропреновые каучуки (CR). Характеризуются высокой усталостной прочностью и сопротивляемостью к циклическому изгибу. Ремни плоскозубчатые ТУ на основе хлоропрена сохраняют эластичность при температурах -30°С до +80°С.
2. Бутадиен-нитрильные каучуки (БНК/NBR). Применяются для маслобензостойких модификаций, работающих в контакте с минеральными маслами и смазочными материалами.
3. Стекловолоконный корд. Обладает высоким модулем упругости и практически нулевым коэффициентом остаточного удлинения (не более 0,1% при номинальной нагрузке).
4. Полиамидные ткани. Используются для облицовки зубчатой части, обеспечивая износостойкость при скоростях до 50 м/с.

Технические параметры и нормативная база

Классификация типоразмеров согласно ТУ

Ремни плоскозубчатые ТУ характеризуются такими параметрами, как модуль (для модульных систем) или шаг (в мм), количество зубьев и ширина полотна. Стандарт ТУ 38 1051912-89 устанавливает размеры для изделий, применяемых в станкостроении и автомобильной промышленности. Твердость резины по Шору А для данных изделий составляет 70–85 единиц, что обеспечивает необходимую жесткость зуба при передаче момента до 200 Н·м и выше. Допуски на ширину ремня регламентированы в пределах ±0,5–0,8 мм.

Сферы промышленного применения

Уникальные характеристики синхронных передач позволяют интегрировать ремни плоскозубчатые ТУ в узлы со строгими требованиями к позиционированию:

• Тяжелое машиностроение: приводы металлорежущих станков с ЧПУ и агрегатных линий.
• Полиграфическая промышленность: подающие механизмы печатных машин и фальцовочного оборудования.
• Пищевое производство: дозаторы, упаковочные автоматы и конвейеры со сложной синхронизацией.
• Легкая промышленность: швейное и текстильное оборудование.

Важно: эксплуатация ремня плоскозубчатого ТУ на шкивах с выработкой профиля зуба более 0,15 мм приводит к возникновению резонансных вибраций и преждевременному срезу зубьев под нагрузкой. Рекомендуется проводить проверку состояния шкивов при каждой плановой замене приводного элемента.

Практические рекомендации по эксплуатации требуют исключения прямого попадания на ремни плоскозубчатые ТУ концентрированных кислот и растворителей, разрушающих структуру эластомера. Предварительное натяжение должно контролироваться с помощью тензометрических приборов для исключения перегрузки валов.

Компания «РезиноМир» осуществляет комплексные поставки инженерных компонентов для предприятий Санкт-Петербурга и Ленинградской области. Деятельность компании ориентирована на работу с юридическими лицами и индивидуальными предпринимателями. Оплата заказов производится по безналичному расчету. Ремни плоскозубчатые ТУ различных профилей и длин всегда доступны для оперативной отгрузки. При необходимости возможно изготовление продукции под заказ по индивидуальным техническим заданиям или чертежам заказчика, включая нарезку ремней нестандартной ширины. Технические специалисты компании проводят расчет стоимости партии и профессиональную консультацию инженера по вопросам подбора материалов. Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов соответствия и гарантии на все позиции. Поставка осуществляется в кратчайшие сроки. Для связи используйте контакты: +7 (812) 223-43-40, spb@rti-land.ru.

Часто задаваемые вопросы

В чем основное отличие ремней плоскозубчатых ТУ от импортных аналогов по DIN?

Ремни плоскозубчатые ТУ часто разрабатывались под конкретные нужды отечественного машиностроения. Геометрия зуба и материалы корда в них оптимизированы для эксплуатации в климатических условиях РФ. Несмотря на схожесть, некоторые шаги по ТУ (например, специфические модульные ремни) могут не иметь прямых аналогов в европейских стандартах, что делает их незаменимыми при ремонте советского и российского оборудования.

Возможно ли рассчитать стоимость ремня по количеству зубьев и ширине?

Да, для точного расчета необходимо указать шаг зуба, количество зубьев (или общую расчетную длину) и требуемую ширину. Ремни плоскозубчатые ТУ нарезаются из широких викелей, поэтому стоимость напрямую зависит от объема затраченного материала и сложности профиля.

Какие факторы влияют на срок службы ремня в агрессивной среде?

Долговечность изделия снижается при постоянном воздействии ультрафиолетового излучения, озона и температурных перегрузок выше +80°С. Попадание минерального масла на ремни плоскозубчатые ТУ из хлоропрена вызывает набухание резины и ослабление связи с кордом. Гарантия на изделия сохраняется при условии соблюдения регламентированных режимов эксплуатации и чистоты привода.

Как определить необходимую твердость резины для конкретного узла?

Выбор твердости зависит от передаваемого крутящего момента и диаметра шкивов. Для высокоскоростных приводов с малыми шкивами применяются более эластичные ремни плоскозубчатые ТУ с твердостью 70–75 Шор А. В нагруженных тихоходных передачах предпочтительны составы 80–85 Шор А, обладающие повышенной сопротивляемостью срезу зуба. Консультация инженера поможет подобрать оптимальный вариант под ваше ТЗ.

Требуется ли смазка для плоскозубчатых передач?

Ремни плоскозубчатые ТУ работают по принципу сухого зацепления и не требуют нанесения смазочных материалов. Использование масел или консистентных смазок на рабочей поверхности резиновых ремней недопустимо, так как это ведет к проскальзыванию, налипанию пыли и ускоренному разрушению эластомера. Для снижения шума рекомендуется контролировать соосность шкивов.
