Ремни широкоугольные

Ремни широкоугольные представляют собой специализированную разновидность приводных клиновых ремней, обладающих углом клина 60°, что отличает их от стандартных изделий с углом 40°. Функциональное назначение данных компонентов в промышленных трансмиссиях заключается в обеспечении передачи крутящего момента при экстремально высоких скоростях вращения валов и минимальных диаметрах шкивов. Ремни широкоугольные решают задачу повышения удельной мощности привода в условиях ограниченного монтажного пространства, где применение классических клиновых ремней невозможно из-за риска перегрева, вибраций и преждевременного разрушения корда.

Использование угла 60° позволяет более равномерно распределять растягивающие усилия по сечению изделия и минимизировать внутренние напряжения при изгибе. Это обеспечивает стабильность хода на частотах вращения до 30 000 об/мин и выше, что делает их востребованными в прецизионном станкостроении и высокоскоростном оборудовании.

Ремни широкоугольные: технология производства и материалы

Методы изготовления и конструктивные особенности

Производство изделий осуществляется методом литья под давлением из высококачественных полиуретановых композиций. Технологический процесс включает прецизионное формирование профиля, что гарантирует строгое соблюдение геометрических допусков по всей длине бесконечного ремня. В отличие от резиновых аналогов, ремни широкоугольные имеют монолитную структуру с интегрированным несущим кордом из полиэфирного волокна.

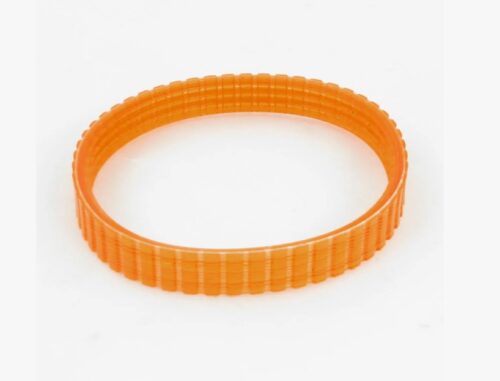

На наружной поверхности большинства моделей предусмотрено наличие поперечных ребер (насечек). Данная конструктивная особенность выполняет две инженерные функции: повышает гибкость изделия при огибании малых шкивов и увеличивает площадь поверхности для эффективного отвода избыточного тепла из рабочей зоны. Линейная скорость ремня в таких передачах может достигать 60 м/с без потери коэффициента сцепления.

Применяемые материалы и их физико-механические свойства

Технические характеристики продукции определяются использованием термопластичных эластомеров и синтетических нитей:

• Полиуретан (PU). Характеризуется исключительной износостойкостью, высоким коэффициентом трения и устойчивостью к воздействию гидролиза. Твердость материала составляет 85–92 Шор А.
• Полиэфирный корд. Обладает высоким модулем упругости и минимальным относительным удлинением (менее 1% при номинальной нагрузке), что исключает необходимость частого повторного натяжения.
• Резиновые смеси (в гибридных версиях). В редких случаях применяются смеси на основе хлоропренового каучука для повышения химической стойкости к специфическим реагентам.

Ремни широкоугольные сохраняют работоспособность в широком температурном диапазоне от -50°С до +90°С. Они инертны к воздействию озона, ультрафиолетового излучения и большинства минеральных масел.

Технические параметры и нормативная база

Классификация типоразмеров согласно стандартам

Геометрия изделий регламентируется международными стандартами ISO 1081 и RMA/MPTA IP-26. Ремни широкоугольные классифицируются по профилям, обозначаемым цифрами 3M, 5M, 7M, 11M, которые указывают на ширину большего основания в миллиметрах.

Допуски на длину для прецизионных серий составляют ±0,5% от номинального значения. При групповом приводе (многоручьевые передачи) ремни широкоугольные подбираются в комплекты с идентичными параметрами вытяжки для обеспечения равномерного распределения нагрузки.

Сферы и примеры применения в промышленности

Благодаря способности работать в малогабаритных узлах, продукция интегрируется в системы оборудования различных отраслей:

• Станкостроение: приводные механизмы шпинделей токарных, фрезерных и шлифовальных станков с ЧПУ.
• Медицинская техника: центрифуги, анализаторы и диагностические аппараты.
• Деревообработка: высокоскоростные фрезы и кромкооблицовочные линии.
• Офисная техника: полиграфическое оборудование, плоттеры и сканеры.
• Текстильная промышленность: крутильные и прядильные машины.

Важно: монтаж широкоугольного ремня на изношенные шкивы или шкивы с углом канавки 40° недопустим. Несоответствие углов клина приводит к концентрации напряжений на кромках корда, перегреву материала и мгновенному разрушению ремня широкоугольного в течение первых минут работы.

Для обеспечения номинального ресурса необходимо контролировать чистоту канавок шкивов. Наличие металлических опилок или абразивной пыли вызывает ускоренное истирание полиуретанового основания.

Компания «РезиноМир» специализируется на поставках индустриальных РТИ, обеспечивая предприятия Санкт-Петербурга и Ленинградской области надежными приводными элементами. Работа ведется преимущественно с юридическими лицами и индивидуальными предпринимателями. Все операции по реализации продукции осуществляются через систему безналичной оплаты. Ремни широкоугольные всех серийных профилей (3M, 5M, 7M, 11M) доступны для оперативной отгрузки. При отсутствии требуемой позиции на складе возможна поставка под заказ по индивидуальным техническим спецификациям. Технические специалисты компании проводят расчет стоимости партии и профессиональную консультация инженера по вопросам подбора аналогов импортного производства (Polyflex и др.). Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов качества и гарантии. Для оформления заявки используйте контакты: +7 (812) 223-43-40, spb@rti-land.ru.

Часто задаваемые вопросы

Как определить износ широкоугольного ремня при визуальном осмотре?

Критическими признаками износа являются: изменение цвета полиуретана (потемнение), появление микротрещин в основании зубьев или на внешней стороне, оголение нитей армирующего корда и засаливание рабочих поверхностей. Если ремень широкоугольный начинает «проседать» в канавке шкива глубже расчетного уровня, это свидетельствует об истирании боковых граней и требует замены изделия.

В чем преимущество использования одиночных широкоугольных ремней в сравнении со спаренными (JB)?

Одиночные ремни широкоугольные обладают максимальной гибкостью и подходят для приводов с самыми малыми диаметрами шкивов. Спаренные ремни (Joined Band), объединенные общим верхним слоем, используются в узлах с высокой вибрацией и пульсирующими нагрузками, так как общая пластина предотвращает переворачивание или соскакивание отдельных ветвей. Выбор зависит от динамических характеристик конкретного привода.

Какие факторы влияют на срок службы ремня в агрессивной среде?

Долговечность полиуретанового эластомера снижается при постоянном воздействии концентрированных кислот и сильных растворителей. Минеральные масла не разрушают структуру полиуретана, но могут снижать коэффициент трения, вызывая проскальзывание. В условиях высокой влажности рекомендуется использовать версии на основе полиэфирных полиуретанов, устойчивых к гидролизу. Гарантия сохраняется при соблюдении регламентированных режимов эксплуатации.

Требуется ли специальный инструмент для натяжения широкоугольных ремней?

Для достижения максимальной эффективности передачи рекомендуется использовать тензометрические приборы, измеряющие частоту собственных колебаний ветви или силу прогиба. Ремни широкоугольные чувствительны к недонатяжению, которое вызывает вибрацию на высоких скоростях, и к перенатяжению, ведущему к разрушению подшипниковых узлов.

Возможно ли изготовление шкивов под ремни широкоугольные под заказ?

Да, при необходимости замены всей передачи инженеры могут рассчитать параметры и изготовить шкивы с углом канавки 60° из алюминиевых сплавов или стали. Правильная геометрия шкива является залогом длительной эксплуатации ремня. Предлагаем комплексное решение: расчет привода, поставка ремней и сопутствующих компонентов.
