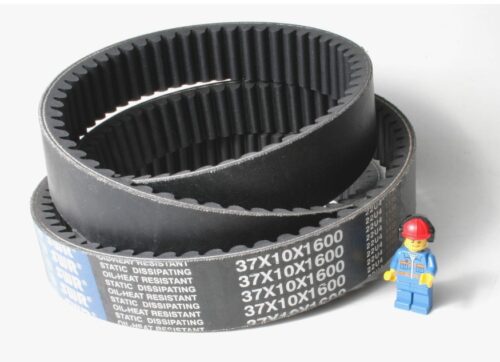

Ремни вариаторные

Ремни вариаторные представляют собой специализированный тип приводных элементов с широким сечением, предназначенный для использования в вариаторных передачах (бесступенчатых трансмиссиях). Функциональное назначение данных изделий заключается в плавной передаче крутящего момента между валами с возможностью оперативного изменения передаточного числа за счет смещения ремня по радиусу шкивов. Основная инженерная задача, решаемая применением вариаторных ремней, — обеспечение стабильной работы привода в условиях высоких поперечных нагрузок и интенсивного тепловыделения, возникающего при постоянном трении боковых граней ремня о диски вариатора.

Ремни вариаторные: технологии производства и материаловедение

Особенности конструкции и методы изготовления

Изготовление вариаторных ремней базируется на методе послойной сборки компонентов с последующей вулканизацией в ротационных или гидравлических прессах. Конструкция включает несущий слой (корд), слой сжатия с фасонным зубом и оберточный слой. Несущий слой выполняется из высокопрочного арамида (кевлара) или полиэфирного кордшнура, обеспечивающего минимальную вытяжку и высокую прочность на разрыв (до 400 МПа). Наличие формованного зуба на нижней грани повышает гибкость изделия, что позволяет использовать шкивы малых диаметров и улучшает теплоотвод от рабочей зоны.

Применяемые эластомеры

Технические свойства изделий определяются составом резиновых смесей, работающих в условиях агрессивного воздействия температуры и трения:

• Хлоропреновые каучуки (CR). Характеризуются высокой износостойкостью и умеренной устойчивостью к маслам. Рабочий диапазон температур составляет -30°С до +90°С.
• Этилен-пропилен-диеновые каучуки (EPDM). Применяются для работы в условиях повышенного нагрева (до +130°С). Обладают исключительной стойкостью к озоновому старению и воздействию атмосферных факторов.
• Бутадиен-нитрильные каучуки (БНК/NBR). Используются в узлах, требующих высокой маслобензостойкости при постоянном контакте со смазочными материалами.

Технические параметры и нормативные стандарты

Геометрические характеристики и классификация

Ремни вариаторные классифицируются по профилю сечения, который определяется шириной большего основания (W), высотой (T) и углом клина (обычно 22°, 26°, 28° или 30°). Различают изделия для промышленного оборудования и сельскохозяйственной техники. Размеры указываются по расчетной длине (Lp/Lw) или внутренней длине (Li) в соответствии со стандартами.

Нормативная база включает:

• ГОСТ 24848.1-81 — для вариаторных ремней промышленного оборудования.
• ГОСТ 26379-84 — для вариаторных ремней сельскохозяйственных машин.
• ISO 1604, DIN 7719 — международные стандарты для клиновых вариаторных ремней.

Сферы и примеры применения

Широкий мощностной диапазон позволяет интегрировать ремни вариаторные в системы управления скоростью различных механизмов.

Основные отрасли применения:

• Агропромышленный комплекс: приводные узлы зерноуборочных и кормоуборочных комбайнов (привод молотильного барабана, выгрузного шнека).
• Тяжелое машиностроение: станочное оборудование (токарные, фрезерные станки с бесступенчатым регулированием оборотов шпинделя).
• Химическая промышленность: мешалки, дозаторы и центрифуги, требующие точной настройки скоростного режима.
• Спецтехника: снегоходы, квадроциклы и малогабаритные погрузчики.

Важно: критическим фактором долговечности является высокая поперечная жесткость ремня. Недостаточное сопротивление сжатию боковых стенок приводит к деформации профиля («проваливанию» в шкив), что вызывает потерю скорости, перегрев и разрушение кордового слоя в течение первых 10–20 часов эксплуатации.

Практическое применение требует точной соосности шкивов вариатора. Допустимое отклонение не должно превышать 0,2 мм на каждые 100 мм межосевого расстояния.

Компания «РезиноМир» специализируется на поставках индустриальных РТИ, ориентируясь на сотрудничество с юридическими лицами и индивидуальными предпринимателями. Все операции по реализации продукции проводятся по системе безналичной оплаты. Ремни вариаторные всех востребованных профилей (16х6, 22х8, 28х10, 32х10, 45х22 и др.) доступны для оперативной отгрузки в Санкт-Петербурге и Ленинградской области. При необходимости возможна поставка изделий под заказ по индивидуальным техническим заданиям или чертежам для редких моделей импортного оборудования. Профессиональная консультация инженера по вопросам подбора аналогов и расчет стоимости партии выполняются специалистами компании в рабочем порядке. Предлагаем купить в СПб продукцию оптом с предоставлением сертификатов соответствия и гарантии. Контактные данные: +7 (812) 223-43-40, spb@rti-land.ru.

Часто задаваемые вопросы

Как определить износ вариаторного ремня без демонтажа?

Признаками предельного износа являются: снижение максимальной скорости техники при неизменных оборотах двигателя (проскальзывание), появление нехарактерного свиста, повышенная вибрация вариаторного узла. Визуально на ремне могут наблюдаться выкрашивание зубьев, оголение нитей корда на боковых гранях и уменьшение ширины профиля более чем на 10% от номинала.

Влияет ли твердость резины на работу вариатора?

Да, твердость по Шору А определяет коэффициент трения и износостойкость. Слишком мягкий материал обеспечит высокий зацеп, но быстро сотрется о диски. Излишне твердый материал (свыше 90 Шор А) может привести к ускоренному износу металлических шкивов и снижению КПД передачи из-за проскальзывания при пиковых нагрузках.

Какие факторы влияют на срок службы в агрессивной среде?

Долговечность зависит от концентрации паров ГСМ, запыленности и рабочей температуры. Попадание масла на ремни вариаторные из хлоропрена вызывает разбухание резины. Абразивная пыль действует как притирочная паста, стачивая рабочие грани и уменьшая расчетную ширину. Гарантия на изделия сохраняется только при наличии защитных кожухов и соблюдении температурного режима.

Возможно ли заменить импортный ремень отечественным аналогом по ГОСТ?

Замена возможна, если совпадают ключевые параметры: ширина, высота, угол клина и расчетная длина. Однако стоит учитывать, что в импортных стандартах (ISO) и отечественных (ГОСТ) методы измерения длины могут отличаться (внутренняя против расчетной). Перед закупкой рекомендуется рассчитать стоимость и проконсультироваться с инженером для исключения ошибок в подборе.

Как рассчитать периодичность технического обслуживания вариаторного привода?

Интервал обслуживания зависит от условий эксплуатации (нагруженность, количество включений). Для сельскохозяйственной техники осмотр проводится ежедневно в период уборки. Для промышленного оборудования — каждые 500–1000 моточасов. Своевременный контроль натяжения и очистка дисков вариатора позволяют увеличить ресурс ремня на 25–30%.
