Рукава антистатические

Рукава антистатические — это гибкие трубопроводы с токопроводящим слоем в конструкции, предназначенные для безопасной транспортировки легковоспламеняющихся жидкостей, горючих газов, сыпучих материалов и пылей. Их ключевое функциональное назначение в промышленных системах — обеспечение непрерывного отвода статического электричества, возникающего при движении продукта по рукаву, для предотвращения искрообразования. Данный вид изделий решает задачу исключения риска воспламенения или взрыва, обеспечивая электропроводящий путь между соединяемым оборудованием и гарантируя искробезопасность технологических операций.

Рукава антистатические: конструкция, стандарты и материалы

Технология производства и конструктивные особенности

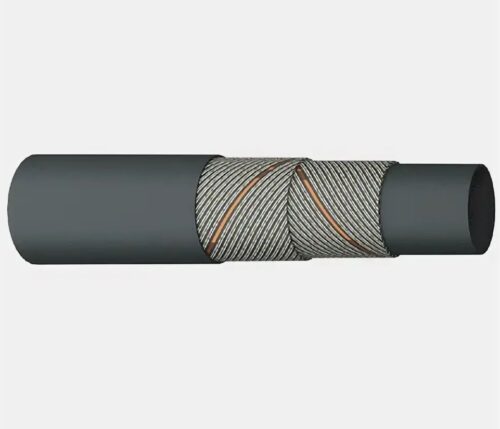

Метод изготовления — многослойная экструзия с совмещенной вулканизацией. Конструкция включает внутренний герметизирующий слой из маслобензостойкой резины, один или несколько силовых текстильных или металлотросовых каркасов и внешний износостойкий слой. Антистатические свойства обеспечиваются интегрированным токопроводящим слоем. Этот слой выполняется либо в виде вулканизированной в тело рукава спирали из медной или стальной проволоки, либо путем введения в резиновую смесь специальных токопроводящих наполнителей (технический углерод, графит). Сопротивление между металлическими концевыми фитингами не должно превышать 1 МОм на метр длины.

Применяемые материалы и нормативная база

Внутренний слой изготавливается из бутадиен-нитрильного каучука (БНК/СКН) с содержанием нитрила 28–34%, обеспечивающего стойкость к углеводородам, маслам и топливам. Для специализированных задач применяются смеси на основе FKM (фторкаучука). Внешний слой формируется из износостойких резин на основе каучуков СКИ-3 или неопрена, стойких к атмосферным воздействиям, озону и температуре от -50°С до +100°С.

Производство и приемка регламентируются стандартами:

• ГОСТ 10362-2017: «Рукава резиновые напорные с текстильным или металлотросовым каркасом. Общие технические условия». Определяет основные параметры.

• ISO 8031:2020: «Rubber and plastics hoses and hose assemblies — Determination of electrical resistance». Метод контроля удельного объемного и поверхностного сопротивления.

• Технический регламент Таможенного союза ТР ТС 032/2013: «О безопасности оборудования, работающего под избыточным давлением». Устанавливает требования к безопасности.

Экспертное уточнение: Антистатические свойства рукава сохраняются только при обеспечении надежного электрического контакта между его токопроводящим элементом и металлическими фитингами с обеих сторон, которые, в свою очередь, должны быть заземлены. Монтаж с использованием диэлектрических уплотнений или окрашенных фланцев нарушает цепь заземления и делает рукав небезопасным.

Технические параметры и классификация

Рукава антистатические классифицируются по ряду ключевых параметров:

• Условный проход (Ду): от 25 до 400 мм.

• Рабочее давление (Рр): от 0.4 до 4.0 МПа.

• Диапазон температур транспортируемой среды: от -40°С до +90°С для стандартных исполнений.

• Минимальный радиус изгиба (Rmin): от 150 до 2000 мм в зависимости от диаметра и конструкции.

• Удельное электрическое сопротивление: не более 10⁶ Ом·м (по ISO 8031).

Сравнительный анализ и практические рекомендации по выбору

Сферы применения и критерии выбора

Рукава антистатические являются обязательным элементом систем на объектах с повышенными требованиями пожарной и взрывобезопасности в регионе Северо-Запада:

• Нефтегазовый комплекс и логистика: Перекачка светлых и темных нефтепродуктов, сжиженных углеводородных газов (СУГ) на автозаправочных станциях, нефтебазах, в резервуарных парках морских портов.

• Химическая и лакокрасочная промышленность: Транспортировка легковоспламеняющихся растворителей, мономеров, жидких химических реагентов.

• Производство и транспортировка сыпучих материалов: Пневмотранспорт муки, сахарной пудры, зерна, пластиковых гранул, где трение частиц генерирует значительный электростатический заряд.

• Угольная и горнодобывающая отрасль: Подача жидкостей для гидравлики и орошения в условиях запыленных и взрывоопасных сред.

Выбор конкретного типа рукава осуществляется на основе анализа условий эксплуатации:

Сравнительная таблица характеристик различных типов антистатических рукавов:

Порядок выбора и контроля

1. Определение характеристик среды: химический состав, температура, абразивность.

2. Расчет рабочих параметров: давление (пиковое и рабочее), диаметр прохода на основе требуемой скорости потока.

3. Выбор конструкции: для всасывающих линий обязательна проверка на стойкость к вакууму; для стационарной прокладки важна стойкость внешнего слоя к УФ-излучению.

4. Проверка маркировки: изделие должно иметь четкую маркировку с указанием стандарта, рабочего давления, даты изготовления и отметки об антистатическом исполнении (например, «ANTISTATIC»).

Компания «РезиноМир» в Санкт-Петербурге осуществляет поставки продукции для юридических лиц и индивидуальных предпринимателей. Взаимодействие строится на договорной основе с использованием системы безналичных расчетов. Наличие склада в регионе позволяет организовать оперативную отгрузку рукавов антистатических стандартной номенклатуры. Для подбора изделий под конкретные параметры технологической линии и получения консультаций инженерно-технический отдел доступен по телефону +7 (812) 223-43-40 и электронной почте spb@rti-land.ru.

Ответы на частые вопросы (FAQ)

Как на практике проверить антистатические свойства рукава после его монтажа?
Для контроля необходимо использовать омметр с соответствующим диапазоном измерения. Замер электрического сопротивления проводится между металлическими концевыми фитингами (арматурой) смонтированного рукава. Полученное значение в Омах делится на длину рукава в метрах. Результат не должен превышать 1 МОм/м (1 000 000 Ом/м). Такую проверку рекомендуется выполнять перед вводом в эксплуатацию и периодически в соответствии с графиком ТО.

В чем отличие «антистатического» рукава от «токопроводящего» или «искробезопасного»?
Терминология может варьироваться, но в технических стандартах (ISO 8031) принято следующее деление:

• Антистатический (Anti-static): Удельное объемное сопротивление от 10⁵ до 10⁸ Ом·м. Предотвращает накопление заряда.

• Токопроводящий (Conductive): Удельное сопротивление менее 10⁵ Ом·м. Обеспечивает очень быстрое стекание заряда.

• Искробезопасный — это свойство всей собранной системы (рукав + фитинги + заземление), а не только изделия. Рукав должен быть как минимум антистатическим, но финальную оценку безопасности дает расчет для конкретных условий.

Каков типовой срок службы рукава и от чего он зависит?
Срок службы не нормирован единым стандартом и зависит от условий. На ресурс влияют:

• Рабочие циклы: Постоянное давление сокращает ресурс меньше, чем частые импульсные нагрузки.

• Температурный режим: Превышение паспортного диапазона температуры среды ускоряет старение резины.

• Внешние воздействия: Механический изгиб, трение, воздействие УФ-лучей (для наружной прокладки).

• Химическая совместимость: Набухание или деструкция внутреннего слоя.
  Визуальными признаками для замены являются трещины на поверхностях, вздутия, расслоение каркаса или утечки. Стандартный межконтрольный интервал визуального осмотра — 1 месяц, детальной проверки — 1 год.
