Рукава для промывки скважин

Рукава для промывки скважин — это гибкие напорно-всасывающие трубопроводы, предназначенные для перекачки буровых растворов, технической воды и промывочных жидкостей при бурении, освоении и ремонте скважин. Их ключевое функциональное назначение — обеспечение циркуляции технологической жидкости между насосным агрегатом и устьем скважины под высоким рабочим и импульсным давлением. Данный вид изделий решает задачу надежной работы в условиях абразивных сред, переменных нагрузок и сложных погодных условий, характерных для полевых геологоразведочных и строительных работ.

Рукава для промывки скважин: конструкция и нормативная база

Технология производства и конструктивные особенности

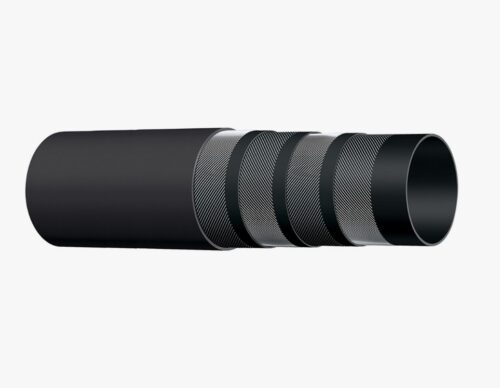

Основной метод изготовления — многослойная навивка с совмещенной вулканизацией. Конструкция включает внутренний герметизирующий слой, силовой каркас из нескольких слоев высокопрочного текстильного корда или стальной проволочной оплетки и внешний износостойкий защитный слой. Технология поэтапной навивки и последующей вулканизации в единый монолит обеспечивает высокую устойчивость к расслоению под действием переменного давления и ударных гидравлических нагрузок.

Применяемые материалы и ключевые свойства

Внутренний (рабочий) слой формуется из резиновых смесей на основе износостойких каучуков:

• Маслобензостойкие смеси на основе бутадиен-нитрильного каучука (БНК/СКН): Содержание нитрила 28–34%, что обеспечивает стойкость к углеводородным жидкостям, маслам и буровым растворам на их основе.

• Смеси на основе натурального каучука (НК) и стирол-бутадиенового каучука (СКС): Применяются для работ с водными и глинистыми растворами, обладают высокой эластичностью и сопротивлением разрыву.
  Силовой каркас изготавливается из синтетических нитей (полиэстер, арамид) или стальной оцинкованной проволоки. Внешний слой — из резины, стойкой к истиранию, озону и ультрафиолету с диапазоном рабочих температур от -45°С до +80°С.

Нормативные стандарты и технические параметры

Производство рукавов для промывки скважин регламентируется специализированными стандартами, учитывающими отраслевую специфику:

• ГОСТ 18698-2019: «Рукава резиновые напорные с текстильным каркасом для воды, пищевых и химических продуктов. Технические условия». Определяет общие требования для напорных рукавов.

• API 7K: «Drilling and Well Servicing Equipment» (Оборудование для бурения и обслуживания скважин). Международный стандарт, устанавливающий требования к оборудованию, включая гибкие линии.

• ТУ 38.105.376-92: Специализированные технические условия для буровых рукавов.

Основные технические параметры:

• Условный проход (Ду): от 32 до 150 мм.

• Рабочее давление (Рр): от 4.0 до 32.0 МПа.

• Испытательное давление: В 1.5–2 раза выше рабочего.

• Минимальный радиус изгиба: от 300 до 1200 мм.

Техническое предупреждение: Перед каждым циклом работ, особенно после длительного хранения или транспортировки, необходимо проводить визуальный осмотр и гидравлическое испытание рукава на давление, в 1.25 раза превышающее рабочее. Проверка позволяет выявить скрытые повреждения каркаса, которые могут привести к внезапному разрыву в процессе промывки.

Применение и рекомендации по выбору рукавов для промывки скважин

Сферы применения в Санкт-Петербурге и Ленинградской области

Конструкция рукавов для промывки скважин определяет их использование в следующих отраслях региона:

• Геологоразведка и инженерные изыскания: Обеспечение циркуляции промывочного раствора в установках колонкового и вращательного бурения при изысканиях под строительство.

• Строительство и закладка свай: Подача бетонной смеси или бентонитового раствора при устройстве буронабивных свай на крупных строительных объектах.

• Водоснабжение и гидрогеология: Бурение и промывка водозаборных скважин, ремонтно-восстановительные работы на существующих скважинах.

• Промышленная и экологическая очистка: Перекачка жидкостей при очистке дренажных систем, ливневой канализации, химической промывке технологических емкостей.

Критерии выбора и сравнительный анализ

Выбор конкретного типа рукава осуществляется на основе комплексного анализа условий предстоящих работ.

Сравнительные характеристики рукавов для различных условий промывки:

Ключевые критерии выбора:

1. Рабочее и пиковое давление в системе циркуляции.

2. Химический состав и абразивность промывочной жидкости.

3. Наружный диаметр и гибкость, необходимые для компоновки буровой установки в стесненных условиях.

4. Температурный режим и климатические условия проведения работ.

5. Требования безопасности: Наличие в конструкции антистатических элементов при работе с горючими жидкостями.

Основные отрасли-потребители в регионе:

• Специализированные организации по бурению и обустройству скважин.

• Строительные холдинги, занимающиеся фундаментными работами.

• Предприятия жилищно-коммунального хозяйства и водоканалы.

• Сервисные компании по ремонту и очистке инженерных систем.

Компания «РезиноМир» в Санкт-Петербурге работает с юридическими лицами и индивидуальными предпринимателями, осуществляя поставки на условиях безналичного расчета в рамках договора. Наличие склада в регионе позволяет обеспечить оперативную отгрузку рукавов для промывки скважин стандартной номенклатуры. Для подбора изделий по техническим параметрам и получения консультаций специалисты доступны по телефону +7 (812) 223-43-40 и электронной почте spb@rti-land.ru.

Ответы на частые вопросы (FAQ)

Как определить максимальное рабочее давление для рукава при выборе?
Максимальное рабочее давление определяется по паспортным данным изделия, нанесенным на его маркировку. При выборе необходимо учитывать не только номинальное давление насоса, но и возможные гидравлические удары и пульсации в системе. Рекомендуется выбирать рукав, паспортное рабочее давление которого минимум на 20–25% превышает максимальное расчетное давление в системе циркуляции промывочной жидкости. Для устьевых линий применяются рукава с запасом прочности не менее 4:1.

Какие факторы наиболее сильно влияют на срок службы бурового рукава?
На ресурс рукава для промывки скважин влияет комплекс факторов:

• Режим давления: Частые циклы включения/выключения и гидроудары сокращают срок службы силового каркаса.

• Абразивность среды: Перекачка растворов с высоким содержанием твердой фазы (песок, шлам) приводит к износу внутреннего слоя.

• Химическая совместимость: Контакт внутреннего слоя с химическими реагентами, на которые он не рассчитан, вызывает набухание или деструкцию резины.

• Условия монтажа и хранения: Радиус изгиба меньше минимально допустимого, скручивание, воздействие масел и солнечного ультрафиолета снижают ресурс.

Предлагает ли компания услуги по ремонту или изготовлению рукавов по нестандартным чертежам?
Да, компания «РезиноМир» предоставляет услуги по изготовлению рукавов для промывки скважин под заказ. Это включает производство изделий нестандартной длины, диаметра, с особыми типами концевой арматуры (быстросъемные соединения, фланцы под спецификацию) и с использованием материалов, адаптированных под конкретные химические среды. Для запуска в производство требуется предоставить техническое задание или чертеж для инженерной оценки и расчета стоимости.
