Рукава напорные

Рукава напорные представляют собой гибкие трубопроводы, предназначенные для транспортировки жидких и газообразных сред под избыточным давлением. Их ключевая функция — обеспечение надежного и гибкого соединения в гидравлических и пневматических системах, где требуется подача среды под постоянным или переменным давлением. Данные изделия решают задачу создания мобильного и герметичного канала для перемещения рабочих жидкостей в условиях, где применение жестких трубопроводов невозможно или неэффективно.

Рукава напорные: конструкция и материалы

Конструкция напорных рукавов является многослойной, что обеспечивает их работоспособность в широком диапазоне условий эксплуатации. Каждый слой выполняет определенную функцию, обеспечивая совместную работоспособность.

Технология производства

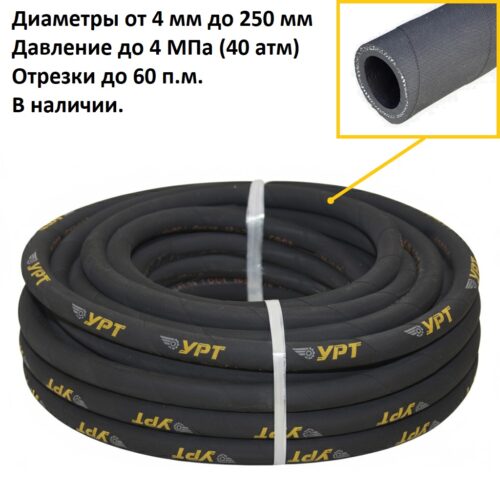

Производство напорных рукавов включает несколько последовательных этапов. Сначала методом экструзии формируется внутренний слой из резиновой смеси, обладающий необходимой химической стойкостью. Затем на этот слой наматывается армирующий каркас, который может состоять из одного или нескольких слоев текстильной нити или спиралей из стальной проволоки, обеспечивая способность рукава выдерживать рабочее давление. Завершающим этапом является вулканизация наружного защитного слоя, защищающего армирующий каркас от механических повреждений и атмосферных воздействий.

Применяемые материалы

Состав материалов напрямую влияет на эксплуатационные характеристики рукава и determines его сферу применения.

• Внутренний слой: Изготавливается из специальных резиновых смесей. Наиболее распространены:
  • Бутадиен-нитрильный каучук (БНК): Обеспечивает высокую стойкость к маслам, нефтепродуктам и растворителям.
  • Этилен-пропилен-диеновый каучук (EPDM): Обладает отличной стойкостью к воде, щелочам, кислотам и атмосферным воздействиям.
  • Фторкаучук (FKM/Viton): Применяется для рукавов, работающих в агрессивных средах и при высоких температурах.
• Армирующий слой: Представляет собой каркас из текстильной нити или стальной проволоки. Свойства: способность выдерживать рабочее давление, сохранение геометрии при изгибе.
• Наружный слой: Выполняется из атмосферостойкой резины, как правило, на основе БНК или неокрашенной резины. Свойства: защита армирующего слоя от механических повреждений и УФ-излучения.

Важно: превышение рабочего давления или использование рукава с несовместимым химическим составом среды может привести к swelling (набуханию) резины, потере прочности и последующему разрыву. Рекомендуется строго следовать техническим характеристикам, указанным производителем.

Технические характеристики и классификация

Классификация напорных рукавов основана на их ключевых параметрах, определяющих сферу применения и условия эксплуатации.

Нормативная база

Напорные рукава изготавливаются в соответствии с требованиями государственных стандартов. Основным документом является ГОСТ 5286-58 «Рукава резиновые напорные и всасывающие общего назначения». Для рукавов, предназначенных для транспортировки нефтепродуктов, применяются ГОСТ 13356-84, а для пищевых сред — специальные ТУ.

Ключевые параметры

Основными техническими параметрами, на которые следует ориентироваться при выборе, являются:

• Диаметр внутренний (DN): Определяет пропускную способность рукава. Стандартные диаметры варьируются от 12,5 мм до 300 мм.
• Рабочее давление (PN): Максимальное давление, которое может выдержать рукав без деформации. Диапазон typically составляет от 0,3 МПа до 25 МПа.
• Температурный диапазон: Рабочая температура среды и окружающей среды. Стандартный диапазон составляет от -40 °С до +200 °С в зависимости от материала.
• Длина: Стандартная длина рукавов составляет 5 м, 10 м и 20 м. Допускается изготовление рукавов нестандартной длины по запросу.

Сферы и примеры применения

Напорные рукава находят применение в широком спектре отраслей, где требуется транспортировка жидкостей и газов под давлением.

Основные отрасли применения:

• Нефтегазовая промышленность (транспортировка топлива, масел).
• Химическая и фармацевтическая промышленность (перекачка реагентов).
• Пищевая и перерабатывающая промышленность (транспортировка продуктов, воды).
• Строительство и сельское хозяйство (водоснабжение, орошение).
• Машиностроение (гидравлические и пневматические системы).

Компания «РезиноМир» предлагает поставку напорных рукавов для юридических лиц и индивидуальных предпринимателей. Мы работаем по системе безналичных расчетов и обеспечиваем оперативную отгрузку продукции в регионе Санкт-Петербурга и Ленинградской области.

Для консультации инженера и расчета стоимости обращайтесь по телефону +7 (812) 223-43-40 или электронной почте spb@rti-land.ru.

Часто задаваемые вопросы

Вопрос: Как выбрать между текстильным и стальным армированием?

Ответ: Выбор типа армирования зависит от требуемого рабочего давления и гибкости. Текстильное армирование обеспечивает более высокую гибкость и подходит для рукавов с рабочим давлением до 1,6 МПа. Стальное армирование позволяет выдерживать более высокие давления (до 25 МПа и выше) и обеспечивает лучшую стойкость к внешним механическим повреждениям, но рукав становится менее гибким.

Вопрос: Возможно ли изготовление рукавов по нестандартным чертежам или ТЗ?

Ответ: Да, многие производители, включая тех, с кем сотрудничает «РезиноМир», предоставляют возможность изготовления рукавов по индивидуальным размерам, чертежам или техническим заданиям. Это позволяет оптимизировать систему подачи под конкретные требования объекта.

Вопрос: Каковы основные факторы, влияющие на срок службы рукава?

Ответ: Срок службы напрямую зависит от соблюдения условий эксплуатации. Ключевые факторы: соответствие материала рукава транспортируемой среде (химическая стойкость), работа в пределах допустимого давления и температуры, правильность монтажа (избегание перегибов и зажимов) и условия хранения. Рукава, хранящиеся вдали от источников тепла и ультрафиолетового излучения, сохраняют свои свойства дольше.
