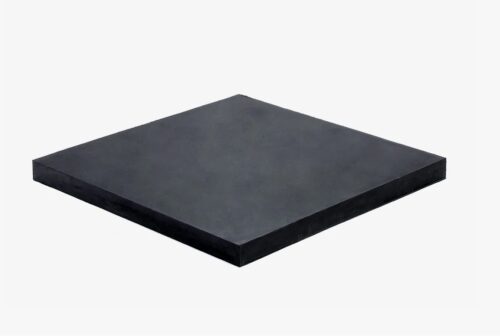

Пластина виброизоляционная (ВЭП)

Специализированная техническая пластина ВЭП (виброизолирующая эластомерная пластина) представляет собой конструкционный материал, обладающий высокими диссипативными свойствами, предназначенный для снижения уровня структурного шума и гашения механических колебаний. Изделие выступает в качестве демпфирующего интерфейса между фундаментом и промышленным оборудованием. Основное функциональное назначение материала в инженерных системах — предотвращение передачи динамических нагрузок на несущие конструкции зданий и увеличение межремонтного интервала станков за счет снижения разрушительного воздействия вибрации.

Внедрение виброзащитных элементов решает критическую задачу обеспечения точности производственных процессов (например, при высокоточной металлообработке) и соблюдения санитарных норм по шуму и вибрации на рабочих местах (СанПиН). В отличие от стандартных резиновых настилов, материал ВЭП характеризуется специфическим модулем упругости, что позволяет эффективно поглощать энергию колебаний в широком частотном диапазоне.

Пластина виброизоляционная (ВЭП): технические характеристики и производство

Промышленный выпуск изделий осуществляется методом формовой вулканизации в гидравлических прессах под высоким давлением, что обеспечивает однородность структуры материала по всему объему и стабильность физико-механических показателей. Пластина виброизоляционная (ВЭП) изготавливается из композитных резиновых смесей на основе нитрильного каучука (NBR) или бутадиен-стирольных групп. Рецептура смеси разрабатывается таким образом, чтобы обеспечить гистерезисные потери (превращение механической энергии колебаний в тепловую) при циклических деформациях.

Нормативная база и параметры

Производство регламентируется Техническими условиями (ТУ), разработанными на базе отраслевых стандартов, например, ТУ 2534-001-32461352-2002. Изделия выпускаются в виде листов стандартных размеров (500х500 мм, 700х700 мм) толщиной от 10 до 40 мм.

Ключевые эксплуатационные характеристики:

• Твердость по Шору А: 60–80 единиц (оптимизировано для восприятия статических нагрузок).
• Рабочий температурный диапазон: от -45°С до +100°С.
• Допустимая статическая нагрузка: 0.15–0.5 МПа (в зависимости от марки).
• Коэффициент звукопоглощения: зависит от частоты, достигает максимума в диапазоне средних частот.
• Условная прочность при растяжении: не менее 8–10 МПа.

Стойкость к средам

Благодаря использованию маслобензостойких каучуков (группа МБС), пластина виброизоляционная (ВЭП) сохраняет свои свойства при контакте с индустриальными маслами, смазочно-охлаждающими жидкостями (СОЖ), эмульсиями и дизельным топливом. Это позволяет эксплуатировать материал в условиях «грязных» цехов металлообработки и машинных залах без дополнительной защиты.

Инженерные особенности применения и монтажа

Эффективность виброизоляции определяется корректным расчетом удельной нагрузки на материал. При проектировании виброопор инженерам необходимо учитывать массу оборудования и площадь опирания. Материал работает как пружинно-демпфирующий элемент.

Основные отрасли применения:

• Станкостроение: установка токарных, фрезерных станков, прессового оборудования, гильотин.
• Вентиляция и кондиционирование: монтаж промышленных вентиляторов, чиллеров, крышных кондиционеров (руфтопов) для исключения гула в воздуховодах.
• Энергетика и насосное оборудование: виброразвязка насосных групп, дизель-генераторных установок, компрессоров.
• Лифтовое хозяйство: демпфирование лебедок и приводов лифтов.

Сравнение виброизоляционных материалов

Для обоснованного выбора между специализированной пластиной ВЭП и обычной технической резиной (ТМКЩ/МБС) целесообразно провести сравнительный анализ их свойств.

Важно: Монтаж оборудования на виброизоляционную пластину без предварительного выравнивания основания категорически не допускается. Наличие точечных выступов или дефектов бетонного пола под пластиной приведет к неравномерному распределению нагрузки, локальному перенапряжению материала и потере демпфирующих свойств узла.

Компания «РезиноМир» осуществляет поставки промышленных виброизоляционных материалов для предприятий Санкт-Петербурга и Ленинградской области. Деятельность компании ориентирована на B2B-сектор: сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями. Все расчеты производятся через систему безналичной оплаты с предоставлением полного пакета сопроводительной документации (УПД, паспорта качества).

Складская программа сформирована таким образом, чтобы обеспечить оперативную отгрузку востребованных типоразмеров ВЭП. Технический департамент предлагает услуги по подбору материала: инженеры готовы рассчитать стоимость комплектации объекта, предложить оптовые цены на объемные заказы или обсудить возможность поставки продукции под заказ с нестандартными характеристиками. Чтобы купить в СПб необходимую партию, уточнить наличие или получить консультацию, свяжитесь с отделом продаж по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. Гарантия на продукцию предоставляется в соответствии с регламентами производителя.

Часто задаваемые вопросы (FAQ)

1. Нужно ли крепить пластину ВЭП к полу анкерными болтами?
В большинстве случаев при установке тяжелого оборудования (станков) крепление анкерами не требуется. Пластина виброизоляционная (ВЭП) обладает высоким коэффициентом трения, что в сочетании с массой станка надежно фиксирует оборудование на фундаменте. Если конструкция предполагает анкерное крепление, необходимо исключить жесткий контакт болта с рамой станка через использование резиновых втулок и шайб, иначе вибрация будет передаваться через болт («звуковой мостик»).

2. Как подобрать толщину пластины для конкретного станка?
Выбор толщины зависит от частоты возмущающей силы (оборотов двигателя) и требуемой эффективности виброизоляции. Для высокочастотных вибраций (электродвигатели, вентиляторы) достаточно толщины 10–20 мм. Для низкочастотных ударных нагрузок (прессы, молоты) рекомендуется использовать пластины толщиной 30–40 мм или собирать пакет из нескольких слоев.

3. Можно ли резать материал ВЭП самостоятельно?
Да, материал поддается механической обработке. Раскрой можно производить дисковыми ножами, ленточными пилами или методом гидроабразивной резки. При использовании абразивного инструмента (болгарки) возможно оплавление краев и появление запаха горелой резины, поэтому данный метод не рекомендуется для точного раскроя.

4. Каков срок службы виброизоляционной пластины?
При соблюдении допустимых статических нагрузок (отсутствие перегрузки) и температурного режима срок службы составляет не менее 10–15 лет. Материал устойчив к старению, однако прямой солнечный свет (УФ-излучение) может ускорить деградацию поверхностного слоя, если оборудование установлено на улице без защиты.

5. Отличается ли ВЭП от ковриков диэлектрических?
Это принципиально разные материалы. Диэлектрические ковры предназначены для защиты от поражения электрическим током и имеют нормируемую электрическую прочность, но слабые механические свойства. Пластина ВЭП — это конструкционный материал для восприятия механических нагрузок, он не тестируется на пробой и не может служить средством электрозащиты.
