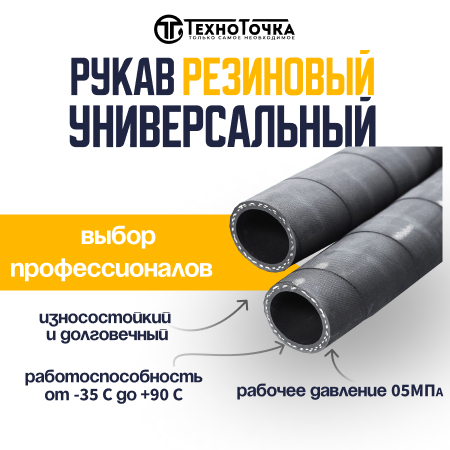

Универсальный резиновый шланг (URT)
Показаны все результаты (16)Цены: по возрастанию
Универсальный резиновый рукав (шланг) представляет собой многофункциональный гибкий трубопровод, предназначенный для подачи под давлением жидкостей, газов и сыпучих материалов. Конструктивно изделие состоит из внутреннего герметизирующего слоя резины, силового каркаса (армирования) и наружного защитного слоя. Ключевое функциональное назначение данных изделий в промышленных системах — транспортировка рабочих сред (вода, воздух, инертные газы, слабые растворы химикатов) в технологических линиях, где не требуется использование узкоспециализированных рукавов высокого давления или химически стойких шлангов.
Применение универсальных рукавов решает задачу унификации складских запасов предприятия и обеспечения оперативного подключения пневматического, гидравлического или насосного оборудования. Эластомерная основа обеспечивает изделию гибкость и виброгасящие свойства, компенсируя неточности монтажа жестких трубопроводов и демпфируя гидроудары в системе.
Технические характеристики и конструкция: универсальный резиновый шланг (URT)
Производство промышленных рукавов общего назначения осуществляется методом экструзии с последовательным наложением слоев. Технологический цикл включает экструдирование внутренней камеры, оплетку нитяным каркасом на оплеточных машинах (или навивку корда) и наложение наружного слоя с последующей вулканизацией в котлах или непрерывным методом. Универсальный резиновый шланг (URT) характеризуется сбалансированным соотношением гибкости и прочности на разрыв.
Материалы и химическая стойкость
Эксплуатационные свойства определяются типом каучука, используемого во внутреннем и наружном слоях. Наиболее распространены следующие композиции:
- EPDM (Этилен-пропиленовый каучук): Обеспечивает отличную стойкость к горячей воде, пару (до определенного предела), озону и атмосферному старению. Является базовым материалом для рукавов подачи воздуха и воды.
- NBR (Бутадиен-нитрильный каучук): Применяется в модификациях, требующих стойкости к маслам, топливу и жирам.
- SBR (Бутадиен-стирольный каучук): Используется в качестве экономичной основы для сред, не содержащих нефтепродуктов, часто в комбинации с натуральным каучуком для повышения абразивостойкости.
Армирующий слой выполняется из синтетических нитей (полиэфир, полиамид, арамид), уложенных методом навивки или чулочной оплетки. Это обеспечивает запас прочности 3:1 или 4:1 (отношение разрывного давления к рабочему).
Нормативные стандарты и классификация
Производство универсальных рукавов в РФ и мире регламентируется рядом стандартов. Основными документами являются:
- ГОСТ 10362-2017: «Рукава резиновые напорные с нитяным усилением без концевой арматуры». Регламентирует изделия для подачи воздуха, инертных газов, воды, бензина, масел.
- ГОСТ 18698-79: «Рукава резиновые напорные с текстильным каркасом». Описывает классы рукавов (Б — бензин, В — вода, Г — газ, Ш — штукатурные и др.).
- ISO 2398: Международный стандарт для резиновых рукавов, армированных тканью, для воды и воздуха.
Рабочие параметры
В зависимости от диаметра и типа армирования, универсальный резиновый шланг (URT) имеет следующие характеристики:
- Внутренний диаметр: от 6 до 300 мм.
- Рабочее давление: обычно в диапазоне 0.6–2.5 МПа (6–25 бар).
- Температурный диапазон: стандартно от -35°С до +100°С (для EPDM до +120°С).
- Радиус изгиба: от 4 до 10 диаметров рукава (зависит от жесткости стенки).
Применение и критерии выбора
Инженерам и снабженцам при выборе рукава необходимо учитывать совместимость материала внутреннего слоя с перекачиваемой средой. Ошибка в выборе (например, использование шланга EPDM для подачи масла) приведет к набуханию резины и перекрытию проходного сечения.
Основные отрасли применения:
- Машиностроение и металлообработка: подача СОЖ к станкам, пневматические магистрали для инструмента (гайковерты, шлифмашины).
- Строительство: подача технической воды, компрессорные линии для отбойных молотков, перекачка строительных растворов (абразивостойкие версии).
- Сельское хозяйство: системы орошения, подача жидких удобрений, чистка оборудования.
- ЖКХ: промывка систем отопления, откачка дренажных вод.
Сравнительный анализ типов рукавов
Для обоснованного выбора целесообразно сравнить свойства универсальных резиновых рукавов с аналогами из других материалов (ПВХ).
| Характеристика | Резиновый шланг (URT) | Рукав из ПВХ (PVC) |
|---|---|---|
| Гибкость при низких температурах | Высокая (до -40°С) | Низкая (дубеет при -5°С) |
| Стойкость к абразивному износу | Высокая | Средняя |
| Температурная стойкость (max) | +100°С … +120°С | +60°С |
| Механическая прочность | Высокая | Средняя |
| Вес погонного метра | Выше | Ниже |
Важно: При монтаже универсального шланга на штуцер необходимо использовать хомуты соответствующего типа (червячные или силовые). Запрещается использование проволочных скруток, так как они прорезают наружный слой резины, повреждают нитяной корд, что приводит к грыжам и разрыву рукава под давлением.
Компания «РезиноМир» специализируется на комплексном обеспечении промышленных предприятий Санкт-Петербурга и Ленинградской области гибкими трубопроводами и РТИ. Ассортимент включает универсальные напорные рукава, соответствующие требованиям ГОСТ и ISO. Мы работаем в сегменте B2B: сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету с предоставлением полного пакета сопроводительной документации (счета-фактуры, паспорта качества).
Складская программа компании позволяет организовать оперативную отгрузку рукавов различных диаметров (бухтами или в нарезку, в зависимости от артикула). Технический отдел готов рассчитать стоимость заказа, проконсультировать по подбору рукавов для специфических сред (масла, химия) и предложить оптовые цены. Чтобы купить в СПб продукцию с гарантией качества, заказать поставку под заказ или уточнить наличие, свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru.
Часто задаваемые вопросы (FAQ)
1. Как определить дату изготовления резинового рукава?
Согласно ГОСТ, маркировка наносится на поверхность рукава методом тиснения или несмываемой краской по всей длине с определенным интервалом. В маркировке указывается наименование завода-изготовителя, класс рукава, рабочее давление, диаметр, ГОСТ и дата выпуска (квартал/год или месяц/год). Гарантийный срок хранения обычно составляет 2–3 года в складских условиях.
2. Можно ли использовать универсальный шланг для питьевой воды?
Стандартный универсальный резиновый шланг (URT) технического назначения изготавливается из смесей, содержащих ингредиенты, не допущенные к контакту с пищей. Вода может приобрести резиновый привкус и запах. Для питьевой воды необходимо использовать специализированные пищевые рукава с белым внутренним слоем, имеющие гигиенический сертификат.
3. Что означает запас прочности 3:1?
Это коэффициент безопасности, указывающий на отношение разрывного давления (Burst Pressure) к рабочему давлению (Working Pressure). Если рабочее давление рукава составляет 1.0 МПа (10 бар), то его разрушение произойдет при давлении не менее 3.0 МПа (30 бар). Это необходимо для компенсации скачков давления (гидроударов) в системе.
4. Влияет ли длина шланга на пропускную способность?
Да, при увеличении длины рукава возрастают гидравлические потери на трение жидкости о стенки, что приводит к падению давления на выходе. При проектировании длинных магистралей необходимо выбирать рукав с большим внутренним диаметром для компенсации этих потерь.
5. Допускается ли эксплуатация рукава при давлении ниже атмосферного (на всасывание)?
Обычные напорные универсальные рукава с нитяным каркасом не предназначены для работы на вакуум (всасывание). Под действием разрежения они «схлопываются» (слипаются). Для работы на всасывание необходимо использовать напорно-всасывающие рукава, армированные металлической спиралью, которая держит форму.
