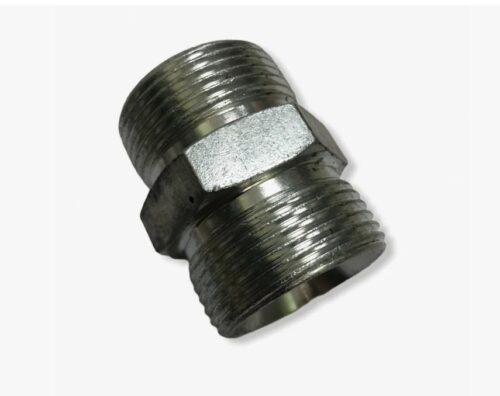

Штуцера

Штуцеры для РВД (фитинги) представляют собой специализированные концевые элементы гидравлических трубопроводов, предназначенные для обеспечения герметичного соединения гибкого рукава с исполнительными механизмами, насосами, распределителями или другой арматурой. Конструктивно изделие состоит из хвостовика (ниппеля), который вставляется внутрь шланга, и соединительной части (головки с гайкой или наружной резьбой), обеспечивающей стыковку с ответным узлом. Фиксация штуцера в рукаве осуществляется методом пластической деформации обжимной муфты на прессовом оборудовании.

Функциональное назначение данных компонентов заключается в интеграции гибкого элемента в жесткую гидравлическую систему с сохранением номинального рабочего давления и пропускной способности магистрали. Инженерная задача при выборе и монтаже штуцера — исключить возможность срыва рукава («выстреливания») при гидроударах и предотвратить утечки рабочей жидкости через резьбовые или фланцевые соединения.

Технические параметры и производство: штуцеры для РВД

Производство гидравлических наконечников осуществляется в соответствии с международными стандартами DIN, SAE, ISO и ГОСТ. Основным методом изготовления является токарная обработка на автоматах продольного точения с ЧПУ из шестигранного или круглого металлопроката. Для серийного производства фитингов сложной формы (например, угловых или фланцевых) применяется технология горячей высадки или пайки компонентов, прошедших предварительную механическую обработку.

Материаловедение и антикоррозийная защита

Эксплуатационный ресурс соединения напрямую зависит от используемых материалов:

• Углеродистая сталь: (Марки 11SMnPb30, сталь 20, 45). Базовый материал для 90% промышленных систем. Для защиты от окисления применяется гальваническое цинкование с пассивацией (желтый или белый цинк). Толщина покрытия составляет 8–15 мкм.
• Нержавеющая сталь: (AISI 304, AISI 316 / 12Х18Н10Т). Необходима для работы в агрессивных химических средах, пищевой промышленности и судостроении.
• Латунь: Используется в пневматических системах и контурах низкого давления для обеспечения безыскровости.

Классификация хвостовиков

Геометрия хвостовика определяет совместимость штуцера с типом рукава:

1. Multifit (Универсальный): «Елочка» с прямым профилем. Подходит для большинства оплеточных (1SN, 2SN) и навивочных (4SP) рукавов при снятии наружного слоя резины или без него (в зависимости от серии).
2. Interlock (Блокировка): Специализированный профиль для рукавов сверхвысокого давления (R13, R15). Требует обязательного снятия наружного и внутреннего слоев резины (skiving). Хвостовик и муфта механически зацепляются за металлокорд рукава, предотвращая срыв при давлениях свыше 42 МПа.

Важно: Недопустимо использование штуцеров серии Multifit для опрессовки рукавов тяжелых серий R13 и R15, работающих в условиях импульсных нагрузок. Отсутствие механического «замка» (Interlock) приведет к разрушению узла и аварийной разгерметизации.

Стандарты резьбовых соединений и применение

Многообразие стандартов штуцеров для РВД обусловлено различиями в инженерных школах (европейская, американская, японская, британская). Корректная идентификация стандарта критична для герметичности.

Основные стандарты уплотнений

Ниже приведена таблица сравнения наиболее распространенных типов соединений:

Уплотнение обеспечивается либо за счет деформации металла (конус-конус), либо с помощью эластомерных колец. Для колец используется резина NBR (нитрил, -30°С…+100°С) или FKM (фторкаучук, -20°С…+200°С).

Отраслевая интеграция

Выбор фитинга диктуется типом оборудования:

• Горнодобывающая промышленность: Фланцевые соединения SFS (6000 PSI) для проходческих комбайнов.
• Коммунальная техника: Метрические штуцеры DKOL для гидроцилиндров отвалов и щеток.
• Станкостроение: Фитинги BANJO для компактной разводки систем смазки.

Компания «РезиноМир» специализируется на оптовых поставках комплектующих для гидравлических систем предприятиям Санкт-Петербурга и Ленинградской области. Работа ведется в сегменте B2B: отгрузка товара осуществляется юридическим лицам и индивидуальным предпринимателям. Расчеты производятся по безналичной системе оплаты.

Складская программа включает широкий ассортимент фитингов всех основных стандартов (DK, BSP, JIC, ORFS, NPTF). Возможна поставка продукции под заказ по чертежам клиента (нестандартные длины, углы гиба, редкие резьбы). Технический отдел предоставляет консультацию инженера по подбору аналогов импортных комплектующих и помогает рассчитать стоимость партии с учетом логистики. Гарантия на изделия предоставляется при соблюдении технологии опрессовки и условий эксплуатации. Для получения счета, уточнения наличия или оформления заявки необходимо связаться с менеджерами по телефону +7 (812) 223-43-40 или направить запрос на электронную почту spb@rti-land.ru. Компания предлагает купить в СПб сертифицированные фитинги, соответствующие требованиям ГОСТ и ISO.

Часто задаваемые вопросы (FAQ)

1. В чем разница между штуцерами DK и DKOL?
Штуцер DK (российский стандарт, часто соответствующий ГОСТ 42705-81) имеет метрическую резьбу и уплотнительный конус 37°, но, как правило, не оснащен резиновым уплотнительным кольцом и имеет низкую совместимость с современными импортными ответными частями. Стандарт DKOL (немецкий стандарт DIN) имеет конус 24° и обязательно оснащен резиновым кольцом (O-ring) на конусе, что обеспечивает значительно более высокую надежность герметизации. Эти стандарты не взаимозаменяемы.

2. Как определить тип резьбы на старом фитинге без маркировки?
Для идентификации необходим штангенциркуль и резьбомер. Сначала измеряется наружный диаметр резьбы (в мм). Затем резьбомером определяется шаг (для метрики) или количество витков на дюйм (для дюймовых резьб). Полученные данные сопоставляются с таблицами стандартов. Также следует визуально оценить тип уплотнения (конус наружу или внутрь, наличие кольца, плоский торец).

3. Можно ли повторно использовать обжимной фитинг?
Нет, хвостовик фитинга при опрессовке подвергается значительным сжимающим нагрузкам, а «замки» на поверхности деформируются для сцепления с резиной. Даже если визуально штуцер выглядит целым, при повторной установке на новый рукав невозможно гарантировать надежность зацепления, что создает высокий риск срыва рукава под давлением. Исключение составляют только специализированные ремонтные фитинги многоразового использования (на винтовой заделке), но они имеют ограничения по давлению.

4. Что такое «угол гиба» фитинга и как он измеряется?
Угол гиба — это геометрический параметр трубчатой части фитинга между головкой и хвостовиком. Стандартные значения: 45° и 90°. Использование гнутых фитингов позволяет упростить трассировку рукава и избежать его критического перегиба возле места присоединения. Существуют также фитинги с удлиненным вылетом (Long Drop) для монтажа в труднодоступных местах.
