Тройники

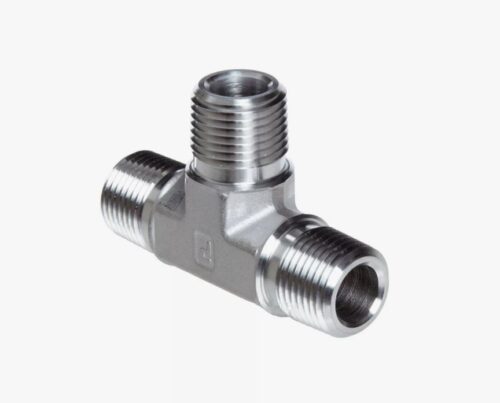

Тройники для гидравлических систем (Т-образные адаптеры) представляют собой вид соединительной арматуры, обеспечивающий разветвление потока рабочей жидкости в трех направлениях или объединение двух потоков в одну магистраль. Конструктивно изделие представляет собой корпус с тремя присоединительными портами, расположенными под углом 90 градусов друг к другу (Т-образная или L-образная конфигурация). Данные компоненты являются критически важными элементами гидросхем, позволяя оптимизировать трассировку трубопроводов и подключать дополнительное оборудование (манометры, датчики, гидроаккумуляторы) к основной линии давления.

Инженерная задача, решаемая применением данных разветвителей, заключается в создании сложных гидравлических контуров без использования громоздких коллекторов и снижении количества сварных соединений. Использование резьбовых тройников обеспечивает ремонтопригодность узла, позволяя производить замену отдельных ветвей рукавов высокого давления (РВД) без демонтажа всей системы.

Технические характеристики и производство: тройники для РВД

Изготовление корпусов гидравлических тройников осуществляется методом горячей объемной штамповки (поковки) с последующей механической обработкой на станках с ЧПУ. Технология горячей штамповки является обязательной для фитингов, работающих под высоким давлением, так как она обеспечивает однородную мелкозернистую структуру металла и отсутствие внутренних напряжений, что исключает риск разрыва корпуса при гидроударах.

Применяемые материалы и защита

В зависимости от условий эксплуатации и агрессивности среды, тройники производятся из следующих материалов:

• Конструкционная сталь: (Марки 20, 35, 45 или европейские аналоги 11SMnPb30). Используется для общепромышленных гидросистем. Обязательно нанесение гальванического покрытия (цинк, цинк-никель) толщиной 8–12 мкм. Коррозионная стойкость в камере соляного тумана составляет от 96 до 500 часов.
• Нержавеющая сталь: (AISI 304, AISI 316Ti / 10Х17Н13М2Т). Применяется в химической, судостроительной и пищевой промышленности. Обеспечивает работу в диапазоне температур от -60°С до +400°С (без уплотнений из эластомеров).
• Латунь: Для пневматических систем и низкого давления.

Для обеспечения герметичности в конструкции адаптеров (особенно с накидными гайками) используются уплотнительные кольца. Материал уплотнений подбирается под среду:

• NBR (Нитрил): Маслобензостойкая резина, твердость 90 Шор А. Диапазон: -30°С … +100°С.
• FKM (Витон): Фторкаучук для высоких температур и агрессивной химии. Диапазон: -20°С … +200°С.

Конструктивные исполнения и стандарты

Геометрия и типы резьб тройников регламентируются международными стандартами:

• DIN 2353 / ISO 8434-1: Метрическая резьба, уплотнение по конусу 24°.
• SAE J514 (JIC): Дюймовая резьба UNF, уплотнение по конусу 37°.
• BS 5200 (BSP): Трубная резьба, конус 60°.
• ORFS: Торцевое уплотнение O-ring (плоский торец).

Важно: При проектировании разводки следует различать тройники с равными проходами (все три резьбы одинаковы) и редукционные (переходные) тройники, где одно или два отверстия имеют другой диаметр резьбы для изменения сечения потока.

Классификация и сферы применения

Тройники классифицируются по типу монтажа на регулируемые (направленные) и корпусные. Регулируемые модели оснащены контргайкой и уплотнительной шайбой, что позволяет выставить нужное положение отвода (направление ветви) относительно корпуса агрегата перед окончательной затяжкой.

Ниже приведена таблица сравнения основных типов конфигурации тройников:

Отраслевая специфика

Тройники для РВД интегрируются в системы с рабочим давлением до 63 МПа (серия S) и до 31.5 МПа (серия L).

Основные отрасли применения:

• Мобильная спецтехника: В экскаваторах и кранах для разводки управления аутригерами и рабочими органами (используются стандарты JIC и ORFS для вибростойкости).
• Станкостроение: В гидравлических прессах и станках с ЧПУ для подключения систем смазки и охлаждения (стандарт DIN, метрика).
• Судостроение: Разводка гидравлики рулевых машин и винто-рулевых колонок (нержавеющая сталь AISI 316).

При монтаже тройников с врезными кольцами необходимо строго соблюдать момент затяжки, чтобы обеспечить врезание кольца в тело трубы, но не деформировать его чрезмерно.

Компания «РезиноМир» специализируется на оптовых поставках соединительной арматуры и комплектующих для промышленных предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие осуществляется с юридическими лицами и индивидуальными предпринимателями на условиях безналичной оплаты.

Логистическая система компании настроена на оперативную отгрузку заказов из наличия, а также поставку специализированных партий под заказ по техническому заданию (чертежам) клиента. Технический отдел предлагает помощь в подборе аналогов, предоставляет консультацию инженера по совместимости резьбовых стандартов и готов рассчитать стоимость комплектации с учетом объема закупки. Гарантия на изделия соответствует нормам производителей и действует при соблюдении эксплуатационных режимов. Для формирования заявки, уточнения актуальных цен и условий сотрудничества необходимо связаться с менеджерами по телефону +7 (812) 223-43-40 или направить запрос на электронную почту spb@rti-land.ru. Компания предлагает купить в СПб сертифицированную продукцию для ответственных узлов.

Часто задаваемые вопросы (FAQ)

1. В чем разница между тройниками типов L (легкая серия) и S (тяжелая серия) по стандарту DIN?
Различие заключается в рабочем давлении и габаритных размерах. Серия S (Schwere) рассчитана на более высокие давления (до 63 МПа) и гидроудары, имеет утолщенные стенки корпуса и меньшее проходное сечение при том же размере резьбы по сравнению с серией L (Leichte). При подборе важно проверять совместимость не только резьбы, но и посадочного конуса и диаметра трубы.

2. Можно ли использовать тройник как смеситель потоков?
Да, гидравлические тройники работают в обоих направлениях: как делители потока (один вход — два выхода) и как сумматоры (два входа — один выход). Однако при объединении потоков необходимо учитывать суммарное давление и пропускную способность выходного порта, чтобы избежать дросселирования и перегрева жидкости.

3. Что такое «позиционируемый» или «регулируемый» тройник?
Это адаптер, который вкручивается в корпус агрегата (насоса, цилиндра) и позволяет зафиксировать отвод под нужным углом. Конструкция включает контргайку и уплотнительное кольцо/шайбу. При монтаже тройник вворачивается, выставляется в нужном направлении, после чего положение фиксируется затяжкой контргайки, обеспечивая герметичность и механическую прочность.

4. Допускается ли использование стальных тройников в системах с водой?
Углеродистая сталь подвержена коррозии в водной среде. Цинковое покрытие обеспечивает временную защиту, но при постоянном контакте с водой или водомасляными эмульсиями с высоким содержанием воды (HFA, HFB) ресурс изделия будет снижен. Для таких задач рекомендуется использовать тройники из нержавеющей стали или латуни, либо убедиться, что эмульсия содержит ингибиторы коррозии.
