Угольники

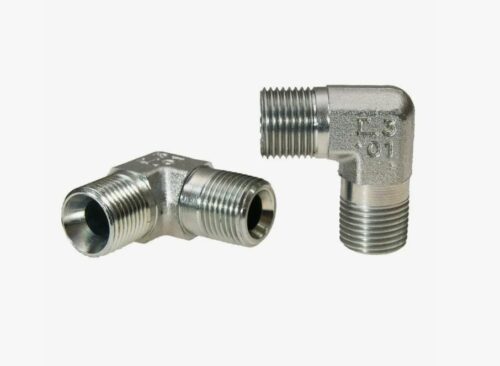

Угловые адаптеры (угольники) для рукавов высокого давления представляют собой категорию соединительной гидравлической арматуры, предназначенную для изменения направления потока рабочей жидкости под углом 90 или 45 градусов. Изделия обеспечивают жесткую фиксацию геометрии трубопровода, позволяя соединять гибкие рукава с агрегатами (насосами, распределителями, цилиндрами) в условиях ограниченного монтажного пространства, где прямой ввод невозможен или приводит к критическому перегибу шланга.

Основная инженерная задача, решаемая применением угловых фитингов, заключается в минимизации механических напряжений в месте заделки рукава и предотвращении его излома при динамических нагрузках. Использование калиброванных угольников позволяет оптимизировать трассировку гидролиний, исключить использование избыточно длинных петель рукавов и обеспечить герметичность соединения при высоком давлении и вибрации.

Технические характеристики и производство: угольники для РВД

Ключевым технологическим методом изготовления корпусов угловых адаптеров для высоких давлений является горячая объемная штамповка (поковка) с последующей механической обработкой посадочных поверхностей и резьб на станках с ЧПУ. В отличие от паяных или гнутых конструкций, штампованный корпус обладает монолитной структурой металла без внутренних концентраторов напряжений, что обеспечивает устойчивость к циклическим гидроударам.

Материалы и защитные покрытия

Для производства угольников используются материалы, регламентированные стандартами DIN и SAE:

• Углеродистая сталь: (Автоматные стали 11SMnPb30, конструкционные стали 20, 35, 45). Основной материал для общепромышленного применения. Обязательно нанесение защитного покрытия методом гальванического цинкования. Толщина слоя цинка составляет 8–12 мкм, что обеспечивает стойкость к коррозии в соляном тумане до 96–120 часов (белая пассивация) или до 500 часов (цинк-никелевое покрытие).
• Нержавеющая сталь: (AISI 304, AISI 316 / 12Х18Н10Т). Применяется в судостроении, химической промышленности и на объектах с агрессивной внешней средой. Температурный диапазон: от -60°С до +400°С (ограничивается только материалом уплотнений).
• Латунь: Используется в пневматических системах и контурах низкого давления.

Герметизация резьбовых соединений и поворотных гаек обеспечивается не только конусным контактом металл-по-металлу, но и эластомерными кольцами.

• NBR (Нитрил): Стандартное уплотнение, твердость 90 Шор А. Рабочая температура: -30°С … +100°С.
• FKM (Фторкаучук): Для высоких температур и химически активных сред. Рабочая температура: -20°С … +200°С.

Стандарты исполнения

Конструкция угольников унифицирована под международные стандарты присоединения:

• DIN 2353 / ISO 8434-1: Метрическая резьба, уплотнение по конусу 24°.
• SAE J514 (JIC): Дюймовая резьба UNF, уплотнение по конусу 37°.
• BS 5200 (BSP): Трубная резьба G, уплотнение по конусу 60°.
• ORFS: Торцевое уплотнение (Flat Face) с O-ring, резьба UNF.

Классификация и особенности монтажа

При проектировании гидросистем важно учитывать не только тип резьбы, но и гидродинамические характеристики адаптера. Угольники делятся на компактные (резкий поворот потока в штампованном корпусе) и гнутые (плавный радиус гиба трубки).

Ниже приведена таблица сравнения конструктивных типов угольников:

Важно: Любой угловой адаптер является источником местного гидравлического сопротивления. Установка большого количества угольников 90° последовательно может привести к падению давления в системе и перегреву рабочей жидкости из-за турбулентности потока.

Отраслевое применение

Угольники для РВД интегрируются в системы на следующих участках:

1. Мобильная техника (экскаваторы, погрузчики): Подключение гидроцилиндров стрелы и ковша, где рукава движутся вместе с рабочим органом. Используются адаптеры JIC и ORFS для вибростойкости.
2. Станкостроение: Компактная разводка внутри корпусов маслостанций и прессов (стандарт DIN).
3. Судовые системы: Угловые соединения трубопроводов на палубных механизмах (нержавеющая сталь).

Для обеспечения надежности узла при монтаже регулируемых угольников (с контргайкой) необходимо сначала выставить требуемое направление отвода, затем затянуть контргайку с моментом, регламентированным для данного диаметра резьбы, удерживая корпус адаптера ключом.

Компания «РезиноМир» специализируется на комплексном снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области. Деятельность ведется в формате B2B: сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Оплата производится исключительно по безналичному расчету.

В рамках складской программы поддерживается наличие широкого ассортимента угловых адаптеров метрических и дюймовых стандартов, что позволяет производить оперативную отгрузку. Возможна поставка продукции под заказ (нестандартные углы, редкие резьбы) и оптом для серийного производства техники. Технический департамент предоставляет консультацию инженера по гидравлическим расчетам и помогает рассчитать стоимость партии с учетом логистики. Гарантия на изделия распространяется в соответствии с техническими паспортами заводов-изготовителей. Чтобы получить актуальные цены, оформить заявку или уточнить детали поставки, следует обращаться по телефону +7 (812) 223-43-40 или электронной почте spb@rti-land.ru. Компания предлагает купить в СПб сертифицированные фитинги, прошедшие входной контроль качества.

Часто задаваемые вопросы (FAQ)

1. В чем преимущество гнутого угольника перед штампованным?
Гнутый угольник (Swept Elbow) изготавливается из трубки, изогнутой по радиусу. Это обеспечивает плавное изменение направления потока рабочей жидкости, минимизируя турбулентность и потери давления. Штампованный компактный угольник имеет резкий поворот канала (пересечение сверлений), что создает большее сопротивление, но занимает меньше места. Гнутые модели предпочтительны для линий с высоким расходом жидкости.

2. Как правильно выбрать угол: 45 или 90 градусов?
Выбор зависит от трассировки рукава. Угольник 45° предпочтительнее с точки зрения гидравлики (меньше сопротивление потоку) и часто позволяет проложить рукав по более плавной траектории. Угольник 90° используется там, где необходимо резко изменить направление прокладки (например, выход из порта перпендикулярно поверхности) или при наличии жестких габаритных ограничений.

3. Что означает термин «позиционируемый угольник»?
Это адаптер, который имеет со стороны ввинчивания в корпус (порт) специальную конструкцию с уплотнительной шайбой и контргайкой (Lock Nut). Это позволяет вкрутить адаптер, повернуть его выходной патрубок в нужном направлении (на 360° вокруг оси) и зафиксировать это положение контргайкой. Обычный резьбовой угольник затягивается «до упора», и направление выхода может оказаться непредсказуемым.

4. Можно ли использовать латунные угольники в гидравлике высокого давления?
Латунь имеет значительно меньший предел прочности по сравнению с углеродистой сталью. Латунные угольники применяются в пневматике или гидравлических системах низкого давления (обычно до 10–16 МПа). Для систем высокого давления (20–40 МПа и выше) необходимо использовать только стальные адаптеры, прошедшие соответствующую термообработку.
