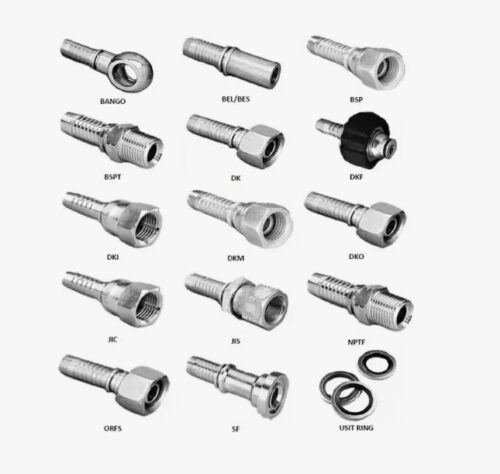

Фитинги DK обратный конус

Фитинги DK с обратным конусом представляют собой специализированную группу соединительной арматуры для гидравлических систем, характеризующуюся наличием метрической резьбы и уплотнительной поверхности в виде внутреннего конуса с углом 60°. В отличие от стандартного исполнения DK со сферическим ниппелем («яблоком»), данная модификация предназначена для сопряжения с ответными штуцерами, имеющими наружный конус 60° или, в ряде случаев, универсальную сферическую поверхность.

Функциональное назначение изделий заключается в обеспечении герметичного неразъемного соединения рукавов высокого давления (РВД) с жесткими трубопроводами и агрегатами гидравлических схем. Использование геометрии обратного конуса решает задачу унификации соединений в смешанных парках техники, где применяется оборудование как российского, так и азиатского производства (стандарт JIS Komatsu имеет схожую геометрию), позволяя создавать вибростойкие уплотнения типа «металл-по-металл».

Технические характеристики и производство категории фитинги DK обратный конус

Изготовление арматуры осуществляется в соответствии с техническими условиями, базирующимися на требованиях к метрическим резьбам по ГОСТ 24705-2004 (ISO 724). Технологический процесс включает методы холодной высадки или токарной обработки на станках с ЧПУ, что обеспечивает точность угловых параметров конуса до ±0.5°.

В качестве конструкционных материалов применяются углеродистые стали марок 20, 35, 45, а также автоматные стали А12 (11SMnPb30). Для обеспечения коррозионной стойкости изделия подвергаются гальваническому цинкованию с последующей пассивацией. Толщина защитного слоя составляет 8–12 мкм, что гарантирует сохранение эксплуатационных свойств при воздействии внешней среды.

Параметры резьбы и уплотнения

Ключевой особенностью, отличающей фитинги DK обратный конус от других метрических серий (например, DKO-L или DKO-S), является отсутствие канавки под уплотнительное кольцо (O-ring) и угол конуса 60°. Герметичность достигается исключительно за счет плотного прижатия сопрягаемых металлических поверхностей при создании осевого усилия затяжки.

Типоразмерный ряд охватывает диаметры условного прохода (DN) от 6 до 50 мм. Рабочее давление зависит от сечения и варьируется в диапазоне от 10 МПа (для крупных диаметров) до 35–40 МПа (для малых сечений). Температурный режим эксплуатации ограничивается параметрами рукава и составляет обычно от -40°С до +100°С (+120°С кратковременно).

Специфика применения и монтажа

Арматура с обратным конусом широко востребована при ремонте и обслуживании спецтехники, где требуется сопряжение с адаптерами, имеющими ответный наружный конус 60°. Это конструктивное решение обеспечивает высокую стойкость к гидравлическим ударам и вибрационным нагрузкам.

Основные отрасли применения:

• Дорожно-строительная техника: Экскаваторы и бульдозеры (включая технику Komatsu и ее аналоги, где используется метрическая резьба с конусом 60°).
• Лесозаготовительное оборудование: Манипуляторы и захваты.
• Коммунальные машины: Мусоровозы и уборочная техника на базе отечественных шасси.
• Промышленная гидравлика: Стационарные прессы и подъемные механизмы.

Для корректного подбора комплектующих важно сопоставить параметры резьбы и размер под ключ.

Ниже приведена таблица характеристик для наиболее распространенных типоразмеров:

Важно: Несмотря на геометрическое сходство, фитинги DK (обратный конус) не всегда полностью взаимозаменяемы с фитингами стандарта JIS (Japanese Industrial Standard). При совпадении угла конуса (60°) и шага резьбы могут отличаться допуски и размер шестигранника под ключ, что требует проверки совместимости перед монтажом.

Рекомендации по установке

При сборке узла необходимо контролировать чистоту поверхностей конуса. Наличие забоин, рисок или загрязнений на уплотнительной поверхности приведет к неустранимой течи. Затяжку следует производить динамометрическим ключом, соблюдая регламентированные моменты для конкретного диаметра резьбы, чтобы избежать пластической деформации конуса.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» специализируется на снабжении промышленных предприятий и сервисных центров Санкт-Петербурга и Ленинградской области сертифицированными гидравлическими компонентами. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Оплата заказов осуществляется по безналичному расчету с предоставлением полного пакета товаросопроводительной документации (счет-фактура, УПД).

Складская программа сформирована с учетом потребностей регионального рынка, что позволяет обеспечить оперативную отгрузку. Возможна поставка продукции оптом, а также комплектация сложных заказов под техническое задание (ТЗ) или по чертежам клиента. Инженерный отдел предоставляет технические консультации по подбору аналогов. Чтобы рассчитать стоимость спецификации, узнать актуальные цены или наличие, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться по телефону +7 (812) 223-43-40.

FAQ: Часто задаваемые вопросы

В чем отличие фитинга DK (сфера) от DK (обратный конус)?
Стандартный фитинг DK имеет ниппель со сферической головкой («яблоко»), которая является универсальной и может уплотняться в конусах 24°, 37° или 60°. Фитинг DK с обратным конусом имеет жесткую геометрию внутреннего конуса 60° (вогнутую поверхность) и предназначен для сопряжения исключительно с ответным наружным конусом 60°.

Требуется ли использование уплотнительных колец или ФУМ-ленты?
Нет. Герметизация в данном типе соединений происходит по принципу «металл-по-металл» за счет плотного контакта конических поверхностей. Использование ФУМ-ленты на резьбе запрещено, так как это нарушает геометрию посадки и снижает надежность фиксации, а уплотнение по резьбе в данном стандарте не предусмотрено.

Как определить износ фитинга с обратным конусом?
Основным признаком износа является наличие кольцевой выработки («ступеньки») или глубоких царапин на поверхности внутреннего конуса. Если при визуальном осмотре обнаружены дефекты или нарушение геометрии, фитинг подлежит замене, так как шлифовка поверхности не восстановит герметичность из-за нарушения угла прилегания.

Совместимы ли эти фитинги с оборудованием Komatsu?
В большинстве случаев — да. Японский стандарт JIS Metric 60° Cone имеет идентичную геометрию уплотнения (обратный конус 60°) и метрическую резьбу. Однако перед закупкой необходимо сверить шаг резьбы и размер под ключ, так как в некоторых модификациях они могут отличаться от европейских или российских версий DK.
