Фитинги NPTF

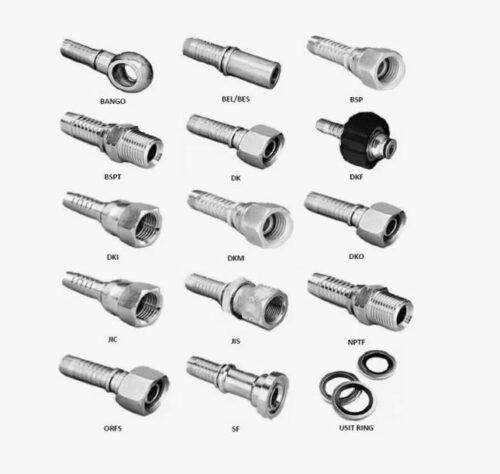

Фитинги NPTF (National Pipe Taper Fuel, также известные как Dryseal) представляют собой специализированную категорию соединительной арматуры для рукавов высокого давления (РВД), использующую американский стандарт конической резьбы. Конструктивной особенностью изделия является особая геометрия профиля резьбы, которая обеспечивает герметизацию соединения за счет смятия вершин витков во впадины ответной части при затяжке.

Функциональное назначение данных компонентов — создание герметичных разъемных соединений в гидравлических и топливных системах без обязательного применения дополнительных уплотнительных материалов (лент, паст). Использование стандарта Dryseal решает критическую инженерную задачу предотвращения спиральных утечек, характерных для стандартных конических резьб, и минимизирует риск попадания фрагментов уплотнителя в рабочую полость гидросистемы, что особенно важно для прецизионных клапанов и форсунок.

Технические характеристики и стандарты на фитинги NPTF

Проектирование и контроль качества фитингов Dryseal регламентируются стандартами SAE J476 и ANSI B1.20.3. Геометрия резьбы имеет угол профиля 60° и конусность 1:16 (изменение диаметра на 1,79 мм на каждые 25,4 мм длины). Главное отличие от стандартной трубной резьбы NPT (ANSI B1.20.1) заключается в допусках на усечение вершин и впадин резьбы. В NPTF обеспечен гарантированный натяг по всему профилю, что создает эффект «холодной сварки» при деформации металла.

В производственном цикле фитинги NPTF изготавливаются из конструкционных углеродистых сталей (например, 11SMnPb30) методом холодной высадки или токарной обработки на станках с ЧПУ. Для защиты от коррозии наносится гальваническое цинковое покрытие с пассивацией, обеспечивающее стойкость в камере соляного тумана не менее 96–120 часов. Для химически активных сред применяются нержавеющие стали марок AISI 316 (08Х17Н14М2).

Конструктивные параметры и совместимость

Фитинги данной серии классифицируются по условному диаметру прохода (Dash size) и количеству витков на дюйм (TPI). Рабочее давление соединения зависит от типоразмера и материала, варьируясь в диапазоне от 10 МПа до 35–40 МПа.

Ниже приведен сравнительный анализ параметров резьб NPTF и NPT для понимания их эксплуатационных различий:

Важно: При монтаже соединений NPTF из нержавеющей стали существует высокий риск адгезионного схватывания («закусывания») резьбы из-за плотного контакта металла и отсутствия зазоров. Для предотвращения повреждения узла необходимо использовать специализированные антизадирные смазки на никелевой или медной основе.

Сферы применения и особенности эксплуатации

Интеграция фитингов NPTF востребована в отраслях, использующих оборудование североамериканского производства (Caterpillar, John Deere, Cummins). «Сухое» уплотнение критически важно в системах, где химическая совместимость герметика с рабочей средой (например, растворители, горячие масла) не может быть гарантирована.

Основные отрасли применения:

• Автомобилестроение: Топливные системы дизельных двигателей, тормозные контуры пневматических систем.
• Станкостроение: Системы подачи смазочно-охлаждающих жидкостей (СОЖ) под высоким давлением.
• Химическая промышленность: Линии транспортировки реагентов, где недопустимо вымывание частиц тефлоновой ленты.
• Судостроение: Гидравлические приводы палубного оборудования.

При выборе комплектующих следует учитывать, что многократная сборка-разборка узла NPTF нежелательна. Поскольку герметизация достигается пластической деформацией витков, при повторном монтаже невозможно обеспечить исходную геометрию контакта, что требует применения анаэробных герметиков или полной замены фитинга.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» осуществляет снабжение производственных предприятий и сервисных центров Санкт-Петербурга и Ленинградской области гидравлической арматурой стандарта SAE. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Оплата принимается по безналичному расчету, клиентам предоставляется полный пакет закрывающих документов (УПД, сертификаты качества).

Логистическая служба компании обеспечивает оперативную отгрузку заказов со склада. В наличии поддерживается ассортимент прямых и угловых фитингов, адаптеров и переходников. Возможна поставка товара оптом, а также формирование складских запасов под плановые ремонты техники заказчика. Инженерная группа оказывает содействие в идентификации дюймовых резьб и помогает рассчитать стоимость комплектующих. Чтобы получить консультацию, уточнить цены или оформить заявку, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться по телефону +7 (812) 223-43-40.

FAQ: Часто задаваемые вопросы

Можно ли вкручивать фитинг NPTF в порт NPT?
Да, механическая совместимость полная, так как шаг резьбы и угол профиля идентичны. Однако свойство Dryseal («сухое уплотнение») в паре NPTF-NPT работать не будет из-за зазоров в вершинах/впадинах резьбы NPT. В таком случае обязательно использование герметика или ФУМ-ленты для предотвращения утечек.

Как отличить фитинг NPTF от BSPT (R)?
Обе резьбы конические, но имеют принципиальные различия. У NPTF угол профиля составляет 60°, а у BSPT — 55°. Шаг резьбы также отличается на большинстве диаметров (кроме 1/2″ и 3/4″, где число витков совпадает, но разница в угле профиля делает их несовместимыми). Для точной идентификации необходимо использовать резьбомер и угловой шаблон.

Нужен ли герметик, если фитинг NPTF вкручивается в порт NPTF?
Теоретически стандарт SAE J476 предусматривает герметичность без уплотнителя за счет деформации металла. Однако на практике, особенно при работе с большими диаметрами (свыше 1 дюйма) или при наличии вибрации, рекомендуется наносить тефлоновую пасту или анаэробный герметик. Это служит дополнительной страховкой от микротечей и выполняет роль смазки при монтаже, снижая требуемый момент затяжки.

Какое максимальное давление выдерживают данные фитинги?
Рабочее давление зависит от диаметра (Dash size) и материала. Для стальных фитингов малого сечения (1/8″ — 1/4″) допустимое давление достигает 35–40 МПа. С увеличением диаметра до 1–2 дюймов допустимое давление снижается до 10–14 МПа. Конкретные значения необходимо уточнять в каталоге для каждого типоразмера.
