Накидные гайки

Накидная гайка (накидная гайка фитинга) представляет собой крепежный элемент резьбового соединения, предназначенный для фиксации трубопроводов и рукавов высокого давления (РВД) к ответным частям гидравлической системы (адаптерам, распределителям, насосам). Изделие обеспечивает создание необходимого осевого усилия для герметизации стыка путем прижатия уплотнительного конуса, сферы или торцевого уплотнения.

Ключевая функция данного компонента заключается в поддержании стабильной герметичности соединения в условиях высоких вибрационных нагрузок, гидроударов и перепадов давлений. Использование специализированных метизов предотвращает самопроизвольное ослабление узла и разгерметизацию магистрали, что критически важно для безопасности эксплуатации промышленного оборудования и спецтехники.

Технические характеристики и стандарты на накидные гайки РВД

Проектирование и изготовление накидных гаек регламентируется рядом международных и отечественных стандартов, определяющих геометрию, тип резьбы и класс прочности. Основным нормативным документом для метрических соединений является стандарт DIN 3870 (для соединений с врезным кольцом по DIN 2353 / ISO 8434-1). В отечественной практике также применяются нормы ГОСТ 13977-74 для соединений трубопроводов по наружному конусу и ГОСТ 16039-70.

В зависимости от рабочего давления и конструктивных особенностей, накидные гайки РВД подразделяются на две основные серии:

• Легкая серия (L — Light). Рассчитана на средние рабочие давления (обычно до 31.5 МПа в зависимости от диаметра). Отличается меньшей толщиной стенки и компактными размерами под ключ.
• Тяжелая серия (S — Schwer/Heavy). Предназначена для систем с высокими пульсирующими нагрузками и давлениями до 63 МПа. Характеризуется увеличенной толщиной стенки и большей высотой профиля резьбы.

Материаловедение и технологии производства

Для производства накидных гаек применяются конструкционные углеродистые стали (например, ст. 35, ст. 45, а также автоматные стали А12, 11SMnPb30). Заготовки формируются методами холодной высадки или токарной обработки на станках с ЧПУ, что обеспечивает точность геометрических параметров до 0.01 мм.

Для защиты от коррозии в агрессивных промышленных средах изделия подвергаются гальваническому цинкованию (белая или желтая пассивация). Толщина защитного слоя составляет 8–12 мкм. Это обеспечивает стойкость к соляному туману до 72–120 часов до появления белой коррозии. Для пищевой и химической промышленности, где требуется купить в СПб компоненты с повышенной химической стойкостью, используются нержавеющие стали марок AISI 304 (08Х18Н10) и AISI 316 (08Х17Н14М2).

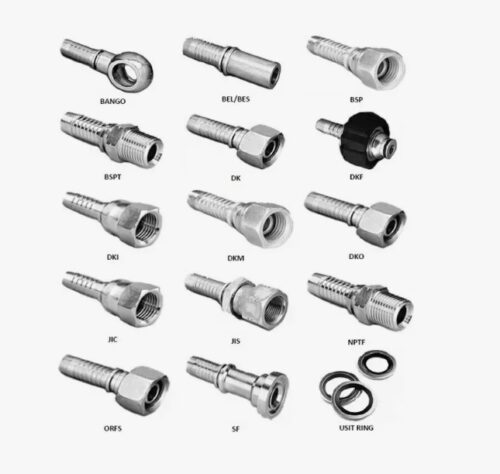

Параметры резьбы и совместимость

Номенклатура резьбовых соединений включает три основные группы, используемые в зависимости от типа оборудования:

1. Метрическая резьба (Metric). Наиболее распространена в европейском и российском оборудовании. Обозначается как M (например, M22x1.5).
2. Трубная цилиндрическая резьба (BSP). Британский стандарт, широко применяемый в гидравлике (например, G 1/2″).
3. Дюймовая резьба (UNF/JIC). Американский стандарт (SAE J514), характеризующийся углом профиля резьбы 60°.

Важно: При монтаже гидравлических соединений превышение регламентированного момента затяжки накидной гайки ведет к пластической деформации резьбы и «срыву» витков, а также к повреждению ответного конуса штуцера, что делает узел непригодным к эксплуатации. Рекомендуется использовать динамометрический ключ.

Применение в промышленных отраслях

Интеграция накидных гаек в гидравлические системы требует учета условий эксплуатации. Элементы используются для обжима врезных колец, фиксации ниппелей с уплотнительными кольцами (O-ring) и соединения труб развальцовкой.

Основные отрасли применения:

• Станкостроение (гидростанции прессов, приводы подачи).
• Мобильная гидравлика (экскаваторы, погрузчики, коммунальная техника).
• Судостроение (системы управления рулями, палубное оборудование).
• Сельскохозяйственное машиностроение.

Ниже приведен сравнительный анализ параметров гаек для наиболее распространенных диаметров труб (на примере метрической резьбы):

При подборе комплектующих инженеры-конструкторы и специалисты служб снабжения должны учитывать совместимость материала гайки с материалом ответного штуцера во избежание гальванической коррозии (например, недопустим прямой контакт алюминия и углеродистой стали без изолирующих прокладок или спецпокрытий).

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» осуществляет поставки гидравлических комплектующих для промышленных предприятий и сервисных организаций Северо-Западного федерального округа. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Реализуется система безналичной оплаты с предоставлением полного пакета закрывающих документов (УПД, счет-фактура).

Складская программа сформирована с учетом потребностей производств Санкт-Петербурга и Ленинградской области, что позволяет обеспечить оперативную отгрузку. Возможна поставка партий оптом, а также комплектация заказов под спецификации конкретных проектов. Инженерный отдел предоставляет консультации по техническим характеристикам изделий. Для того чтобы рассчитать стоимость партии или уточнить наличие типоразмеров, следует направить запрос на почту spb@rti-land.ru или связаться по телефону +7 (812) 223-43-40.

FAQ: Часто задаваемые вопросы

В чем отличие накидной гайки для фитингов DKOL и DKOS?
Фитинги стандартов DKOL (легкая серия) и DKOS (тяжелая серия) имеют метрическую резьбу, но отличаются диаметром посадочного конуса и размером гайки под ключ. Гайки для серии S более массивные и рассчитаны на более высокое давление. Они не являются взаимозаменяемыми даже при совпадении шага резьбы.

Возможно ли повторное использование накидной гайки после демонтажа узла?
Да, в отличие от обжимных муфт или врезных колец, накидная гайка является многоразовым элементом. Однако перед повторным монтажом необходимо произвести визуальный осмотр резьбы на предмет вытягивания витков, коррозии или трещин. При наличии дефектов изделие подлежит замене.

Как определить размер резьбы гайки, если маркировка отсутствует?
Для идентификации необходимо использовать штангенциркуль для измерения внутреннего диаметра резьбы и резьбомер для определения шага (в метрической системе) или количества витков на дюйм (в дюймовой системе). Полученные данные сопоставляются с таблицами стандартов DIN, SAE или BSP.

Влияет ли покрытие гайки на момент затяжки?
Да, коэффициент трения зависит от типа покрытия. Оцинкованные гайки и гайки из нержавеющей стали могут требовать различных моментов затяжки для достижения одинакового осевого усилия. Для нержавеющих резьбовых соединений рекомендуется использование антизадирных паст для предотвращения «схватывания» резьбы.
