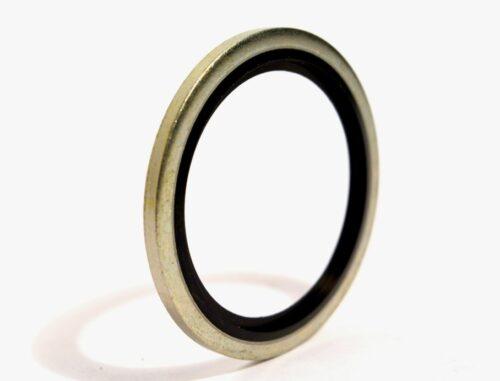

Кольца USIT (резинометаллические уплотнения, Bonded Seals) представляют собой композитные герметизирующие элементы, конструктивно состоящие из внешней металлической шайбы и внутреннего эластомерного кольца трапецеидального сечения, вулканизированного к металлу. Данные изделия являются современной альтернативой медным и алюминиевым шайбам, обеспечивая герметичность разъемных соединений в гидравлических и пневматических системах высокого давления.
Основное функциональное назначение уплотнений данного типа — предотвращение утечек рабочей среды (масел, эмульсий, газов) в узлах резьбовых соединений, фланцах и под головками болтов. Инженерное решение, заложенное в конструкцию USIT, решает критическую проблему выдавливания резинового уплотнителя при затяжке и исключает необходимость чрезмерного усилия для обеспечения герметичности, что предотвращает деформацию резьбы и сопрягаемых поверхностей.
Технические характеристики и конструкция: кольца USIT
Производство резинометаллических шайб осуществляется методом высокоточной штамповки металлического основания с последующей вулканизацией эластомерного профиля. Ключевой особенностью является геометрия резинового элемента: при затяжке соединения губки уплотнения деформируются, заполняя микронеровности сопрягаемых деталей, в то время как металлическое кольцо служит ограничителем сжатия, воспринимая механическую нагрузку.
Применяемые материалы и их свойства
Эксплуатационные характеристики колец USIT определяются комбинацией металла и типа эластомера.
- Металлическое основание: Изготавливается из углеродистой стали (например, Сталь 10, Сталь 20) с антикоррозийным цинковым покрытием (Ц6, Ц9) или из нержавеющей стали марок AISI 304 / AISI 316 для работы в агрессивных средах.
- Эластомерный слой:
- NBR (Бутадиен-нитрильный каучук): Стандартное исполнение. Твердость 70-90 Шор А. Обладает высокой стойкостью к минеральным маслам, гидравлическим жидкостям HLP, бензинам.
- FKM (Фторкаучук / Viton): Термостойкое и химически стойкое исполнение. Используется при контакте с агрессивными химикатами, кислотами и высокотемпературными маслами.
Ниже приведена таблица сравнительного анализа материалов уплотнительного слоя для корректного подбора:
| Параметр | NBR (Нитрил) | FKM (Фторкаучук) |
|---|---|---|
| Температурный диапазон | -30°С до +100°С | -20°С до +200°С |
| Устойчивость к маслам | Высокая | Отличная |
| Стойкость к озону/УФ | Низкая | Высокая |
| Применение | Общее машиностроение, гидравлика | Химпром, высокие температуры |
| Обозначение цвета (часто) | Черный | Коричневый / Зеленый |
Рабочие параметры
Кольца USIT рассчитаны на эксплуатацию в системах с давлением до 70 МПа (для статических соединений) и до 40 МПа (при наличии вибрационных нагрузок). Металлическое кольцо предотвращает радиальную деформацию резины, позволяя выдерживать скачки давления, критичные для обычных O-ring (колец круглого сечения).
Стандарты, типоразмеры и сферы применения
Номенклатура резинометаллических уплотнений не регламентируется единым ГОСТ, однако производство ведется в строгом соответствии с международными нормами или ТУ предприятий. Геометрические размеры (внутренний диаметр, наружный диаметр, толщина) унифицированы под метрические (от М8 до М60) и дюймовые трубные резьбы (BSP от 1/8″ до 2″, 3″).
Отраслевая специфика
Самоцентрирующиеся кольца USIT востребованы в отраслях, где критична надежность разъемных соединений при высоких нагрузках.
Основные сферы применения включают:
- Гидравлические системы: Уплотнение штуцеров распределителей, насосов, гидроцилиндров, БРС.
- Автомобилестроение: Топливная аппаратура (Common Rail), тормозные системы, системы кондиционирования.
- Тяжелое машиностроение: Герметизация резьбовых пробок, датчиков давления, манометров.
Важно: Для обеспечения заявленной герметичности шероховатость уплотняемой поверхности (Ra) должна составлять не более 3.2 мкм. Наличие глубоких рисок, забоин или коррозии в зоне контакта эластомера недопустимо и требует механической обработки плоскости перед монтажом.
При монтаже следует учитывать, что кольца USIT являются условно одноразовыми элементами. При повторной сборке узла эластомерный слой, уже подвергшийся необратимой деформации, может не обеспечить герметичность, поэтому регламент технического обслуживания требует замены уплотнения на новое при каждом размыкании соединения.
Компания «РезиноМир» специализируется на оптовых поставках уплотнительных элементов и инженерных комплектующих для промышленных предприятий Санкт-Петербурга и Ленинградской области. Сотрудничество ведется с юридическими лицами и индивидуальными предпринимателями на условиях безналичной оплаты.
Логистическая политика компании предусматривает наличие востребованных типоразмеров на складе для оперативной отгрузки, а также возможность поставки партий под заказ по спецификациям клиента. Специалисты технического отдела готовы предоставить консультацию инженера по выбору материала (NBR или FKM) в зависимости от рабочей среды и помочь рассчитать стоимость комплектации с учетом объема закупки. Для получения счета, уточнения наличия позиций или оформления заявки следует использовать контактный телефон +7 (812) 223-43-40 или направить запрос на электронную почту spb@rti-land.ru. Гарантия на продукцию предоставляется в соответствии с техническими паспортами изделий. Компания предлагает купить в СПб сертифицированные уплотнения, соответствующие требованиям промышленной безопасности.
Часто задаваемые вопросы (FAQ)
1. В чем преимущество кольца USIT перед медной шайбой?
Медная шайба требует значительного усилия затяжки для пластической деформации металла, что может повредить резьбу или корпус агрегата (особенно из алюминиевых сплавов). Резинометаллическое кольцо обеспечивает герметичность за счет эластичности резины при значительно меньшем моменте затяжки (на 30-40% ниже). Кроме того, USIT эффективно работает при вибрациях, которые могут ослабить соединение с медной шайбой.
2. Что означает термин «самоцентрирующееся» применительно к этим кольцам?
Некоторые модификации колец USIT (тип Self-Centering) имеют специальные внутренние выступы или мембрану на резиновом слое, которые плотно охватывают резьбу болта или фитинга. Это позволяет точно центрировать шайбу относительно оси отверстия перед затяжкой, исключая смещение уплотнения и неравномерное сжатие эластомера.
3. Возможно ли использование колец USIT с дюймовой резьбой BSP?
Да, номенклатура резинометаллических уплотнений включает размеры, специально разработанные для дюймовых трубных резьб (G 1/8″, G 1/2″ и т.д.). При подборе важно учитывать, что внутренний диаметр кольца должен соответствовать наружному диаметру резьбы с минимальным зазором для свободного прохождения, но достаточным перекрытием металлической частью опорной поверхности.
4. Как визуально отличить кольцо из NBR от кольца из FKM?
Как правило, производители используют цветовую маркировку. Кольца с уплотнителем из NBR (нитрил) обычно имеют черный цвет резины. Кольца из FKM (фторкаучук/витон) чаще всего выпускаются с резиновым слоем коричневого или зеленого цвета. Однако, так как это не является строгим стандартом, при приемке партии необходимо сверяться с сопроводительной документацией или маркировкой на упаковке.
