Металлорукава

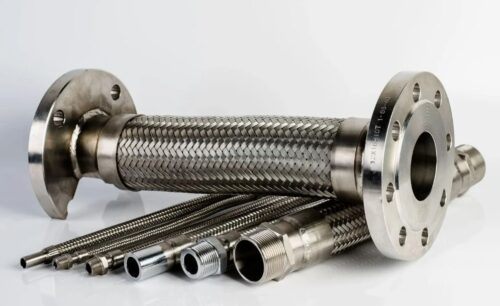

Герметичные металлорукава высокого давления (МРВД) представляют собой гибкие трубопроводы, состоящие из гофрированного внутреннего сильфона и наружной защитной оплетки. Данные изделия предназначены для транспортировки газообразных и жидких сред, в том числе криогенных и агрессивных, в условиях экстремальных температур и давлений, при которых использование резинотехнических изделий невозможно.

Ключевая инженерная функция металлорукавов заключается в компенсации температурных расширений, поглощении вибрационных нагрузок от работающего оборудования и сопряжении несоосных элементов жестких трубопроводов. Установка МРВД предотвращает разрушение арматуры и сварных швов вследствие гидроударов и механических напряжений, обеспечивая герметичность контура в вакуумных и напорных системах.

Технические характеристики и производство: металлорукава

Конструктивную основу изделия составляет сильфон — тонкостенная гофрированная оболочка, изготавливаемая методом гидроформовки или механического профилирования из сварной или бесшовной трубы. Для предотвращения удлинения сильфона под действием внутреннего давления и защиты от механических повреждений на него надевается одна или несколько металлических оплеток (сетчатых рукавов).

Применяемые материалы и температурные режимы

Эксплуатационные свойства МРВД определяются маркой стали. Стандартным решением является использование аустенитных нержавеющих сталей:

• Сильфон: Сталь AISI 304 (08Х18Н10), AISI 316L (03Х17Н14М3) или 12Х18Н10Т. Эти сплавы обеспечивают стойкость к межкристаллитной коррозии и сохраняют пластичность в диапазоне температур от -270°С (криогеника) до +600°С.
• Оплетка: Проволока из стали AISI 304 (08Х18Н10).
• Концевая арматура: Нержавеющая сталь или углеродистая сталь (Ст 20) с гальваническим покрытием (для неагрессивных сред).

Технология сборки

Соединение гибкой части с концевой арматурой производится методом аргонодуговой сварки (TIG). Сварочный шов охватывает сильфон, оплетку и стакан фитинга, образуя монолитное соединение. Процесс изготовления и испытаний регламентируется стандартами ГОСТ Р 51207-98 и международным стандартом ISO 10380.

Классификация по давлению

Рабочее давление (PN) металлорукавов зависит от диаметра условного прохода (DN), количества слоев оплетки и толщины стенки сильфона.

• Легкая серия: До 1.6–2.5 МПа (системы выхлопа, перекачка неагрессивных жидкостей).
• Стандартная серия: До 6.3–10 МПа (промышленная гидравлика, пар).
• Тяжелая серия: До 28–35 МПа (высоконапорные магистрали, малые диаметры).

Конфигурация и сферы применения

Выбор металлорукава требует точного расчета длины и определения типа концевой арматуры. Наиболее распространенные типы присоединений включают:

1. Под приварку: Жесткая фиксация, максимальная герметичность.
2. Фланцевое соединение: Свободные или жесткие фланцы (ГОСТ 33259-2015, DIN, ANSI).
3. Резьбовые наконечники: Штуцеры с наружной резьбой, гайки с внутренней резьбой (метрическая, трубная, коническая), сферы под конус.
4. Быстроразъемные соединения (БРС): Camlock, Perrot и другие.

Важно: Монтаж металлорукава на скручивание (торсионное вращение) вокруг собственной оси категорически недопустим. Это приводит к потере устойчивости гофр, расслоению оплетки и разгерметизации изделия в течение первых циклов работы. Для исключения скручивания при монтаже рекомендуется использовать фитинги со свободной накидной гайкой или поворотные фланцы.

Сравнительная таблица типов рукавов

Ниже представлены характеристики распространенных серий металлорукавов:

Отраслевая специфика

Внедрение металлорукавов необходимо в следующих промышленных секторах:

• Криогенная техника: Транспортировка жидкого азота, кислорода, СПГ (стойкость стали 12Х18Н10Т к хладноломкости).
• Металлургия: Подача воды на охлаждение кристаллизаторов и фурм (температуры рядом с источником тепла выше +200°С).
• Энергетика: Паропроводы высокого давления, компенсаторы на турбинах.
• Судостроение: Выхлопные системы дизельных установок (компенсация тепловых расширений и вибрации).

Компания «РезиноМир» осуществляет поставки промышленных рукавов и комплектующих для предприятий Санкт-Петербурга и Ленинградской области. Взаимодействие выстраивается исключительно с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты производятся по безналичной системе оплаты.

Логистический отдел компании организует оперативную отгрузку продукции со склада, а также поставку металлорукавов под заказ по чертежам и техническим заданиям (ТЗ) клиента (нестандартные длины, редкие типы арматуры). Оптом реализуются партии для крупных производственных и монтажных проектов. Технические специалисты готовы предоставить консультацию инженера по расчету монтажной длины и подбору материалов, а также рассчитать стоимость заказа. Для получения коммерческого предложения, уточнения цен или оформления заявки следует обращаться по телефону +7 (812) 223-43-40 или на электронную почту spb@rti-land.ru. Гарантия на изделия предоставляется в соответствии с паспортом производителя при соблюдении правил монтажа. Компания предлагает купить в СПб сертифицированную продукцию, прошедшую испытания на герметичность и прочность.

Часто задаваемые вопросы (FAQ)

1. Как правильно рассчитать длину металлорукава для установки с изгибом?
Расчет длины (L) производится по формуле, учитывающей радиус изгиба (R) и длину нейтральных (негнущихся) участков возле арматуры. При монтаже с изгибом на 90 градусов длина рассчитывается как: L = 1.57 * R + 2 * Lн (длина наконечников) + запас на перемещение. Игнорирование нейтральных участков приводит к излому гофры в зоне сварки.

2. Существуют ли ограничения по скорости потока среды в металлорукаве?
Да, при высоких скоростях потока газа или жидкости возникают турбулентные завихрения, вызывающие резонансные колебания гофр («свист» и вибрацию). Это может привести к усталостному разрушению сильфона. Для жидкостей рекомендуемая скорость не должна превышать 3–5 м/с, для газов — 15–20 м/с. При превышении этих значений внутри рукава устанавливается гладкий направляющий экран (внутренняя гильза).

3. В чем отличие металлорукава от рукава PTFE с металлической оплеткой?
Металлорукав полностью изготовлен из металла (сильфон + оплетка), что обеспечивает работу при температурах до +600°С и абсолютную газонепроницаемость. Рукав PTFE имеет внутренний слой из тефлона. Он более гладкий (меньше сопротивление потоку) и химически инертен, но его температурный предел ограничен +260°С. Кроме того, тефлон обладает проницаемостью для некоторых газов, что недопустимо в вакуумных системах.

4. Можно ли изолировать металлорукав теплоизоляцией?
Да, для предотвращения теплопотерь или защиты персонала от ожогов на металлорукава устанавливают внешние термочехлы из стекловолокна с силиконовым покрытием. Однако необходимо учитывать, что изоляция снижает естественное охлаждение металла, поэтому рабочая температура носителя должна строго соответствовать паспортным данным стали сильфона.
