Рукава буровые

Буровые рукава (Rotary Drilling Hoses) представляют собой класс гибких армированных трубопроводов особо высокого давления, предназначенных для интеграции в циркуляционные системы буровых установок. Основная функция изделий заключается в подаче бурового раствора (на водной или нефтяной основе) под высоким давлением от неподвижного манифольда к вертлюгу, обеспечивая возможность вертикального перемещения бурильной колонны.

Инженерная задача, решаемая применением данных компонентов, состоит в компенсации вибрационных нагрузок, возникающих при работе буровых насосов, и нивелировании тепловых расширений жестких трубопроводов. Изделия работают в экстремальных условиях, подвергаясь воздействию абразивных частиц шлама, химически активных присадок бурового раствора и пульсирующего давления, достигающего значений 35–70 МПа.

Технические характеристики и конструкция: рукава буровые

Производство буровых рукавов является высокотехнологичным процессом, включающим послойную сборку композита и последующую вулканизацию. Конструктивно изделие состоит из трех функциональных зон: внутреннего герметизирующего слоя, силового каркаса и внешней защитной оболочки. Метод изготовления исключает наличие сварных швов на эластомерной части, что гарантирует равномерное распределение нагрузки.

Материаловедение и структура

1. Внутренний слой (Tube): Изготавливается из маслобензостойких синтетических каучуков, преимущественно на основе бутадиен-нитрила (NBR). Материал должен обладать высокой стойкостью к эрозионному износу, вызываемому движением абразивного раствора со скоростью до 15 м/с.
2. Силовой каркас (Reinforcement): Представляет собой многослойную навивку (от 2 до 6 слоев) из высокопрочного латунированного стального троса. Между слоями металлокорда располагаются промежуточные тканевые прокладки для предотвращения трения тросов друг о друга.
3. Наружный слой (Cover): Выполняется из хлоропренового каучука (CR) или EPDM. Обеспечивает защиту от механических повреждений, атмосферного озона, ультрафиолета и воздействия морской воды (для оффшорных платформ).

Нормативные стандарты (API и ГОСТ)

Проектирование и испытания рукавов регламентируются международным стандартом API Spec 7K (American Petroleum Institute) и российским ГОСТ 28618-90 (ISO 6807). Согласно API 7K, рукава классифицируются по рабочему давлению (FSL — Flexible Specification Level).

Ниже приведена таблица классификации давлений для стандартных буровых рукавов:

Температурный диапазон эксплуатации варьируется от -40°С до +100°С (кратковременно до +120°С). Для работ в условиях Крайнего Севера применяются специальные морозостойкие исполнения, сохраняющие эластичность до -50°С.

Сферы применения и особенности эксплуатации

Рукава буровые интегрируются в состав наземных и морских буровых платформ, а также мобильных установок капитального ремонта скважин (КРС).

Основные отрасли применения:

• Нефтегазодобыча: Соединение стояка (манифольда) с вертлюгом (Kelly Hose).
• Геологоразведка: Подача промывочной жидкости при колонковом бурении.
• Строительство: Использование в составе оборудования для струйной цементации грунтов.

Важно: Согласно требованиям промышленной безопасности, эксплуатация буровых рукавов без использования специальных предохранительных хомутов (Safety Clamps) и страховочных тросов запрещена. В случае аварийного срыва фитинга страховочная система предотвращает падение тяжелого рукава и травмирование персонала на буровой площадке.

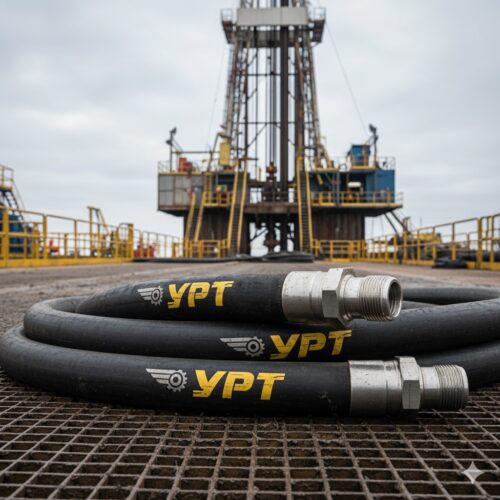

Фитинги (концевая арматура) устанавливаются методом обжима или вулканизации. Наиболее распространенные типы соединений:

• NPT / LP: Коническая резьба (для давлений до 35 МПа).
• БРС (Hammer Union): Быстроразъемные соединения FIG 1002, FIG 1502 с трапецеидальной резьбой для оперативного монтажа.
• Фланцы: API 6A (тип 6BX) для сверхвысоких давлений.

Компания «РезиноМир» осуществляет комплексные поставки бурового оборудования и РТИ для предприятий Санкт-Петербурга и Ленинградской области. Деятельность ведется в сегменте B2B: сотрудничество с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты производятся по безналичной системе оплаты.

Логистическая структура компании позволяет организовать оперативную отгрузку рукавов, соответствующих стандартам API 7K и ГОСТ. Возможна поставка продукции под заказ с конкретными типами фитингов (фланцы, БРС) и длинами по спецификации заказчика, а также реализация партий оптом для оснащения парка буровых установок. Специалисты технического отдела готовы предоставить консультацию инженера по подбору класса давления и помочь рассчитать стоимость заказа с учетом транспортировки. Для получения коммерческого предложения, уточнения цен или оформления заявки следует обращаться по телефону +7 (812) 223-43-40 или на электронную почту spb@rti-land.ru. Гарантия на изделия предоставляется в соответствии с паспортом производителя при соблюдении регламента эксплуатации. Компания предлагает купить в СПб сертифицированные рукава, прошедшие гидравлические испытания.

Часто задаваемые вопросы (FAQ)

1. В чем разница между буровым рукавом (Rotary Hose) и рукавом гашения вибрации (Vibrator Hose)?
Конструктивно и по материалам эти изделия идентичны и соответствуют одному стандарту API 7K. Различие заключается в длине и месте установки. Рукав гашения вибрации (короткий, обычно 1.5–4 метра) устанавливается между выкидной линией бурового насоса и жестким манифольдом для компенсации пульсаций. Буровой рукав (длинный, до 18–25 метров) соединяет верхнюю часть стояка с вертлюгом, обеспечивая подвижность.

2. Допускается ли ремонт бурового рукава при повреждении наружного слоя?
Ремонт силового каркаса или внутреннего слоя буровых рукавов не допускается из-за критически высоких давлений. Однако, если поврежден только внешний резиновый слой (порезы, потертости) без оголения металлокорда, допускается ремонт методом холодной или горячей вулканизации для предотвращения коррозии тросов. При оголении или деформации металлокорда рукав подлежит немедленной утилизации.

3. Как влияет сероводород (H2S) на выбор бурового рукава?
При бурении скважин с высоким содержанием сероводорода (кислые среды) стандартные фитинги и резина могут подвергаться сульфидному растрескиванию под напряжением. В таких случаях необходимо заказывать рукава в исполнении «Sour Service» (для кислых сред). Фитинги таких рукавов изготавливаются из специальных сталей, соответствующих стандарту NACE MR0175, а резиновая смесь имеет повышенную химическую стойкость.

4. Каков минимальный радиус изгиба для буровых рукавов?
Минимальный радиус изгиба зависит от диаметра условного прохода (ID). Для рукава диаметром 76 мм (3 дюйма) он обычно составляет около 1.2–1.5 метра. Эксплуатация с радиусом изгиба меньше паспортного значения приводит к расслоению каркаса, смещению витков металлокорда и резкому снижению ресурса изделия. При транспортировке рукава запрещено сворачивать в бухты диаметром меньше допустимого.
