Рукава PTFE
Показаны все результаты (5)Цены: по возрастанию
Рукава PTFE (тефлоновые шланги) представляют собой класс гибких трубопроводов, конструктивная основа которых выполнена из политетрафторэтилена (фторопласта-4), армированного одной или несколькими оплетками из нержавеющей стали. Данные изделия предназначены для транспортировки химически агрессивных сред, высокотемпературных жидкостей, перегретого пара и газов под высоким давлением в условиях, где эксплуатация стандартных резинотехнических изделий (РТИ) невозможна из-за температурной деструкции или химического разрушения эластомера.
Инженерная задача, решаемая внедрением фторопластовых трубопроводов, заключается в обеспечении абсолютной химической инертности магистрали и минимизации гидравлического сопротивления потоку. Благодаря низкому коэффициенту поверхностного трения материала и его адгезионной пассивности, рукава данного типа предотвращают налипание вязких и клейких сред на внутренние стенки, обеспечивая стабильность пропускной способности и чистоту транспортируемого продукта.
Технические характеристики и производство: рукава PTFE

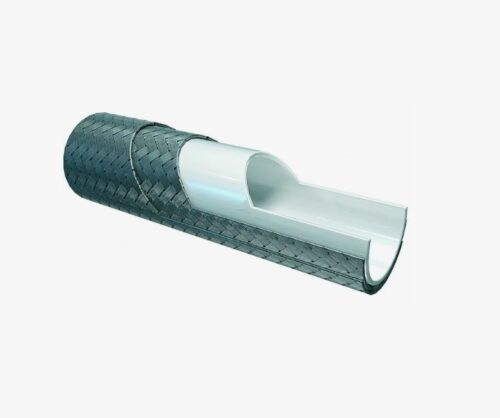

Изготовление внутреннего слоя рукава осуществляется методом экструзии пастообразного фторопластового компаунда с последующим спеканием в термокамерах. Полученная трубка обладает монолитной структурой. Для обеспечения механической прочности и защиты от радиального расширения под давлением на фторопластовую трубку наносится оплетка из нержавеющей стали марки AISI 304 (08Х18Н10) или AISI 316 (08Х17Н14М2).
Материаловедение и типы исполнения
Основной материал — политетрафторэтилен (PTFE), обладающий уникальным сочетанием свойств.
- Температурный диапазон: от -60°С до +260°С. Материал не теряет эластичности при криогенных температурах и не плавится при нагреве до верхнего предела.
- Химическая стойкость: Инертен практически ко всем известным химикатам, кислотам, щелочам, растворителям и нефтепродуктам (за исключением расплавов щелочных металлов и фтора при высоких температурах).
- Свойства поверхности: Отсутствие запаха и вкуса, биологическая инертность (допуск FDA), низкий коэффициент трения.
Существует две основные модификации внутреннего слоя:
- Гладкая стенка (Smooth Bore): Обеспечивает ламинарный поток с минимальным сопротивлением. Применяется при умеренных требованиях к гибкости.
- Гофрированная стенка (Convoluted): Сильфонная конструкция, обеспечивающая малый радиус изгиба без риска перелома («залома») шланга.
Антистатическое исполнение
Фторопласт является отличным диэлектриком. При перекачке неполярных жидкостей (топливо, растворители) на внутренней поверхности накапливается статический заряд, способный пробить стенку рукава (микроперфорация) или вызвать искру. Для таких задач производятся антистатические (токопроводящие) рукава, в состав которых добавлен углерод (Carbon Black). Внешне они отличаются черным цветом внутреннего слоя.
Важно: При монтаже антистатического рукава PTFE необходимо обеспечить надежный электрический контакт между токопроводящим внутренним слоем и металлической арматурой (фитингом) для отвода статического электричества на контур заземления оборудования.
Стандарты, классификация и сферы применения
Производство тефлоновых рукавов регламентируется международным стандартом SAE 100 R14. Данный норматив определяет требования к геометрическим размерам, давлению разрыва и минимальному радиусу изгиба.
Ниже приведена таблица сравнения характеристик гладких и гофрированных рукавов:
| Характеристика | Гладкий рукав (Smooth Bore) | Гофрированный рукав (Convoluted) |
|---|---|---|
| Гибкость | Средняя | Высокая |
| Гидравлическое сопротивление | Низкое (ламинарный поток) | Повышенное (турбулентность) |
| Очистка и промывка | Легкая (самоочищение) | Требует тщательной промывки |
| Основное применение | Пищевая пром., ВД, пар | Виброкомпенсаторы, сложные трассы |
| Рабочее давление (пример 1/2″) | до 15–20 МПа | до 10–14 МПа |
Отраслевая специфика
Высокие эксплуатационные характеристики определяют применение рукавов PTFE в ответственных узлах.
Основные отрасли применения:
- Химическая и фармацевтическая промышленность: Транспортировка кислот, щелочей, реагентов высокой чистоты.
- Пищевое производство: Подача растительных масел, сиропов, алкогольной продукции (спиртов), теста.
- Компрессорное оборудование: Отводная линия от компрессорной головки к ресиверу (стойкость к температуре и вибрации).
- Автомобилестроение: Магистрали турбокомпрессоров, топливные системы спортивных автомобилей.
Монтаж концевой арматуры (фитингов) на тефлоновые рукава производится методом обжима гладкими муфтами (без зубцов, чтобы не повредить тонкую стенку PTFE) или с использованием специализированных фитингов многоразового использования.
Компания «РезиноМир» специализируется на комплексном обеспечении промышленных предприятий Санкт-Петербурга и Ленинградской области высокотехнологичными комплектующими. Деятельность ведется в сегменте B2B: сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты производятся по безналичной системе оплаты.
Складская программа включает широкий ассортимент гладких и гофрированных рукавов, а также нержавеющей арматуры. Возможна поставка продукции под заказ по техническому заданию (особые длины, редкие фитинги) и оптом для серийного производства. Технический отдел предлагает рассчитать стоимость готовых изделий в сборе и предоставляет консультацию инженера по химической совместимости материалов. Гарантия на рукава в сборе предоставляется при соблюдении условий эксплуатации. Чтобы получить коммерческое предложение, уточнить актуальные цены или оформить заявку, следует связаться с отделом продаж по телефону +7 (812) 223-43-40 или направить запрос на электронную почту spb@rti-land.ru. Компания предлагает купить в СПб продукцию, прошедшую строгий контроль качества и опрессовку на испытательном стенде.
Часто задаваемые вопросы (FAQ)
1. В чем принципиальная разница между белым и черным рукавом PTFE?
Белый цвет указывает на то, что рукав изготовлен из чистого (девственного) фторопласта. Он является диэлектриком и применяется в пищевой, фармацевтической промышленности или там, где не требуется отвод статики. Черный цвет внутреннего слоя свидетельствует о наличии углеродных добавок, делающих материал электропроводным (антистатическим). Такие рукава обязательны при перекачке топлива, растворителей, лакокрасочных материалов и пара.
2. Можно ли использовать обычные гидравлические фитинги для опрессовки PTFE рукавов?
Использование стандартных фитингов (хвостовиков) для гидравлических рукавов типа 1SN/2SN допускается, но требует специальных обжимных муфт с гладкой внутренней поверхностью. Стандартные муфты с зубцами могут прорезать тонкую стенку фторопласта, что приведет к утечке. Кроме того, существуют специализированные фитинги для PTFE с особым профилем хвостовика, обеспечивающим лучшую герметичность.
3. Каков минимальный радиус изгиба у гладкого тефлонового рукава?
Радиус изгиба гладкого PTFE рукава значительно больше, чем у резинового аналога того же диаметра. Например, для рукава DN 12 (1/2″) минимальный радиус изгиба составляет около 130–150 мм. Превышение этого параметра ведет к сплющиванию трубки («залому») и потере пропускной способности. Если условия монтажа требуют меньшего радиуса, необходимо использовать гофрированный тип рукава.
4. Подходит ли рукав PTFE для работы на вакуум?
Да, благодаря жесткости стенок и армированию металлической оплеткой, тефлоновые рукава (особенно гладкие малых и средних диаметров) отлично работают в условиях вакуума, не схлопываясь. Гофрированные рукава больших диаметров для работы на вакуум могут требовать дополнительной внутренней спирали поддержки.
