Рукава PTFE без фитингов
Показаны все результаты (4)Цены: по возрастанию

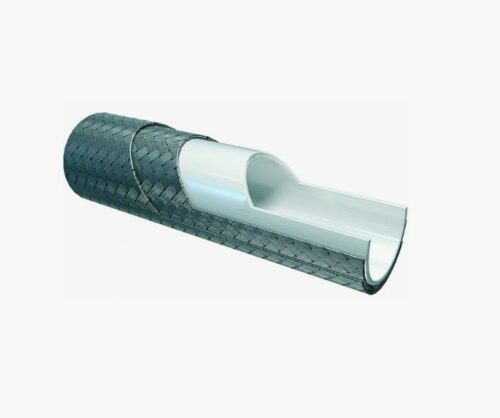

Рукава PTFE без фитингов (тефлоновые шланги в бухтах или мерными отрезками) представляют собой гибкий армированный трубопровод, поставляемый без концевой арматуры для последующей сборки или самостоятельного монтажа на производстве. Основу изделия составляет трубка из политетрафторэтилена (фторопласта-4), покрытая одной или несколькими слоями оплетки из нержавеющей стали.
Ключевая задача данного продукта — обеспечение сервисных центров и ремонтных подразделений промышленных предприятий универсальным заготовительным материалом для оперативного изготовления или замены химически стойких и термостойких магистралей. Приобретение рукава «метражом» позволяет инженерам и технологам самостоятельно определять конечную конфигурацию узла, длину изделия и тип присоединительной арматуры непосредственно на месте эксплуатации, минимизируя складские запасы готовых сборок.
Технические характеристики и классификация: рукава PTFE без фитингов
Производство тефлоновой трубки осуществляется методом экструзии пастообразного фторопластового компаунда с последующим спеканием (синтеризацией) в термокамерах при контролируемой температуре. Такой процесс обеспечивает однородность кристаллической структуры материала и отсутствие микропор. Для придания механической прочности и способности выдерживать внутреннее давление, на трубку наносится оплетка из нержавеющей проволоки AISI 304 (08Х18Н10).
Материаловедение: свойства фторопласта
Уникальные эксплуатационные характеристики рукавов обусловлены свойствами политетрафторэтилена (PTFE):
- Химическая инертность: Материал устойчив к воздействию агрессивных сред: концентрированных кислот, щелочей, растворителей, окислителей и нефтепродуктов. Исключение составляют расплавы щелочных металлов (натрий, калий) и элементарный фтор при высоких температурах.
- Термостойкость: Рабочий диапазон от -60°С до +260°С. Рукав сохраняет гибкость при криогенных температурах и не плавится при длительном нагреве.
- Низкий коэффициент трения: Гладкая внутренняя поверхность предотвращает адгезию (налипание) вязких сред и обеспечивает минимальное гидравлическое сопротивление потоку.
- Биологическая инертность: Соответствие стандартам FDA допускает контакт с пищевыми продуктами и фармацевтическими субстанциями.
Типы конструкции рукава
В зависимости от требований к гибкости и условиям потока, рукава PTFE без фитингов классифицируются на:
- Гладкие (Smooth Bore): Внутренний слой имеет гладкую цилиндрическую форму. Обеспечивают ламинарный поток и легкость промывки. Применяются там, где критична чистота среды.
- Гофрированные (Convoluted): Внутренний слой имеет спиральную или кольцевую гофру. Обеспечивают минимальный радиус изгиба без риска перелома («залома») шланга. Используются в условиях ограниченного монтажного пространства и сильных вибраций.
Для работы с легковоспламеняющимися жидкостями (топливо, растворители) используются антистатические рукава. В состав фторопласта добавляется углерод (сажа), обеспечивающий электропроводность внутреннего слоя для отвода статического электричества. Визуально отличаются черным цветом внутренней трубки.
Сравнительная таблица характеристик
Ниже приведены данные для рукавов с одной оплеткой из нержавеющей стали (1SN):
| Условный проход (DN), мм | Внутренний диаметр, мм | Рабочее давление (МПа) | Мин. радиус изгиба (Гладкий), мм | Мин. радиус изгиба (Гофра), мм |
|---|---|---|---|---|
| DN 6 (1/4″) | 6.35 | 17.5 | 75 | 18 |
| DN 10 (3/8″) | 9.53 | 13.5 | 110 | 20 |
| DN 12 (1/2″) | 12.70 | 11.0 | 135 | 25 |
| DN 19 (3/4″) | 19.05 | 7.0 | 195 | 55 |
| DN 25 (1″) | 25.40 | 5.5 | 300 | 85 |
Важно: Рабочее давление рукава PTFE снижается с ростом температуры среды. При температуре +200°С допустимое давление составляет порядка 40–50% от номинального значения при +20°С. Данный коэффициент запаса необходимо учитывать при проектировании систем.
Особенности монтажа и сферы применения
Сборка тефлоновых рукавов требует использования специализированных обжимных муфт с гладкой внутренней поверхностью. Стандартные муфты с зубцами для резиновых шлангов могут прорезать тонкую стенку PTFE (толщина стенки обычно 0.8–1.5 мм), нарушив герметичность. Опрессовка производится на гидравлических прессах с контролем диаметра обжима.
Основные отрасли применения рукавов PTFE без фитингов:
- Химическая промышленность: Линии подачи реагентов, перекачка кислот и щелочей.
- Пищевое производство: Транспортировка растительных масел, сиропов, алкогольной продукции, пара для стерилизации оборудования.
- Автомобилестроение: Топливные магистрали, системы турбонаддува (маслоподача), тормозные шланги спортивных автомобилей.
- Компрессорное оборудование: Отвод сжатого воздуха от компрессорной головки (стойкость к температуре и вибрации).
Компания «РезиноМир» специализируется на оптовых поставках промышленных рукавов и комплектующих для предприятий Санкт-Петербурга и Ленинградской области. Деятельность ведется в сегменте B2B: сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Все расчеты производятся по безналичной системе оплаты.
Складская программа включает наличие гладких и гофрированных рукавов PTFE различных диаметров. Возможна отгрузка продукции бухтами или мерными отрезками под заказ. Технический отдел предоставляет консультацию инженера по технологии сборки и подбору совместимой арматуры, а также помогает рассчитать стоимость партии с учетом логистики. Гарантия на материалы предоставляется в соответствии с сертификатами качества. Для получения коммерческого предложения, уточнения наличия или оформления заявки следует обращаться по телефону +7 (812) 223-43-40 или на электронную почту spb@rti-land.ru. Компания предлагает купить в СПб сертифицированную продукцию, прошедшую входной контроль.
Часто задаваемые вопросы (FAQ)
1. Как резать рукав PTFE, чтобы не повредить оплетку?
Для резки тефлоновых шлангов в металлической оплетке рекомендуется использовать отрезные станки с абразивным диском. Место реза предварительно плотно обматывается клейкой лентой или малярным скотчем. Рез производится прямо по ленте — это предотвращает «распушение» (раскручивание) проволоки оплетки и деформацию внутренней трубки, обеспечивая ровный торец для последующей установки муфты.
2. Можно ли использовать винтовые (многоразовые) фитинги с рукавом PTFE?
Да, существуют специальные серии фитингов для PTFE рукавов, которые монтируются без использования опрессовочного станка. Конструкция включает в себя разрезную оливу (сухарь) или резьбовую втулку. Это позволяет производить ремонт в полевых условиях. Однако такие соединения имеют ограничения по рабочему давлению по сравнению с опрессованными на станке.
3. Почему антистатический рукав черного цвета?
Черный цвет обусловлен добавлением в фторопластовую матрицу мелкодисперсного графита или сажи (Carbon Black). Эта добавка создает токопроводящие «мостики» внутри диэлектрического материала, позволяя снимать статический заряд, возникающий при трении жидкости о стенки. При монтаже таких рукавов важно обеспечить электрический контакт внутреннего слоя с металлической арматурой для заземления.
4. Поддается ли рукав PTFE ремонту при проколе?
Нет, фторопласт является материалом, который практически невозможно склеить или заварить в условиях эксплуатации из-за его химической инертности и высокой температуры плавления. При механическом повреждении внутренней трубки (прокол, трещина) герметичность восстановить невозможно — поврежденный участок необходимо вырезать или заменить рукав целиком.
