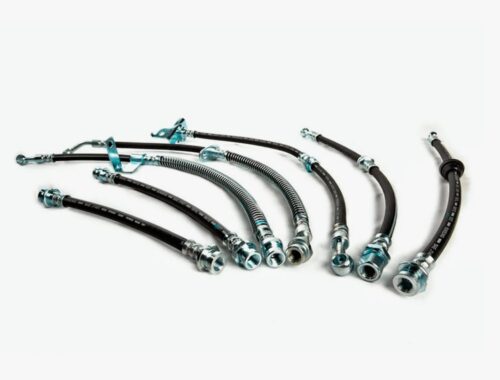

Рукава низкого давления (РНД) с фитингами представляют собой категорию гибких трубопроводных сборок, предназначенных для транспортировки жидких и газообразных рабочих сред под давлением, не превышающим 1,6–2,0 МПа. Конструктивно изделие объединяет резинотканевый рукав и присоединительную арматуру (наконечники, штуцеры, гайки), зафиксированную методом опрессовки или при помощи хомутов. В отличие от рукавов высокого давления (РВД) с металлическим кордом, РНД армируются текстильными волокнами, что обеспечивает снижение веса изделия при сохранении необходимой прочности для систем жизнеобеспечения техники.
Основное назначение данных изделий в промышленности — создание вспомогательных магистралей в гидравлических, пневматических, топливных и масляных системах. Сборки РНД с фитингами решают задачу быстрого и герметичного подключения оборудования без необходимости использования промежуточных переходников и трудоемкого монтажа хомутов «по месту», что критически важно при серийной сборке узлов и проведении регламентных работ.
Технология производства и конструкция рукавов РНД с фитингами
Производство рукавных сборок низкого давления базируется на использовании промышленных рукавов, изготовленных методом экструзии с последующим наложением нитяного каркаса и вулканизацией. Фиксация концевой арматуры осуществляется на специализированных обжимных прессах с использованием тонкостенных муфт (стаканов). В отличие от РВД, деформация муфты при опрессовке РНД производится с меньшим усилием, чтобы исключить повреждение текстильного каркаса, но обеспечить достаточную герметичность соединения.
Материалы компонентов
Эксплуатационная стойкость сборок зависит от химического состава применяемых эластомеров:
- Внутренний слой: Маслобензостойкий бутадиен-нитрильный каучук (NBR). Обеспечивает инертность к минеральным маслам, дизельному топливу, антифризам (тосолу) и технической воде.
- Армирующий каркас: Один или несколько слоев высокопрочной синтетической нити (полиэфир, полиамид) или тканевая навивка. Текстиль обеспечивает устойчивость к давлению до 1,0–1,6 МПа (10–16 бар).
- Наружный слой: Атмосферостойкая резина на основе хлоропренового каучука (CR) или EPDM. Защищает от воздействия озона, ультрафиолета и механического истирания.
- Фитинги: Изготавливаются из углеродистой стали с цинковым покрытием, латуни или нержавеющей стали (для пищевых и химических сред).
Нормативная база
Технические условия на рукава регламентируются следующими стандартами:
- ГОСТ 10362-2017: «Рукава резиновые напорные с нитяным усилением, неармированные».
- ГОСТ 18698-79: «Рукава резиновые напорные с текстильным каркасом».
- ТУ 38.105998-91: Специализированные рукава для топливных систем.
Присоединительная арматура (накидные гайки, ниппели) соответствует метрическим (ГОСТ 24705-2004) или дюймовым (BSP) стандартам резьбы.
Технические параметры и классификация
Рукава РНД с фитингами классифицируются по назначению (рабочей среде) и типу присоединения. Выбор конкретной модификации диктуется рабочим давлением и температурой в контуре.
Рабочие характеристики
Типовые параметры для промышленных сборок РНД:
- Рабочее давление: от 0,63 МПа до 2,5 МПа (зависит от диаметра).
- Разрывное давление: не менее 3-кратного запаса от рабочего (3Р).
- Температурный диапазон:
- Для масла и топлива: -50°С до +90°С (кратковременно до +100°С).
- Для воды и антифризов: -50°С до +120°С (при использовании EPDM).
- Диапазон диаметров (DN): от 6 мм до 100 мм и более.
Сравнительный анализ материалов рукавов РНД
| Тип каучука | Стойкость к маслу/бензину | Стойкость к температуре | Стойкость к озону/погоде | Типичное применение |
|---|---|---|---|---|
| NBR (Нитрил) | Высокая | Средняя (до +100°С) | Низкая | Топливные шланги, маслопроводы, обратка гидравлики |
| EPDM (Этилен-пропилен) | Низкая (разрушается) | Высокая (до +150°С) | Высокая | Системы охлаждения, подача горячей воды, пара |
| SBR (Стирол-бутадиен) | Низкая | Низкая (до +70°С) | Средняя | Техническая вода, воздух, инертные газы |
Отраслевое применение
Сборки РНД интегрируются во вспомогательные системы машин и механизмов:
- Автомобилестроение и спецтехника: Топливные магистрали низкого давления, шланги системы охлаждения, пневматические тормозные системы (пневморукава).
- Станкостроение: Подача смазочно-охлаждающих жидкостей (СОЖ) в зону резания.
- Компрессорное оборудование: Линии подачи сжатого воздуха к пневмоинструменту.
- Сельское хозяйство: Системы опрыскивания и внесения жидких удобрений (требуется химстойкая резина).
Важно: Категорически запрещается использование рукавов РНД (ГОСТ 10362) в гидравлических контурах с высоким давлением (свыше 25 бар) и импульсными нагрузками. Отсутствие металлокорда приведет к раздутию и разрыву рукава, что чревато выбросом горячего масла и пожаром.
Условия сотрудничества и поставок
Компания «РезиноМир» осуществляет серийное производство и поставки рукавных сборок низкого давления для предприятий Санкт-Петербурга и Ленинградской области. Мы работаем с юридическими лицами и индивидуальными предпринимателями, предлагая гибкие условия оплаты по безналичному расчету. Каждая партия продукции сопровождается паспортами качества и бухгалтерскими документами (УПД).
Производственный участок компании позволяет выполнять опрессовку РНД любых типоразмеров под заказ. Возможна установка фитингов различных стандартов: метрических (DK, DKO), дюймовых (BSP), штуцеров под хомут («елочка»), а также быстроразъемных соединений (БРС). Мы предлагаем рассчитать стоимость изготовления партии изделий по техническому заданию (ТЗ) или образцу. Складская программа включает рукава ГОСТ 10362 и импортные аналоги. Логистическая служба обеспечивает доставку транспортными компаниями или самовывоз. Для получения технической консультации, уточнения актуальной цены и сроков, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40. Если вашему производству необходимо купить в СПб готовые шланги с фитингами, специалисты «РезиноМир» обеспечат оперативное выполнение заказа.
FAQ: Часто задаваемые вопросы
1. В чем преимущество опрессованных РНД перед сборкой на хомутах?
Опрессовка стальной муфтой обеспечивает равномерное обжатие по всей окружности хвостовика фитинга, исключая риск протечек и соскальзывания шланга, что часто случается с червячными хомутами при вибрации или температурных расширениях. Опрессованное соединение является неразъемным, более компактным и выдерживает более высокие давления, чем хомутовое.
2. Можно ли использовать рукава РНД для бензина?
Да, если они изготовлены из маслобензостойкой резины (МБС) класса II по ГОСТ 10362 или аналогов NBR. При этом важно, чтобы рукав имел соответствующую маркировку. Использование рукавов для воды (класс I или III) в топливных системах недопустимо, так как бензин растворяет резину, что приведет к засорению топливной аппаратуры.
3. Какой минимальный радиус изгиба у рукавов РНД?
Радиус изгиба зависит от диаметра рукава и его конструкции. Для рукавов с нитяным усилением (ГОСТ 10362) минимальный радиус изгиба обычно составляет 10-15 внутренних диаметров. Превышение допустимого изгиба приводит к переламыванию рукава («кинк») и перекрытию сечения, а также ускоренному старению резины в месте сгиба.
4. Выдерживают ли рукава РНД вакуум (работу на всасывание)?
Стандартные напорные рукава РНД с нитяным каркасом не предназначены для работы под вакуумом, так как мягкая стенка может схлопнуться. Для всасывающих линий необходимо использовать напорно-всасывающие рукава (ГОСТ 5398-76), имеющие в конструкции металлическую спираль, которая держит форму при разряжении.
