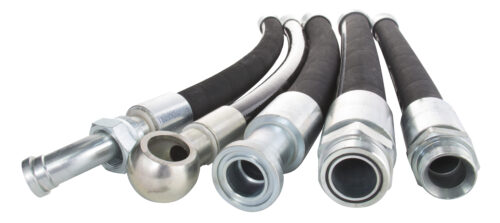

Рукава высокого давления, оснащенные фитингами типа BANJO (кольцевые ниппели под полый болт), представляют собой категорию гидравлических трубопроводов, специально разработанных для монтажа в условиях критически ограниченного пространства. Конструкция соединения включает в себя поворотный ниппель с кольцевой головкой («глазком») и специализированный полый болт с перфорацией для прохода рабочей жидкости.
Основное функциональное назначение данных изделий — обеспечение углового соединения (преимущественно 90°) гидравлической магистрали с корпусом агрегата при минимизации высоты узла. Инженерная задача, решаемая применением фитингов BANJO, заключается в возможности позиционирования рукава под любым углом вокруг оси болта (360°) до момента окончательной затяжки, что исключает возникновение торсионных напряжений в армирующем каркасе шланга и упрощает трассировку линий в плотных компоновках моторных отсеков и станков.
Технические характеристики и производство: рукава с фитингами BANJO
Изготовление рукавов с кольцевой арматурой осуществляется методом поперечной опрессовки (crimping) на радиальных прессах. Фитинг BANJO состоит из хвостовика, вставляемого в рукав, и кольцевой головки, которая может быть выполнена как монолитная деталь (методом горячей штамповки или пайки) или сборная. Технология производства регламентируется стандартом DIN 7642 для метрических болтов и нормами BSP для дюймовых.
Материаловедение и компоненты
Для обеспечения герметичности и механической прочности используются следующие материалы:
- Корпус фитинга и болт: Углеродистая сталь (марки 11SMnPb30, C45) с защитным гальваническим покрытием (цинк, цинк-никель). Толщина покрытия 8–12 мкм обеспечивает стойкость к коррозии.
- Уплотнения: Герметизация плоскостей прилегания «головка-корпус» и «головка-болт» осуществляется медными шайбами (отожженная медь) или резинометаллическими кольцами USIT.
- Рукав: В зависимости от давления применяются рукава оплеточной конструкции (1SN, 2SN, 1SC) из синтетического каучука NBR. Рабочий диапазон температур: от -40°С до +100°С (масло), до +200°С (для PTFE рукавов).
Рабочие параметры
Пропускная способность и рабочее давление узла ограничиваются прочностью полого болта и площадью сечения его отверстий.
- Диапазон давлений: От низкого (топливные системы) до высокого (20–25 МПа). Для сверхвысоких давлений (свыше 30 МПа) применение BANJO ограничено из-за риска разрыва болта на растяжение.
- Типоразмеры: Внутренний диаметр отверстия под болт варьируется от 8 мм до 32 мм и более.
Классификация и инженерные особенности монтажа
При проектировании гидросистем необходимо учитывать тип резьбы полого болта, так как от этого зависит совместимость с портом агрегата.
- Метрические (Metric): Болты с резьбой от M8x1 до M30x1.5. Соответствуют стандарту DIN 7643.
- Дюймовые (BSP): Болты с трубной резьбой от G 1/8″ до G 1″. Широко применяются в сельскохозяйственной технике.
Ниже приведена таблица сравнения характеристик фитинга BANJO и стандартного углового фитинга DKOL 90°:
| Параметр | Фитинг BANJO | Фитинг DKOL 90° (Угол) |
|---|---|---|
| Высота узла | Минимальная (определяется высотой головки болта) | Высокая (радиус изгиба трубки + гайка) |
| Позиционирование | Вращение 360° до затяжки | Фиксированное (требует контргайки для позиционирования) |
| Гидравлическое сопротивление | Высокое (резкий поворот потока + отверстия) | Среднее / Низкое (плавный гиб) |
| Монтажное пространство | Требует доступ сверху для ключа | Требует пространство для радиуса гиба |
| Предельное давление | Ограничено прочностью болта | Ограничено стандартом резьбы |
Важно: При монтаже соединений BANJO критически важно соблюдать момент затяжки полого болта. Превышение момента, рекомендованного для конкретного диаметра и материала шайб, приводит к вытягиванию резьбы, деформации отверстий болта (овализация) и перекрытию канала потока, а также к раздавливанию уплотнительных шайб, что вызывает неустранимые утечки.
Отраслевое применение
Рукава с фитингами BANJO являются безальтернативным решением в отраслях с жесткими требованиями к габаритам узлов:
- Автомобилестроение: Тормозные системы, линии подачи топлива к ТНВД, системы смазки турбокомпрессоров (маслоподача и слив).
- Станкостроение: Централизованные системы смазки направляющих и шпиндельных узлов, где трубопроводы прокладываются в узких кабель-каналах.
- Мобильная гидравлика: Подключение гидроцилиндров на мини-погрузчиках и складской технике.
Применение данных рукавов позволяет существенно сократить габариты гидравлических блоков и исключить использование дополнительных угловых адаптеров.
Компания «РезиноМир» специализируется на изготовлении и оптовом снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области гидравлическими рукавами сложной конфигурации. Деятельность ведется в формате B2B: отгрузка продукции осуществляется юридическим лицам и индивидуальным предпринимателям. Финансовые расчеты производятся исключительно по безналичной системе оплаты.
Производственный участок оснащен необходимым инструментом для опрессовки фитингов BANJO метрических и дюймовых стандартов. В наличии поддерживается ассортимент полых болтов (одинарных и двойных) и медных уплотнительных шайб. Возможна поставка продукции под заказ по чертежам клиента (например, спаренные банжо-болты) и оптом для серийного производства. Технический отдел предоставляет консультацию инженера по гидравлическим расчетам и помогает рассчитать стоимость изготовления партии. Для оформления заявки, уточнения цен или получения счета следует обращаться по телефону +7 (812) 223-43-40 или на электронную почту spb@rti-land.ru. Гарантия на герметичность сборки предоставляется при соблюдении регламента монтажа. Компания предлагает купить в СПб сертифицированную продукцию, прошедшую контроль качества.
Часто задаваемые вопросы (FAQ)
1. Можно ли повторно использовать медные шайбы при переустановке рукава BANJO?
Повторное использование медных шайб не допускается. Медь в процессе первой затяжки подвергается наклепу (упрочнению) и пластической деформации, принимая форму микронеровностей сопрягаемых поверхностей. При повторной установке такая шайба не сможет обеспечить герметичность, так как потеряла пластичность. Перед монтажом новые медные шайбы рекомендуется отжигать (если они не прошли эту процедуру на заводе) для придания мягкости.
2. В чем разница между фитингом BANJO и поворотным фитингом (Swivel)?
Фитинг BANJO обеспечивает возможность поворота рукава только в момент монтажа (до затяжки болта). В рабочем состоянии это жесткое неподвижное соединение. Поворотный фитинг (Swivel Joint) или вертлюг предназначен для постоянного вращения под давлением во время работы оборудования. Использование BANJO в качестве узла вращения приведет к самоотвинчиванию болта и утечке.
3. Как влияет конструкция BANJO на производительность гидросистемы?
Соединения BANJO создают значительное местное гидравлическое сопротивление из-за резкого изменения направления потока (на 90 градусов) и прохождения жидкости через радиальные отверстия болта. При высоких скоростях потока это вызывает нагрев рабочей жидкости и падение давления. Поэтому данные фитинги не рекомендуются для высоконагруженных магистралей с большим расходом масла (линии нагнетания мощных насосов).
4. Что такое «двойной болт» для BANJO?
Двойной болт (Double Banjo Bolt) имеет увеличенную длину и два ряда отверстий. Он позволяет закрепить два фитинга (два рукава) на одном порту агрегата, расположив их друг над другом. Это решение экономит место и сокращает количество портов на распределителе, но требует тщательного расчета пропускной способности.
