Рукава с фитингами BSP 32 мм
Показаны все результаты (11)Цены: по возрастанию

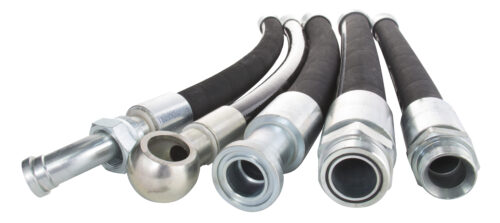

Рукава высокого давления (РВД) с условным проходом 32 мм (DN 32 / 1.1/4 дюйма), оснащенные фитингами стандарта BSP (British Standard Pipe), представляют собой мощные гидравлические магистрали, предназначенные для передачи больших объемов рабочей жидкости в системах промышленного и мобильного назначения. Данный типоразмер является ключевым элементом в контурах привода основных насосных групп, гидромоторов хода карьерной техники и системах подачи раствора на буровых установках.
Ключевая инженерная задача, решаемая использованием сборок DN 32, заключается в обеспечении пропускной способности свыше 300–400 л/мин при сохранении ламинарности потока и минимизации гидравлических потерь. Применение арматуры стандарта BSP с конусом уплотнения 60° гарантирует надежную герметизацию соединений в условиях высоких вибрационных нагрузок, характерных для тяжелого машиностроения и горнодобывающей отрасли.
Технические характеристики и производство: рукава с фитингами BSP 32 мм
Изготовление рукавов большого диаметра осуществляется на специализированных тяжелых прессах с усилием обжима до 350–500 тонн. Технологический процесс включает резку армированного шланга, обязательное снятие наружного и внутреннего слоев резины (skiving) для навивочных типов, установку усиленных фитингов серии Interlock и финальную опрессовку. Использование технологии Interlock обеспечивает механическое сцепление арматуры непосредственно с металлокордом, предотвращая «сползание» фитинга под действием высокого давления.
Материаловедение и конструкция
Эксплуатационные свойства определяются типом рукава (согласно EN 856) и материалом фитингов:
- Рукава 4SH: Четыре слоя спиральной стальной навивки. Стандартное решение для давлений до 25.0 – 28.0 МПа.
- Рукава R13 / R15: Шесть слоев спиральной навивки. Применяются в системах с экстремально высоким давлением (до 35.0 – 42.0 МПа) и частыми гидроударами.
- Фитинги BSP 1.1/4″: Изготавливаются из конструкционной стали с цинковым покрытием. Резьба G 1.1/4″ (11 витков на дюйм). Для обеспечения герметичности на больших диаметрах часто используются фитинги с уплотнительным кольцом O-ring на конусе.
Рабочие параметры
В таблице представлен сравнительный анализ характеристик рукавов DN 32 различных классов:
| Тип рукава (EN 856) | Конструкция армирования | Рабочее давление (МПа) | Разрывное давление (МПа) | Мин. радиус изгиба (мм) |
|---|---|---|---|---|
| 4SP DN 32 | 4 навивки | 21.0 | 84.0 | 460 |
| 4SH DN 32 | 4 навивки (усилен.) | 32.5 | 130.0 | 460 |
| R13 DN 32 | 6 навивок | 35.0 | 140.0 | 460 |
| R15 DN 32 | 6 навивок | 42.0 | 168.0 | 445 |
Особенности монтажа и сферы применения
При проектировании трасс с рукавами DN 32 необходимо учитывать их значительный вес (около 2.5–3.0 кг/м) и жесткость. Минимальный радиус изгиба составляет около 450 мм, что требует достаточного пространства для монтажа. Использование угловых фитингов (45° и 90°) является обязательным для исключения переломов рукава в точках подключения.
Важно: Для затяжки фитингов BSP 1.1/4″ (размер под ключ 50 мм и более) требуются значительные усилия (250–300 Н·м). Категорически запрещается использовать ударный инструмент или «трубу-удлинитель» без контроля момента, так как это приведет к деформации конуса ниппеля или разрыву накидной гайки. Рекомендуется использовать динамометрические ключи.
Отраслевая специфика
Рукава с фитингами BSP 32 мм широко применяются в следующих секторах:
- Карьерная техника: Экскаваторы (Hitachi, Komatsu, CAT) массой от 40 тонн. Линии главных насосов и гидромоторов хода.
- Буровое оборудование: Установки ГНБ и колонкового бурения. Линии подачи бурового раствора и гидравлики вращателя.
- Прессовое оборудование: Магистрали подачи масла к главным цилиндрам пакетировочных прессов и ножниц для металлолома.
- Судостроение: Гидравлические системы винто-рулевых колонок и лебедок.
Компания «РезиноМир» специализируется на изготовлении и оптовой поставке рукавов высокого давления тяжелых серий для промышленных предприятий Санкт-Петербурга и Ленинградской области. Деятельность ведется в формате B2B: сотрудничество осуществляется с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты производятся по безналичной системе оплаты.
Наш производственный комплекс позволяет оперативно собирать рукава DN 32 любой длины с использованием фитингов BSP (прямых, угловых, фланцевых переходов). В наличии на складе поддерживается запас рукавов 4SH и R15, а также усиленных фитингов Interlock. Технический отдел предоставляет консультацию инженера по оптимизации гидросхем и помогает рассчитать стоимость изготовления партии. Возможна отгрузка продукции оптом для снабжения удаленных объектов (карьеров, буровых). Для оформления заявки свяжитесь с нами по телефону +7 (812) 223-43-40 или отправьте запрос на электронную почту spb@rti-land.ru. Гарантия на изделия предоставляется при соблюдении регламента эксплуатации. Компания предлагает купить в СПб сертифицированную продукцию, прошедшую испытания давлением.
Часто задаваемые вопросы (FAQ)
1. Как отличить фитинг BSP 1.1/4″ от метрического M42x2?
Наружный диаметр резьбы BSP G 1.1/4″ составляет 41.91 мм, что практически совпадает с M42 (42.0 мм). Главное отличие — шаг резьбы. У BSP 1.1/4″ шаг — 11 витков на дюйм (2.309 мм), у M42x2 — ровно 2.0 мм. Разница в 0.3 мм на виток не позволит скрутить детали. Для точной идентификации обязательно используйте резьбомер.
2. Можно ли использовать рукава 4SP вместо 4SH для диаметра 32 мм?
Для диаметра DN 32 разница в рабочем давлении между 4SP (21.0 МПа) и 4SH (32.5 МПа) очень существенна. Если давление в системе составляет 250–300 бар, использование рукава 4SP недопустимо, так как его запас прочности будет недостаточен, что приведет к разрыву. Рукава 4SP применимы только в системах среднего давления.
3. Нужна ли защита для рукавов такого диаметра?
Да, учитывая высокую стоимость рукавов большого диаметра и их применение в тяжелых условиях (карьеры, стройплощадки), установка внешней защиты крайне желательна. Пластиковая спираль защитит от истирания и ударов камней, а текстильный рукав (Oversleeve) предотвратит разлет масла при аварийном разрыве, обеспечивая безопасность персонала.
4. Какой тип уплотнения лучше для BSP 1.1/4″: конус или с кольцом?
Для больших диаметров и высоких давлений предпочтительнее использовать фитинги BSP с уплотнительным кольцом (O-ring) на конусе 60°. Эластомерное кольцо компенсирует микронеровности и обеспечивает герметичность даже при незначительном ослаблении гайки от вибрации, в то время как чисто металлическое уплотнение требует идеального состояния поверхностей и высокого момента затяжки.
