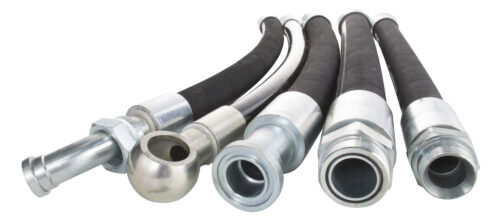

Рукава с фитингами DK 8 мм

Рукава высокого давления (РВД) с условным проходом 8 мм, оснащенные присоединительной арматурой стандарта DK (Dicht Kegel), представляют собой гибкие трубопроводы, предназначенные для интеграции в гидравлические системы малой и средней мощности. Изделие состоит из многослойного резинового шланга, армированного металлической оплеткой, и стальных фитингов с метрической резьбой и сферическим ниппелем. Типоразмер DN 08 (5/16 дюйма) является одним из наиболее востребованных в гидросистемах мобильной техники и станочного оборудования.

Основное функциональное назначение сборок — обеспечение циркуляции рабочих жидкостей (минеральных масел, эмульсий, жидкого топлива) под давлением между статичными и подвижными узлами механизмов. Применение гибких соединений решает задачу компенсации вибрационных нагрузок, температурных расширений и монтажных погрешностей, возникающих при стыковке агрегатов. Фитинг DK, благодаря сферической уплотнительной поверхности, обеспечивает универсальность соединения, эффективно герметизируясь в ответные части с углами конуса 24°, 37° и 60°.

Технические характеристики и производство рукавов с фитингами DK 8 мм

Изготовление рукавных сборок DN 8 осуществляется методом холодной деформации (опрессовки) на радиально-обжимных прессах. Технологический процесс включает установку обжимной муфты и фитинга на подготовленный край шланга с последующим равномерным обжатием кулачками пресса. Это обеспечивает пластическую деформацию металла муфты и создание прочного замкового соединения с армирующим слоем рукава, исключающего срыв фитинга при рабочих нагрузках.

Материалы и конструкция

Эксплуатационные свойства изделия определяются характеристиками используемых композитов:

1. Внутренний слой: Синтетический каучук на основе бутадиен-нитрила (NBR). Материал обладает высокой стойкостью к нефтепродуктам и низкой газопроницаемостью.
2. Армирующий каркас: Одна (1SN) или две (2SN) оплетки из латунированной стальной проволоки. Металлокорд воспринимает радиальное давление рабочей среды.
3. Наружный слой: Износостойкая синтетическая резина (хлоропрен CR или этилен-пропиленовый каучук EPDM), защищающая силовой каркас от коррозии, абразивного износа и ультрафиолетового излучения.
4. Фитинги DK: Выполняются из конструкционных сталей марок 20, 35 или 45. Антикоррозийная защита обеспечивается гальваническим цинкованием (толщина слоя 8–12 мкм) с пассивацией.

Нормативная база

Геометрические параметры рукавов регламентируются ГОСТ 6286-73 и международным стандартом DIN EN 853. Резьбовые соединения фитингов соответствуют ГОСТ 24705-2004 (Метрическая резьба).

Параметры соединения

Рукава с фитингами DK 8 мм имеют следующие присоединительные особенности:

• Резьба: Для DN 08 характерны резьбы М16х1.5 или М18х1.5. Реже встречаются варианты М14х1.5 (переходные).
• Размер под ключ (S): 19 мм (для М16) или 22 мм (для М18).
• Тип уплотнения: Сфера (металл-по-металлу). Универсальная посадка в конус.

Важно: При подборе рукава необходимо точно измерять диаметр резьбы. Разница между М16 и М18 составляет всего 2 мм, но попытка монтажа неподходящего фитинга приведет к срезу витков резьбы на штуцере гидрораспределителя или цилиндра.

Классификация нагрузок и сферы применения

Выбор типа рукава (1SN или 2SN) зависит от рабочего давления в конкретном контуре гидросистемы. Для диаметра 8 мм (5/16 дюйма) показатели давления варьируются существенно.

Сравнительный анализ характеристик (DN 8 мм)

Отраслевая спецификация

Благодаря универсальности стандарта DK («Русский стандарт»), данные рукава широко применяются в отечественной и адаптированной импортной технике.

Основные отрасли применения:

• Сельское хозяйство: Гидравлика навесного оборудования тракторов МТЗ, комбайнов (приводы жаток, выгрузных шнеков).
• Складская техника: Вилочные погрузчики, гидравлические штабелеры (магистрали подъема мачты).
• Станкостроение: Системы смазки и гидравлические зажимы металлорежущих станков.
• Коммунальное хозяйство: Гидросистемы мусоровозов и уборочных машин (управление манипуляторами).

Условия сотрудничества и поставок

Компания «РезиноМир» осуществляет снабжение производственных и сервисных предприятий Санкт-Петербурга и Ленинградской области качественными комплектующими для гидравлики. Мы работаем с юридическими лицами и индивидуальными предпринимателями. Оплата производится по безналичному расчету, отгрузка сопровождается полным комплектом бухгалтерских документов (УПД, счета-фактуры).

Складские запасы позволяют выполнять поставки продукции оптом в сжатые сроки. Технический отдел компании принимает заказы на изготовление рукавов нестандартной длины или конфигурации по чертежам и техническим заданиям (ТЗ) клиента. Перед выдачей заказа продукция может проходить проверку на испытательном стенде. Мы предлагаем рассчитать стоимость партии изделий индивидуально, в зависимости от объема и спецификации. Доступен самовывоз со склада или организация доставки транспортными компаниями по региону. Для получения консультации инженера, уточнения цены и возможности производства, необходимо отправить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40. Если стоит задача купить в СПб надежные РВД с гарантией, специалисты «РезиноМир» обеспечат технически грамотный подбор.

FAQ: Часто задаваемые вопросы

1. Как отличить фитинг DK от фитинга DKI?
Фитинг DK имеет сферический ниппель («яблоко») и уплотняется в конусные гнезда 24°, 37° или 60°. Фитинг DKI (инвертированный) имеет конус 74° (воронка внутрь) и метрическую резьбу. Они не взаимозаменяемы: попытка соединить сферу DK с конусом DKI не обеспечит герметичности и приведет к повреждению уплотняющих поверхностей.

2. Каков срок хранения резиновых рукавов до начала эксплуатации?
Согласно ГОСТ и рекомендациям DIN, при соблюдении условий хранения (температура от 0 до +25°С, отсутствие прямого солнечного света и озона), гарантийный срок хранения составляет от 3 до 5 лет. После этого срока резина подвергается естественному старению, теряет эластичность, и использование такого изделия под высоким давлением не рекомендуется.

3. Требуется ли использование фум-ленты или герметика при монтаже фитингов DK?
Категорически нет. Герметичность соединения DK обеспечивается плотным прижатием металлической сферы ниппеля к конусу штуцера. Резьба служит только для создания осевого усилия прижима. Нанесение уплотнительных материалов на резьбу может исказить момент затяжки и не повлияет на герметичность самого стыка, а попадание частиц ленты в гидросистему приведет к поломке клапанов.

4. Можно ли заказать рукав с угловым фитингом DK 90°?
Да, номенклатура фитингов включает исполнения: прямой (0°), угловой 45° и угловой 90°. Использование угловой арматуры позволяет избежать недопустимых радиусов изгиба рукава при монтаже в ограниченном пространстве. При заказе рукава с двумя угловыми фитингами необходимо указывать угол разворота фитингов относительно друг друга.
