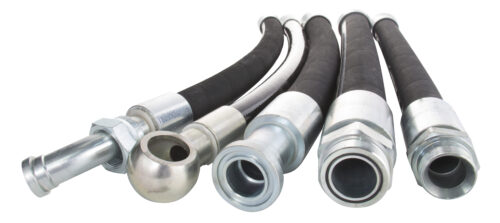

Рукава с фитингами DKO 10 мм

Рукава высокого давления (РВД) с условным проходом 10 мм (3/8 дюйма), оснащенные фитингами стандарта DKO (Dicht Kegel O-ring), представляют собой усовершенствованный класс гибких трубопроводов для гидравлических систем. Конструктивной особенностью данной арматуры является наличие метрической резьбы, конуса уплотнения 24° и интегрированного резинового уплотнительного кольца (O-ring) на ниппеле. Такое техническое решение обеспечивает повышенную герметичность соединения по сравнению с классическими фитингами типа DK (сфера), исключая микротечи рабочей жидкости при высоких вибрационных нагрузках и пульсациях давления.

Основное назначение сборок DN 10 DKO — интеграция в гидравлические контуры европейского промышленного оборудования, строительной и сельскохозяйственной техники. Изделия решают задачу долгосрочной безаварийной эксплуатации соединений в условиях знакопеременных температур и динамических нагрузок, предотвращая самопроизвольное ослабление затяжки гайки и потерю герметичности стыка.

Технические характеристики и производство рукавов с фитингами DKO 10 мм

Изготовление рукавных сборок осуществляется методом поперечного обжима на радиальных прессах с программным управлением. Технологический процесс регламентирует усилие деформации обжимной муфты для обеспечения надежного замкового соединения с армирующим слоем шланга без повреждения внутреннего резинового слоя. Для фитингов DKO, в зависимости от серии (легкая или тяжелая), используются соответствующие типы муфт, иногда требующие предварительной зачистки (skive) наружного слоя резины.

Материалы и компоненты

Эксплуатационная стойкость изделия формируется комбинацией специализированных материалов:

1. Внутренний слой: Маслобензостойкий синтетический каучук (NBR — бутадиен-нитрил). Обеспечивает инертность к минеральным и синтетическим маслам, водомасляным эмульсиям.
2. Силовой каркас: Для диаметра 10 мм применяются конструкции 1SN/2SN (одна или две стальные оплетки) или 4SP (четыре навивки). Материал — латунированная высокоуглеродистая сталь.
3. Наружный слой: Абразивостойкая резина (CR — хлоропрен или EPDM), устойчивая к озону и ультрафиолету.
4. Фитинги DKO: Изготавливаются из стали марок 20, 35, 45. Покрытие — гальванический цинк (8-12 мкм). Уплотнительное кольцо выполнено из NBR твердостью 90 единиц по Шору А.

Классификация серий: DKOL и DKOS

Фитинги DKO для рукавов DN 10 мм подразделяются на две серии, различающиеся геометрией и допустимым давлением:

• DKOL (Leicht — легкая серия): Используется в системах со средним и высоким давлением. Метрическая резьба имеет меньший диаметр относительно трубки.
• DKOS (Schwer — тяжелая серия): Предназначена для сверхвысоких давлений и тяжелых условий эксплуатации. Отличается увеличенной толщиной стенки фитинга и меньшим проходным сечением конуса при той же резьбе.

Важно: Фитинги DKOL и DKOS не являются взаимозаменяемыми, даже если резьба совпадает. У них разные диаметры посадочного конуса и размеры под трубку. Попытка соединения легкой серии с тяжелой приведет к отсутствию герметичности или разрушению резьбы.

Нормативная база и параметры эксплуатации

Производство рукавов с фитингами DKO 10 мм опирается на международные стандарты DIN 20066, ISO 12151-2 и SAE J514. Сами рукава соответствуют DIN EN 853 (оплеточные) или DIN EN 856 (навивочные).

Сравнительный анализ серий для DN 10 (3/8″)

В таблице ниже приведены параметры наиболее распространенных резьб для условного прохода 10 мм:

Отраслевое применение

Рукава с арматурой DKO востребованы там, где требуется высокая надежность уплотнения.

Основные отрасли применения:

• Машиностроение: Гидравлические приводы станков с ЧПУ, термопластавтоматы (ТПА).
• Мобильная гидравлика: Экскаваторы (Hitachi, Komatsu, Liebherr), где стандарт DKO является штатным.
• Судостроение: Системы управления рулевыми машинами и палубным оборудованием.
• Лесозаготовка: Харвестеры и форвардеры (манипуляторы, ротаторы).

Условия поставок и сотрудничества

Компания «РезиноМир» специализируется на снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области высококачественными компонентами гидросистем. Мы работаем с юридическими лицами и индивидуальными предпринимателями. Все расчеты производятся по безналичной системе оплаты с предоставлением полного пакета бухгалтерской документации (УПД, паспорта на продукцию).

Мы предлагаем поставки серийных изделий оптом, а также услуги по изготовлению рукавов под заказ по спецификациям или образцам заказчика (включая нестандартные длины и комбинации фитингов). Перед отгрузкой продукция проходит контроль качества опрессовки и геометрии. Для того чтобы рассчитать стоимость партии, уточнить наличие комплектующих или получить консультацию инженера, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40. Возможна организация доставки транспортными компаниями или самовывоз со склада. Если вашему производству требуется купить в СПб рукава высокого давления, соответствующие стандартам DIN/ISO, компания «РезиноМир» обеспечит оперативную комплектацию и гарантию на изделия.

FAQ: Часто задаваемые вопросы

1. В чем главное отличие фитинга DKO от DK?
Главное отличие заключается в типе уплотнения. Фитинг DK (российский стандарт) имеет сферический ниппель и уплотняется по принципу «сфера-в-конус» (металл-по-металлу). Фитинг DKO (немецкий стандарт) имеет конус 24° с проточкой, в которую установлено резиновое кольцо (O-ring). Уплотнение происходит за счет деформации этого кольца, что обеспечивает лучшую герметичность при вибрациях.

2. Как определить, какая серия DKO нужна: L или S?
Для идентификации необходимо измерить наружный диаметр резьбы и диаметр посадочного конуса, а также знать диаметр жесткой трубки, к которой подключается рукав. Например, для резьбы М18х1.5: если диаметр трубки 12 мм — это серия L (легкая), если 10 мм — это серия S (тяжелая). Также серия S имеет меньший диаметр проходного отверстия в конусе.

3. Можно ли использовать DKO 10 мм при температуре -50°С?
Стандартные рукава и уплотнительные кольца NBR рассчитаны на диапазон от -40°С до +100°С. При температуре -50°С стандартное кольцо потеряет эластичность («задубеет»), что приведет к течи. Для таких условий необходимо заказывать рукава в арктическом исполнении (Cold) и фитинги с уплотнительными кольцами из хладостойкой резины.

4. Какой момент затяжки рекомендован для фитингов DKO?
В отличие от фитингов без уплотнительных колец, DKO не требует чрезмерной затяжки. Затяжка производится до момента резкого возрастания сопротивления (контакт металла конуса), после чего выполняется доворот на определенный угол (обычно 1/4 — 1/2 оборота) или до достижения нормативного момента (например, для M18x1.5 — около 40-50 Н·м). Перетяжка может разрушить уплотнительное кольцо.
