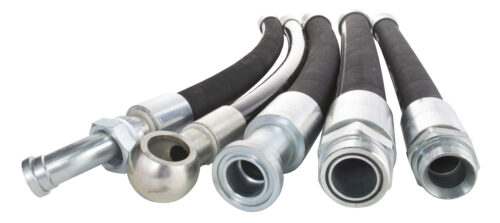

Рукава с фитингами DKO 25 мм

Рукава высокого давления (РВД) с условным проходом 25 мм, оснащенные фитингами стандарта DKO (Dicht Kegel O-ring), представляют собой категорию гибких трубопроводов большого сечения, разработанных согласно немецкому стандарту DIN 20066. Конструктивная особенность данной арматуры заключается в комбинации метрической резьбы, уплотнительного конуса 24° и интегрированного в специальную канавку резинового кольца (O-ring). Такое техническое решение обеспечивает максимальную степень герметичности соединения, компенсируя микроперемещения и вибрации, неизбежные в работе тяжелых гидравлических систем.

Основное функциональное назначение сборок DN 25 (1 дюйм) — организация надежных магистралей подачи рабочей жидкости с высоким расходом (от 100 до 200 л/мин) между насосными станциями, распределителями и силовыми цилиндрами. Изделия решают критическую инженерную задачу предотвращения утечек в условиях высоких пульсирующих давлений и температурных расширений, где использование жестких труб невозможно, а фитинги без эластомерного уплотнения (сфера-конус) склонны к самоотвинчиванию.

Технические характеристики и производство рукавов с фитингами DKO 25 мм

Производство рукавных сборок DN 25 мм осуществляется методом радиального обжима на промышленных прессах, обеспечивающих усилие свыше 200 тонн. Технология предполагает пластическую деформацию металлической муфты для создания неразъемного соединения с армирующим слоем шланга. Для рукавов данного диаметра, часто имеющих четыре навивки (4SP/4SH), применяется технология skive (снятие наружного и/или внутреннего слоя резины), что обеспечивает прямой контакт зубьев муфты с металлокордом и предотвращает вырывание фитинга при давлении до 38-42 МПа.

Материаловедение и компоненты

Надежность изделия в агрессивных промышленных средах обеспечивается подбором материалов:

1. Внутренний слой: Синтетический каучук на основе бутадиен-нитрила (NBR). Материал инертен к гидравлическим маслам на минеральной и синтетической основе, а также к водомасляным эмульсиям.
2. Силовой каркас:
   • Тип 2SN: Две стальные оплетки. Используется для давлений до 16,5 МПа.
   • Тип 4SP/4SH: Четыре спиральные навивки из высокопрочной стальной проволоки. Применяются для давлений 28,0–38,0 МПа и высоких импульсных нагрузок.
3. Наружный слой: Атмосферостойкая резина (CR/EPDM), защищающая корд от коррозии, истирания и УФ-излучения.
4. Фитинги DKO: Изготавливаются из конструкционной стали (Ст35, Ст45) с гальваническим цинкованием (8–15 мкм). Уплотнительное кольцо круглого сечения выполнено из NBR (твердость 90 Шор А) или FKM (Viton).

Нормативная база

Геометрические параметры присоединительной части регламентируются стандартами ISO 12151-2 и DIN 2353. Конструкция рукавов соответствует DIN EN 853/856.

Классификация серий и параметры резьб

Рукава с фитингами DKO 25 мм разделяются на две серии: легкую (DKOL) и тяжелую (DKOS). Для диаметра 1 дюйм различия в геометрии и допустимых нагрузках являются определяющими при выборе комплектующих.

Сравнительный анализ серий для DN 25 (1″)

В таблице приведены параметры резьб и сопрягаемых труб для рукавов условным диаметром 25 мм:

Важно: Необходимо строго различать фитинги DKOL M36x2 (для трубы 28 мм) и DKOS M36x2 (для трубы 25 мм). Несмотря на одинаковую резьбу, они имеют разные диаметры посадочного конуса и размеры уплотнительных колец. Соединение разнородных серий приведет к отсутствию герметичности и повреждению арматуры.

Отраслевая интеграция

Рукава DKO 25 мм востребованы в секторах экономики, эксплуатирующих энергонасыщенную технику.

Основные отрасли применения:

• Лесозаготовка: Харвестеры и форвардеры (Ponsse, John Deere, Komatsu) — основные напорные линии гидросистемы.
• Карьерные работы: Экскаваторы и фронтальные погрузчики (CAT, Hitachi, Liebherr) — контуры хода и привода рабочего оборудования.
• Промышленное производство: Крупнотоннажные гидравлические прессы, термопластавтоматы, прокатные станы.
• Судостроение: Магистрали управления палубным оборудованием, где требуется высокая вибростойкость.

Условия сотрудничества и поставок

Компания «РезиноМир» специализируется на оптовых поставках и производстве гидравлических соединений для предприятий Санкт-Петербурга и Ленинградской области. Работа ведется с юридическими лицами и индивидуальными предпринимателями. Все расчеты производятся по безналичной системе оплаты с предоставлением полного пакета бухгалтерской документации (УПД, паспорта качества).

Технологические возможности позволяют осуществлять отгрузку серийной продукции со склада, а также оперативное изготовление рукавов под заказ по чертежам или образцам заказчика (включая сложные конфигурации с угловыми фитингами и термозащитой). Перед передачей клиенту продукция проходит контроль качества опрессовки. Мы предлагаем рассчитать стоимость заказа индивидуально, учитывая объем партии и специфические требования к материалам (например, морозостойкое исполнение). Логистическая служба обеспечивает доставку транспортными компаниями или подготовку груза к самовывозу. Для получения консультации инженера, уточнения цены и сроков поставки, следует направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40. Если вашему производству необходимо купить в СПб сертифицированные РВД с гарантией, специалисты компании обеспечат профессиональный подбор комплектующих.

FAQ: Часто задаваемые вопросы

1. В чем преимущество DKO перед фланцевыми соединениями для диаметра 25 мм?
Для диаметра 25 мм (1 дюйм) используются как резьбовые фитинги DKO, так и фланцы (SFL/SFS). Преимущество DKO заключается в компактности и простоте монтажа в труднодоступных местах, где невозможно разместить фланцевую головку и скобы. Однако при давлениях свыше 350 бар и сильных гидроударах фланцевые соединения считаются более надежными. Выбор зависит от конструкции ответной части оборудования.

2. Каков ресурс уплотнительного кольца в фитинге DKO?
Ресурс кольца зависит от температуры рабочей среды и частоты монтажа/демонтажа соединения. При стационарной работе и температуре до +100°С кольцо служит весь срок эксплуатации рукава. При частой разборке узла или перегреве масла кольцо теряет эластичность и подлежит замене. Рекомендуется менять уплотнительное кольцо при каждом повторном монтаже рукава.

3. Можно ли использовать DKO 25 мм при температуре -50°С?
Стандартные кольца NBR при температуре ниже -40°С (а динамически ниже -30°С) стеклуют и теряют герметичность. Для эксплуатации техники в условиях Крайнего Севера необходимо заказывать рукава в арктическом исполнении (маркировка Cold/Polar) и комплектовать фитинги специальными хладостойкими уплотнительными кольцами.

4. Какой момент затяжки рекомендован для резьбы M42x2?
Для фитингов серии DKOS (M42x2) ориентировочный момент затяжки составляет 190–210 Н·м. Важно затягивать соединение до ощутимого упора (контакт металлических поверхностей конусов), после чего выполнить финальную дотяжку. Использование динамометрического ключа позволяет избежать деформации конуса и срезания резинового уплотнения.
