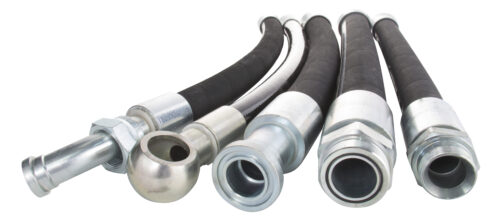

Рукава с фитингами DKO 8 мм

Рукава высокого давления (РВД) с условным проходом 8 мм, оснащенные фитингами стандарта DKO (Dicht Kegel O-ring), представляют собой гибкие трубопроводные элементы, разработанные в соответствии с немецким стандартом DIN 20066. Конструктивная специфика данной арматуры заключается в наличии метрической резьбы, конуса уплотнения 24° и интегрированного в канавку конуса резинового уплотнительного кольца круглого сечения (O-ring). Данная конфигурация обеспечивает герметичность соединения класса А, исключая микротечи рабочей жидкости при высоких вибрационных нагрузках и пульсациях давления, характерных для гидравлических систем европейского производства.

Основное функциональное назначение сборок DN 8 (5/16 дюйма) — обеспечение надежной коммутации в контурах управления, линиях пилотного давления и системах средней мощности. Изделия решают инженерную задачу по предотвращению самопроизвольного ослабления момента затяжки и потери герметичности в условиях знакопеременных температур, где классические соединения типа «металл-по-металлу» (сфера-конус) могут быть недостаточно эффективны.

Технология производства и конструкция: рукава с фитингами DKO 8 мм

Изготовление рукавных сборок DN 8 мм осуществляется методом радиальной опрессовки на прессах с числовым программным управлением. Технологический процесс подразумевает пластическую деформацию металлической муфты, обеспечивающую ее механическое сцепление с армирующим слоем шланга. Для фитингов DKO критически важна точность геометрии посадочного конуса и сохранность эластомерного кольца в процессе монтажа.

Материаловедение и компоненты

Эксплуатационные характеристики изделия определяются физико-химич��скими свойствами используемых материалов:

1. Внутренний слой: Синтетический каучук на основе бутадиен-нитрила (NBR). Материал обладает химической инертностью к минеральным маслам, гидравлическим жидкостям HLP, жидкому топливу и водомасляным эмульсиям.
2. Силовой каркас:
   • Тип 1SN/1SC: Одна оплетка из латунированной стальной проволоки. Рабочее давление до 21,5 МПа.
   • Тип 2SN/2SC: Две стальные оплетки. Рабочее давление до 35,0 МПа.
3. Наружный слой: Износостойкая резина (CR — хлоропрен или EPDM), защищающая металлокорд от атмосферной коррозии, озона и абразивного воздействия.
4. Фитинги DKO: Изготавливаются из конструкционной стали (Ст35, Ст45) с гальваническим цинковым покрытием (толщина 8–12 мкм). Уплотнительное кольцо — NBR (твердость 90 Шор А) или FKM (Viton) для высокотемпературных сред.

Нормативная база

Геометрические параметры фитингов регламентируются стандартами ISO 12151-2 и DIN 2353. Конструкция самих рукавов соответствует DIN EN 853 (типы 1SN/2SN) или DIN EN 857 (компактные типы 1SC/2SC).

Классификация серий и параметры резьб

Рукава с фитингами DKO 8 мм подразделяются на две серии: легкую (DKOL) и тяжелую (DKOS). Различия заключаются в размерах резьбы, диаметре сопрягаемой трубы и толщине стенки фитинга.

Сравнительный анализ серий для DN 8 (5/16″)

В таблице приведены параметры наиболее распространенных конфигураций для условного прохода 8 мм:

Важно: Фитинги с одинаковой резьбой, например M16x1.5, могут относиться к разным сериям (10L и 08S). Они имеют разные диаметры конусов и не являются взаимозаменяемыми. Попытка соединения разных серий приведет к повреждению уплотнения и утечке.

Отраслевая интеграция

Изделия данного типоразмера востребованы в системах, где требуется высокая надежность герметизации при компактных размерах.

Основные отрасли применения:

• Станкостроение: Гидравлические приводы зажимных устройств, системы смазки и охлаждения станков с ЧПУ.
• Мобильная техника: Линии управления навесным оборудованием коммунальной и строительной техники (ковши, отвалы).
• Складское оборудование: Гидравлические системы вилочных погрузчиков и штабелеров.
• Сельское хозяйство: Гидросистемы тракторов и комбайнов импортного производства (Claas, John Deere).

Условия сотрудничества и поставок

Компания «РезиноМир» специализируется на снабжении промышленных предприятий Санкт-Петербурга и Ленинградской области сертифицированными гидравлическими компонентами. Мы работаем с юридическими лицами и индивидуальными предпринимателями. Оплата продукции производится по безналичному расчету с предоставлением полного пакета бухгалтерской документации (УПД, паспорта качества).

Технологические возможности позволяют выполнять заказы любой сложности: от поставки серийной продукции оптом до изготовления рукавов под заказ по спецификациям или образцам (включая рукава нестандартной длины). Перед отгрузкой продукция проходит контроль опрессовки. Мы предлагаем рассчитать стоимость заказа индивидуально, учитывая объем партии. Возможна организация доставки транспортными компаниями или самовывоз со склада. Для получения консультации инженера, уточнения наличия фитингов конкретной серии и актуальной цены, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40. Если вашему производству необходимо купить в СПб надежные РВД с гарантией герметичности, специалисты компании обеспечат профессиональный подбор комплектующих.

FAQ: Часто задаваемые вопросы

1. В чем основное отличие DKO 8 мм от стандарта DK?
Фитинг DK (Dicht Kegel) имеет сферическую уплотнительную головку («яблоко») и уплотняется по принципу «металл-по-металлу». Фитинг DKO имеет конус 24° с проточкой и резиновым кольцом (O-ring). Наличие кольца обеспечивает лучшую герметичность при вибрациях и предотвращает «потение» соединения.

2. Как идентифицировать серию фитинга (L или S) при одинаковой резьбе?
Для идентификации необходимо измерить диаметр посадочного конуса и размер гайки под ключ. У серии S (тяжелая) стенка фитинга толще, а проходное отверстие в конусе меньше. Также отличается размер под ключ. Наиболее точный метод — проверка по каталогу производителя или измерение диаметра ответной трубы.

3. Какой температурный диапазон допустим для рукавов DKO 8 мм?
Стандартные рукава с кольцами NBR рассчитаны на работу в диапазоне от -40°С до +100°С (кратковременно до +120°С). При эксплуатации в условиях низких температур (ниже -40°С) резиновое кольцо теряет эластичность, что приводит к утечкам. Для таких условий следует заказывать рукава в арктическом исполнении (Cold) с хладостойкими кольцами.

4. Подлежат ли замене уплотнительные кольца на фитингах DKO?
Да, кольцо O-ring является расходным элементом. При каждом демонтаже рукава рекомендуется визуальный осмотр кольца. При наличии порезов, деформации или потери эластичности (затвердевании) кольцо подлежит замене. Используются стандартные кольца круглого сечения из NBR твердостью 90 единиц по Шору А.
