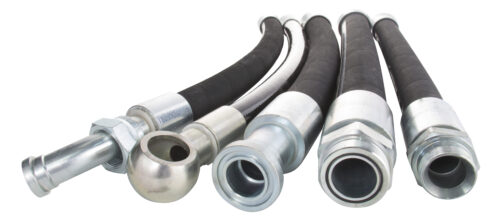

Рукава с фитингами JIS и JIC

Рукава высокого давления (РВД), оснащенные присоединительной арматурой стандартов JIS (Japanese Industrial Standard) и JIC (Joint Industry Council), представляют собой специализированный сегмент гибких трубопроводов, предназначенных для интеграции в гидравлические системы техники японского и североамериканского производства. Данные изделия обеспечивают передачу гидравлической энергии и транспортировку рабочих жидкостей под давлением, соединяя узлы гидросистем с нестандартными для европейского рынка типами резьбовых соединений и уплотнительных поверхностей.

Основная инженерная задача, решаемая применением данных сборок, — обеспечение герметичного соединения и полной совместимости с портами оборудования таких брендов, как Komatsu, Hitachi, Toyota, Caterpillar, John Deere и Case. Использование переходников на метрические или трубные стандарты (DKO, BSP) в таких системах часто невозможно из-за ограничений монтажного пространства или требований к пропускной способности, что диктует необходимость использования рукавов с «родными» фитингами JIS и JIC.

Рукава с фитингами JIS и JIC: технические особенности и стандарты

Производство рукавных сборок с арматурой JIS и JIC осуществляется методом поперечной опрессовки на радиально-обжимных прессах. Технологический процесс включает подготовку шланга (отрезка, зачистка для навивочных типов), установку муфты и фитинга, и последующую пластическую деформацию металла муфты для создания неразъемного соединения. Критическим параметром является соблюдение геометрии уплотнительных конусов фитингов, так как герметизация в обоих стандартах происходит по принципу «металл-по-металлу».

Применяемые материалы

Конструкция РВД базируется на композитных материалах, обеспечивающих стойкость к агрессивным средам и высоким нагрузкам:

1. Внутренний слой: Синтетический каучук на основе бутадиен-нитрила (NBR). Материал устойчив к минеральным и синтетическим маслам, жидкому топливу, смазкам. Рабочий диапазон температур: от -40°С до +100°С (кратковременно до +120°С).
2. Силовой каркас:
   • Оплеточная конструкция (1SN, 2SN): Латунированная стальная проволока. Применяется для давлений до 40,0 МПа (в зависимости от диаметра).
   • Навивочная конструкция (4SP, 4SH, R13, R15): Четыре или шесть спиральных слоев высокопрочной стали. Используется в системах с давлением до 42,0–50,0 МПа и высокими импульсными нагрузками.
3. Наружный слой: Хлоропреновый каучук (CR) или EPDM, стойкий к истиранию, озону и атмосферным осадкам.
4. Фитинги: Конструкционная сталь с гальваническим покрытием.

Специфика стандарта JIC

Фитинги JIC (Joint Industry Council) стандартизированы согласно SAE J514 и ISO 8434-2.

• Резьба: Дюймовая цилиндрическая унифицированная (UN/UNF) с профилем зуба 60°.
• Уплотнение: Конус 74° (ранее обозначался как 37° от оси).
• Особенность: Широко распространены в технике производства США.

Специфика стандарта JIS

Японский стандарт JIS (Japanese Industrial Standard) регламентируется JIS B 8363 и имеет две основные модификации, не совместимые между собой:

1. JIS Toyota: Дюймовая трубная резьба (BSP/G). Уплотнение происходит по обратному конусу 60° (седло внутри фитинга).
2. JIS Komatsu: Метрическая резьба. Уплотнение по обратному конусу 30° (угол при вершине 60°).

Важно: При идентификации фитингов JIS Toyota следует проявлять осторожность. Несмотря на совпадение резьбы с британским стандартом BSP, уплотнительные поверхности у них различны. У BSP конус обычно 60° наружу (или с кольцом), а у JIS Toyota — 60° внутрь (обратный конус). Прямое соединение без учета геометрии конуса приведет к течи.

Параметры эксплуатации и сравнительный анализ

Выбор конкретного типа рукава зависит от рабочего давления и типа оборудования.

Сравнительная таблица стандартов фитингов

Сферы применения

Рукава с фитингами JIS и JIC являются безальтернативным решением при ремонте и обслуживании импортной спецтехники.

Основные отрасли применения:

• Горнодобывающая промышленность: Карьерные экскаваторы и самосвалы Komatsu, Caterpillar (гидросистемы рулевого управления, подъема кузова).
• Дорожное строительство: Бульдозеры, грейдеры, фронтальные погрузчики (Case, New Holland).
• Складская логистика: Вилочные погрузчики Toyota, TCM (мачты подъема, рулевые цилиндры).
• Лесозаготовка: Форвардеры и харвестеры John Deere.

Соединения используются в узлах:

1. Подключение гидроцилиндров стрелы и рукояти.
2. Магистрали гидромоторов хода.
3. Линии пилотного управления (малые диаметры 6-10 мм).
4. Всасывающие и сливные патрубки.

Условия сотрудничества и поставок

Компания «РезиноМир» специализируется на изготовлении и поставках гидравлических соединений для предприятий Санкт-Петербурга и Ленинградской области. Работа ведется исключительно с юридическими лицами и индивидуальными предпринимателями. Расчеты производятся по безналичной системе оплаты. При отгрузке предоставляется полный комплект документов: УПД, счета-фактуры, паспорта на изделия.

Производственный участок компании оснащен оборудованием для опрессовки рукавов всех типов (от 1SN до R15) с фитингами JIS и JIC любых типоразмеров. Возможна отгрузка готовой продукции оптом или оперативное изготовление партий под заказ по каталожным номерам техники или образцам. Мы предлагаем рассчитать стоимость заявки индивидуально, исходя из текущей стоимости комплектующих и объема партии. Для формирования заказа, уточнения технических деталей или цены, необходимо отправить запрос на электронную почту spb@rti-land.ru или связаться с инженерным отделом по телефону +7 (812) 223-43-40. Организуем доставку транспортными компаниями по региону или выдачу заказа самовывозом со склада. Если вам необходимо купить в СПб рукава, соответствующие стандартам SAE или JIS B 8363, специалисты «РезиноМир» обеспечат точный подбор.

FAQ: Часто задаваемые вопросы

1. Как отличить фитинг JIC от SAE 45°?
Фитинги JIC и SAE 45° имеют одинаковые резьбы (UNF), но разные углы уплотнительного конуса. У JIC угол составляет 74°, у SAE — 45°. Визуально отличить их сложно без угломера. Попытка соединить эти фитинги приведет к контакту только по узкой линии, что вызовет деформацию конуса и утечку под давлением. JIC является стандартом для гидравлики высокого давления, SAE 45° чаще встречается в холодильном оборудовании и системах низкого давления.

2. Можно ли использовать фитинг JIS Komatsu с обычным метрическим штуцером?
Нет. Фитинг JIS Komatsu имеет метрическую резьбу (обычно шаг 1.5 мм) и обратный конус 30°. Обычные метрические фитинги стандарта DIN (DKOL/DKOS) имеют конус 24°. Соединение герметично не закроется, так как углы конусов не совпадают. Необходимо использовать ответные части, соответствующие стандарту JIS Metric.

3. Как правильно измерить резьбу JIC?
Для идентификации резьбы JIC необходимо измерить наружный диаметр резьбы (в мм или дюймах) и определить количество ниток на дюйм (TPI) с помощью резьбомера. Затем полученные данные сопоставляются с таблицей стандарта SAE J514. Например, резьба 7/16-20 UNF соответствует типоразмеру JIC -04 (для трубки 1/4 дюйма).

4. Выдерживают ли рукава JIS/JIC высокое давление?
Рабочее давление рукава в сборе определяется самым слабым звеном: шлангом или фитингом. Сами стандарты соединений JIS и JIC (особенно JIC 37°) рассчитаны на высокие давления (до 35–42 МПа в зависимости от размера). При использовании навивочных рукавов 4SH/R13/R15 и соответствующих фитингов (Interlock) данные сборки успешно эксплуатируются в самых нагруженных узлах карьерной техники.
