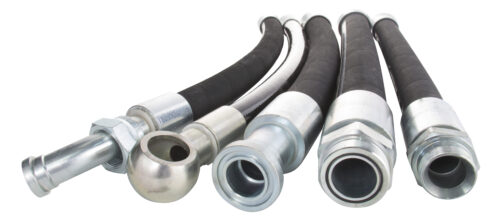

Рукава с фитингами SFL и SFS

Рукава высокого давления (РВД), оснащенные фланцевой арматурой стандартов SFL и SFS, представляют собой категорию гибких трубопроводов тяжелой серии, предназначенных для интеграции в гидравлические системы сверхвысокого давления. Конструкция соединения базируется на американском стандарте SAE J518 и международном ISO 6162. Принципиальной особенностью является отсутствие резьбы на самом фитинге: герметизация достигается за счет прижатия плоской торцевой поверхности (тарелки) с интегрированным уплотнительным кольцом к ответному порту посредством двух разъемных полуфланцев (или цельного фланца) и четырех болтов.

Ключевое функциональное назначение данных сборок — соединение крупногабаритных гидравлических узлов (насосов, гидромоторов, распределителей) в условиях экстремальных вибрационных нагрузок и пульсаций давления, где резьбовые соединения склонны к самоотвинчиванию или разрушению витков. Фланцевый монтаж позволяет устанавливать рукава больших диаметров (до 50–76 мм) в ограниченном пространстве без необходимости вращения самого рукава, что исключает возникновение торсионных напряжений при сборке.

Технические характеристики и производство рукавов с фитингами SFL и SFS

Изготовление рукавных сборок с фланцевой арматурой осуществляется методом радиальной опрессовки на промышленных прессах с усилием обжатия до 500 тонн. Ввиду того, что данные фитинги устанавливаются преимущественно на навивочные рукава (4SP, 4SH, R13, R15), технологический процесс требует применения муфт специальной конструкции и операции skive (снятие наружного и, при необходимости, внутреннего слоя резины). Это обеспечивает создание соединения типа «Interlock», где металл муфты входит в зацепление с силовым кордом рукава, предотвращая вырывание фитинга при давлениях до 42,0 МПа.

Конструкционные материалы

Эксплуатационная надежность изделия в агрессивных средах обеспечивается подбором компонентов:

1. Внутренний слой: Синтетический каучук (NBR — бутадиен-нитрил). Характеризуется стойкостью к минеральным и синтетическим маслам, эмульсиям и гликолям.
2. Силовой каркас:
   • Типы 4SP/4SH: Четыре спиральные навивки из высокоуглеродистой стальной проволоки.
   • Типы R13/R15: Шесть спиральных навивок для экстремальных давлений и импульсных нагрузок (до 500 000 циклов).
3. Наружный слой: Износостойкая резина (CR — хлоропрен или EPDM), устойчивая к абразивному воздействию, озону и УФ-излучению.
4. Фитинги (Фланцы): Изготавливаются из конструкционной стали с гальваническим цинкованием. Уплотнительное кольцо (O-ring) — NBR твердостью 90 Шор А или FKM (Viton).

Нормативная база

Геометрия фланцевых головок регламентируется стандартами:

• SAE J518 Code 61 (ISO 6162-1): Легкая серия (Standard Pressure), соответствующая фитингам SFL. Рассчитана на давление 3000 PSI (21,0 МПа).
• SAE J518 Code 62 (ISO 6162-2): Тяжелая серия (High Pressure), соответствующая фитингам SFS. Рассчитана на давление 6000 PSI (42,0 МПа).

Классификация и параметры эксплуатации

Главное различие между рукавами с фитингами SFL и SFS заключается в толщине фланцевой головки и межцентровом расстоянии крепежных отверстий. Эти параметры несовместимы, что исключает ошибочный монтаж фитинга легкой серии в порт тяжелой серии.

Сравнительный анализ серий (Code 61 vs Code 62)

В таблице представлены геометрические параметры наиболее востребованных типоразмеров:

Важно: При монтаже фланцевых соединений критически важно соблюдать момент затяжки болтов и последовательность (крест-накрест). Неравномерная затяжка приводит к перекосу тарелки фланца и экструзии (выдавливанию) уплотнительного кольца, что влечет потерю герметичности. Для серии SFS (6000 PSI) должны использоваться только высокопрочные болты класса 10.9 или 12.9.

Отраслевая интеграция

Рукава с фланцевой арматурой являются стандартом для тяжелой энергонасыщенной техники.
Основные сферы применения:

• Карьерная техника: Экскаваторы (Caterpillar, Komatsu, Hitachi) — основные напорные магистрали от насосов, линии привода хода.
• Дорожное строительство: Бульдозеры, фронтальные погрузчики, грейдеры (John Deere, Liebherr).
• Буровое оборудование: Линии подачи бурового раствора, системы управления превенторами.
• Промышленность: Гидравлические прессы, термопластавтоматы (ТПА), прокатные станы.

Использование угловых фитингов SFL/SFS (45° и 90°) позволяет оптимизировать трассировку рукавов в ограниченном пространстве моторных отсеков и на стрелах экскаваторов.

Условия сотрудничества и поставок

Компания «РезиноМир» специализируется на снабжении промышленных предприятий и сервисных центров Санкт-Петербурга и Ленинградской области компонентами гидравлических систем высокого давления. Мы работаем с юридическими лицами и индивидуальными предпринимателями. Оплата продукции производится по безналичному расчету с предоставлением полного пакета бухгалтерской документации (УПД, счета-фактуры, паспорта качества).

Технологическое оснащение позволяет выполнять серийные заказы оптом и штучное изготовление сложных сборок под заказ по каталожным номерам (OEM) или образцам. В наличии поддерживается ассортимент фланцев SFL/SFS (прямые и угловые), полуфланцев, уплотнительных колец и рукавов навивочной конструкции (4SP, 4SH, R13, R15) диаметром до 2 дюймов (50 мм). Мы предлагаем рассчитать стоимость заявки индивидуально, исходя из спецификации и объема партии. Логистическая служба обеспечивает доставку транспортными компаниями по региону или подготовку груза к самовывозу. Для получения технической консультации, уточнения наличия и актуальной цены, необходимо направить запрос на электронную почту spb@rti-land.ru или связаться с отделом продаж по телефону +7 (812) 223-43-40. Если вашему парку техники требуется купить в СПб надежные РВД с фланцевыми соединениями, специалисты компании обеспечат профессиональный подбор и поставку.

FAQ: Часто задаваемые вопросы

1. Как визуально отличить фитинг SFL от SFS?
Визуально они похожи, но имеют разные геометрические размеры. Основное отличие — толщина фланцевой головки («тарелки»). У серии SFS (Code 62) тарелка значительно толще, чем у SFL (Code 61). Также различается диаметр самой тарелки. Для точной идентификации необходимо использовать штангенциркуль и сверить замеры с таблицей стандарта SAE J518.

2. Можно ли использовать уплотнительное кольцо повторно?
Нет, уплотнительное кольцо (O-ring) является одноразовым расходным элементом. При демонтаже фланцевого соединения кольцо, как правило, имеет остаточную деформацию («сплющивается»). Повторная установка старого кольца не гарантирует герметичности, особенно при высоких давлениях (420 бар). При замене рукава всегда устанавливается новое кольцо из NBR или FKM.

3. В чем отличие прямых фланцев от фланцев типа «Interlock»?
Стандартные фланцы обжимаются на рукаве без снятия слоев резины или с частичным снятием (для 1SN/2SN). Фланцы серии Interlock имеют специальный профиль хвостовика и муфты, требующий полного снятия наружного и внутреннего слоев резины рукава (skiving). Это обеспечивает прямой зажим «металл-в-металл» на корде рукава, что необходимо для работы при сверхвысоких давлениях и импульсных нагрузках (характерно для 4SH/R13/R15 и фитингов SFS).

4. Подходят ли фланцы SAE для оборудования Komatsu?
Японская компания Komatsu использует модифицированный стандарт фланцев (JIS B 8363), который часто называют «фланец Komatsu». Он геометрически похож на SAE Code 61 (SFL), но имеет метрическую резьбу в крепежных отверстиях (если речь о блоке) и, что важнее, другой размер канавки под уплотнительное кольцо. Стандартные фитинги SFL могут не обеспечить герметичности в порту Komatsu без специальных адаптеров или использования оригинальных фланцев Komatsu.
