Металлическая защита для рукавов

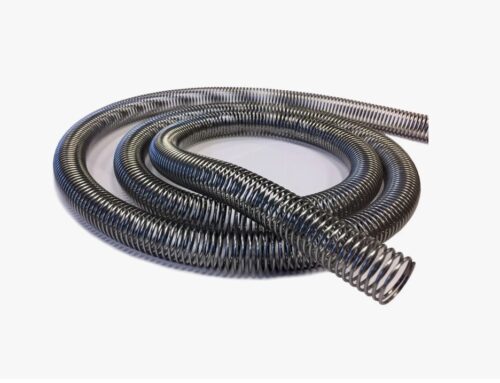

Металлическая защита для рукавов высокого давления (РВД) представляет собой внешний армирующий элемент в виде плотной цилиндрической пружины, предназначенный для предотвращения механических повреждений, смятия и критических деформаций гибкого трубопровода. Изделие функционирует как силовой каркас, принимающий на себя ударные нагрузки, истирающее воздействие абразивов и статическое давление внешних объектов, что особенно актуально для техники, работающей в тяжелых условиях горнодобывающей и лесозаготовительной промышленности.

Ключевая инженерная задача, решаемая установкой стальных защитных спиралей, заключается в многократном увеличении ресурса гидравлических узлов за счет исключения прямого контакта резиновой оболочки шланга с разрушающими факторами. В отличие от пластиковых аналогов, стальная конструкция обеспечивает защиту от падения тяжелых предметов (кусков породы, бревен) и сохраняет работоспособность при экстремально высоких температурах, где полимеры теряют структурную целостность.

Технические параметры и производство: металлическая защита для рукавов

Изготовление защитных пружин осуществляется методом холодной навивки на пружинонавивочных автоматах из калиброванной стальной проволоки круглого сечения. Технологический процесс включает термическую обработку (низкотемпературный отпуск) для снятия внутренних напряжений и обеспечения необходимой упругости витков.

Материалы и антикоррозийная обработка

Основным материалом для производства служит высокоуглеродистая пружинная сталь (например, марок 65Г, 70, Ст.3). Для предотвращения окисления в условиях повышенной влажности и воздействия дорожных реагентов на поверхность наносится защитное покрытие методом гальванического цинкования (белый или желтый цинк).

• Толщина цинкового покрытия: 8–15 мкм.
• Твердость проволоки: Обеспечивает сопротивление радиальному сжатию и ударам.
• Температурный диапазон эксплуатации: от -60°С до +300°С (ограничен только характеристиками самого РВД).

Классификация и подбор размеров

Геометрические параметры защиты подбираются исходя из наружного диаметра рукава. Важным критерием является обеспечение технологического зазора между шлангом и спиралью для компенсации расширения РВД под давлением.

Основные характеристики:

• Диаметр проволоки: варьируется от 1.2 мм до 3.0 мм в зависимости от типоразмера защиты.
• Внутренний диаметр спирали: от 12 мм до 80 мм и более.
• Шаг навивки: Определяет плотность защиты и гибкость конструкции.

Ниже приведена таблица сравнительного анализа различных типов защитных оболочек для правильного выбора под конкретные задачи:

Особенности монтажа и отраслевое применение

Установка металлической защиты требует соблюдения инженерных регламентов. Пружина надевается на рукав на этапе сборки, до установки обжимных муфт и фитингов. Концы пружины должны быть надежно зафиксированы, но не зажаты муфтой, чтобы исключить повреждение верхнего слоя резины острой кромкой проволоки при изгибах.

Важно: При выборе диаметра металлической спирали необходимо учитывать эффект «дыхания» рукава (изменение объема при подаче давления). Внутренний диаметр пружины должен быть на 2–4 мм больше наружного диаметра рукава. Отсутствие зазора приведет к перетиранию наружного слоя резины о металл витков, что ускорит коррозию металлокорда шланга.

Сферы эксплуатации

Металлическая защита для рукавов применяется в тех отраслях, где риски механического повреждения превышают возможности пластиковых протекторов:

1. Карьерная техника и горная добыча: Защита РВД на стрелах экскаваторов и буровых установок от падения скальной породы и абразивного износа о грунт.
2. Лесозаготовка: Предотвращение порезов и проколов шлангов сучьями и пильными цепями на харвестерах и форвардерах.
3. Дорожное строительство: Защита магистралей асфальтоукладчиков и катков от контакта с горячим асфальтом и битумом (температурная стойкость стали).
4. Металлургия: Использование в зонах с повышенной температурой, где пластиковая защита плавится.

Компания «РезиноМир» осуществляет поставки комплектующих для гидравлических систем промышленным предприятиям Санкт-Петербурга и Ленинградской области. Деятельность компании ориентирована на сектор B2B: работа ведется с юридическими лицами и индивидуальными предпринимателями. Финансовые расчеты производятся по безналичной системе оплаты.

Складская программа позволяет организовать оперативную отгрузку востребованных типоразмеров защитных спиралей. Возможна поставка продукции под заказ по спецификациям клиента (нестандартные длины, диаметры проволоки) или оптом для обеспечения серийного производства техники. Технический отдел предоставляет консультацию инженера по подбору оптимального типа защиты и помогает рассчитать стоимость комплектации с учетом логистики. Гарантия на изделия предоставляется при соблюдении правил монтажа и эксплуатации. Для оформления заявки, уточнения актуальных цен или получения счета следует связаться с отделом продаж по телефону +7 (812) 223-43-40 или направить запрос на электронную почту spb@rti-land.ru. Компания предлагает купить в СПб продукцию, прошедшую контроль качества и соответствующую промышленным стандартам.

Часто задаваемые вопросы (FAQ)

1. Влияет ли металлическая спираль на гибкость рукава?
Да, стальная пружина увеличивает жесткость рукава, что незначительно повышает минимальный радиус изгиба. Это необходимо учитывать при проектировании трасс прокладки РВД. Однако, в отличие от сплошных бронированных оболочек, пружинная конструкция сохраняет достаточную эластичность для работы на подвижных узлах (стрелы, рукояти) без создания критических напряжений в местах заделки фитингов.

2. Подвержена ли оцинкованная защита коррозии?
Цинковое покрытие обеспечивает электрохимическую (катодную) защиту стали. При целостности покрытия коррозия исключена. Однако в условиях постоянного трения об абразивные поверхности (камни, песок) слой цинка со временем истончается. При эксплуатации в агрессивных химических средах или морской воде рекомендуется рассмотреть альтернативные варианты из нержавеющей стали (под заказ).

3. Можно ли установить металлическую защиту на уже опрессованный рукав?
Нет, конструкция представляет собой цельную цилиндрическую пружину. Ее монтаж возможен только путем продевания рукава внутрь спирали. Если фитинги уже установлены и их размер превышает внутренний диаметр пружины, монтаж невозможен. В таких случаях для защиты готовых узлов применяются разъемные пластиковые спирали или текстильные чехлы на «липучках».

4. Защищает ли пружина от разрыва рукава?
Металлическая спираль предназначена для внешней защиты от механических воздействий. Она не является силовым элементом, удерживающим давление масла, и не может предотвратить разрыв рукава при превышении допустимого давления. Однако при локальном повреждении (свище) она может частично рассеять струю жидкости, снижая травмоопасность для персонала.
