Роликовые игольчатые подшипники: конструкция, применение и инженерный расчет

Роликовый игольчатый подшипник представляет собой подшипник качения, в котором в качестве тел качения используются тонкие длинные ролики (иглы) с соотношением длины к диаметру не менее 2,5:1. Основное функциональное назначение — восприятие высоких радиальных нагрузок при ограниченном осевом пространстве. Данный тип подшипника решает ключевую задачу обеспечения надежной опоры вращающихся или качающихся валов в узлах с минимальными габаритами по длине, где применение стандартных роликовых или шариковых подшипников технически невозможно или экономически нецелесообразно. Игольчатые подшипники обеспечивают радиальную грузоподъемность, в 1,5–2 раза превышающую аналогичные параметры шариковых подшипников при сопоставимых габаритах.

Роликовые игольчатые подшипники: конструкция и технология производства

Конструктивные особенности и типы
Конструкция игольчатого подшипника включает внутреннее и наружное кольца (или одно кольцо и сепаратор), а также комплект игольчатых роликов. Основные типы:

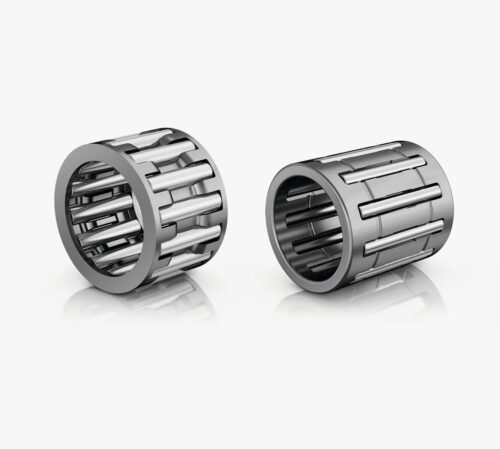

1. С сепаратором (массивным корпусом): Состоит из стального или латунного сепаратора, удерживающего ролики на равном расстоянии. Обеспечивает точное позиционирование и защиту роликов от взаимного трения. Применяется в узлах с частотой вращения до 10 000 об/мин.
2. Без сепаратора (с тонкостенным корпусом): Ролики свободно располагаются в расточке корпуса. Обладает максимальной радиальной грузоподъемностью, но требует высокой точности обработки посадочной поверхности и не рекомендуется для скоростей выше 3 000 об/мин.
3. С массивным корпусом (втулки): Готовый узел, включающий корпус с запрессованными роликами. Обеспечивает простоту монтажа и демонтажа, высокую жесткость опоры. Используется в шарнирных соединениях, ступицах колес, кривошипно-шатунных механизмах.
4. Комбинированные (радиально-упорные): Включают игольчатый подшипник и упорный шарикоподшипник в одном узле для восприятия комбинированных нагрузок.

Технология производства
Изготовление подшипников включает:

1. Производство игольчатых роликов: Холодная штамповка или волочение заготовок из подшипниковой стали марок ШХ15, ШХ15СГ (ГОСТ 801-78). Термическая обработка (закалка + низкий отпуск) обеспечивает твердость поверхности 58–62 HRC и усталостную прочность.
2. Изготовление корпусов и колец: Механическая обработка (точение, шлифование) стальных или латунных заготовок. Для подшипников с тонкостенным корпусом допуски на посадочную поверхность не превышают IT6 по ISO 286.
3. Сборка: Точное позиционирование роликов в сепараторе или корпусе. Для подшипников без сепаратора критичен контроль шероховатости посадочной поверхности (Ra ≤ 0,4 мкм).

Важно: при монтаже игольчатого подшипника с тонкостенным корпусом без сепаратора необходимо обеспечить чистоту посадочной поверхности вала или корпуса. Наличие заусенцев, рисок или неровностей приводит к перекосу роликов, локальному перегреву и резкому снижению ресурса подшипника.

Технические параметры и классификация

Основные характеристики
Ключевые параметры, определяющие выбор подшипника:

Применяемые материалы

• Игольчатые ролики: Сталь ШХ15, ШХ15СГ (ГОСТ 801-78). Обладают твердостью 58–62 HRC, износостойкостью и усталостной прочностью.
• Корпуса и кольца: Сталь 20, 45; латунь ЛС59-1. Обеспечивают прочность и коррозионную стойкость.
• Сепараторы: Латунь (для скоростных узлов), полиамид (для статических применений).

Нормативная база
Производство и применение регулируются:

• ГОСТ 4657-91 «Подшипники качения. Общие технические условия» — требования к качеству, маркировке.
• ГОСТ 520-2011 «Подшипники качения. Допуски» — классы точности, методы контроля.
• ISO 1132:2019 «Rolling bearings — Tolerances» — международный стандарт на допуски.
• DIN 616 «Needle roller bearings» — немецкий стандарт, регламентирующий типоразмерный ряд.

Соблюдение стандартов гарантирует взаимозаменяемость и ресурс не менее 20 000 часов при корректной эксплуатации.

Сферы применения роликовых игольчатых подшипников

Роликовые игольчатые подшипники применяются в отраслях, где критичны компактность и высокая радиальная грузоподъемность:

• Автомобилестроение:
  • Шарниры равных угловых скоростей (ШРУС)
  • Ступицы колес
  • Коробки передач и редукторы
  • Направляющие тормозных колодок
• Тяжелое машиностроение:
  • Кривошипно-шатунные механизмы станков
  • Опоры кареток и суппортов
  • Поворотные платформы кранов
• Подъемно-транспортное оборудование:
  • Телескопические стрелы экскаваторов
  • Поворотные колонны манипуляторов
• Сельскохозяйственная техника:
  • Колеса тракторов и комбайнов
  • Редукторы привода агрегатов
• Авиационно-космическая промышленность:
  • Шарниры рулевых систем
  • Опоры подвижных элементов шасси

Практические рекомендации по выбору и эксплуатации

1. Расчет нагрузки: Определите максимальную радиальную нагрузку (Fᵣ) на опору. Учитывайте динамические коэффициенты (при ударах — до 1,5×Fᵣ).
2. Выбор типа:
   • Для скоростей > 3 000 об/мин — подшипники с сепаратором.
   • Для статических узлов или низких скоростей — подшипники без сепаратора (максимальная грузоподъемность).
   • Для комбинированных нагрузок — радиально-упорные модели.
3. Посадка:
   • Для вала: переходная посадка H7/h6 (по ISO 286).
   • Для корпуса: натяг H7/p6.
   • Обязательна чистота обработки посадочных поверхностей Ra ≤ 0,4 мкм.
4. Смазка:
   • При скоростях > 500 об/мин — жидкостная смазка (масло ISO VG 32–46).
   • При статических нагрузках — консистентная смазка ЦИАТИМ-201.
   • Запрещено использование смазок с абразивными присадками.
5. Монтаж:
   • Запрессовку производите через монтажную втулку, прикладывая усилие к торцу наружного кольца.
   • Избегайте ударов молотком непосредственно по подшипнику.

Для получения технической консультации по подбору роликовых игольчатых подшипников используйте каналы связи: +7 (812) 223-43-40 или spb@rti-land.ru.

Компания «РезиноМир» осуществляет поставки подшипниковой продукции для предприятий Санкт-Петербурга и Ленинградской области. Работа ведется с юридическими лицами и индивидуальными предпринимателями на условиях безналичного расчета. Роликовые игольчатые подшипники предлагаются к поставке как стандартных типоразмеров (по каталогам SKF, INA, NTN), так и под заказ по техническим условиям. Оперативная отгрузка со склада в регионе обеспечивает выполнение заказов в срок до 3 рабочих дней.

FAQ – Часто задаваемые вопросы

Как определить необходимый размер игольчатого подшипника?
Размер подшипника определяется внутренним диаметром вала (d) и требуемой длиной опоры (L). Исходными данными служат чертеж узла и расчет радиальной нагрузки (Fᵣ). На основе этих параметров инженер-консультант подберет оптимальный типоразмер из каталога или предложит изготовление нестандартного изделия.

Возможно ли применение игольчатого подшипника без сепаратора при высоких частотах вращения?
Применение подшипников без сепаратора при частотах > 3 000 об/мин не рекомендуется. Отсутствие сепаратора приводит к трению роликов между собой, перегреву и резкому снижению ресурса. Для скоростных узлов (до 12 000 об/мин) используйте модели с латунным или стальным сепаратором.

Какие факторы наиболее существенно влияют на срок службы игольчатого подшипника?
Ключевые факторы:

1. Превышение расчетной радиальной нагрузки (более 120% от C).
2. Недостаточная чистота посадочных поверхностей (Ra > 0,4 мкм).
3. Отсутствие или некачественная смазка.
4. Перекосы при монтаже (более 0,1°).
   Регулярный контроль состояния подшипника и соблюдение рекомендаций по эксплуатации продлевают ресурс до 50 000 часов.

Предлагает ли «РезиноМир» изготовление нестандартных игольчатых подшипников?
Да. Компания выполняет производство подшипников по индивидуальным техническим заданиям: нестандартные размеры, специфические материалы роликов (например, нержавеющая сталь AISI 440C), защитные покрытия (химическое никелирование). Срок изготовления — от 14 рабочих дней.

Как обеспечить защиту игольчатого подшипника от загрязнения в условиях абразивной среды?

1. Применяйте подшипники с уплотнениями (лабиринтными или контактными из NBR/EPDM).
2. Устанавливайте защитные крышки с лабиринтом.
3. Используйте циркуляционную систему смазки для вымывания абразива.
4. Регулярно проводите техническое обслуживание с заменой смазочного материала.
