Шевронные уплотнения ГОСТ 22704-77

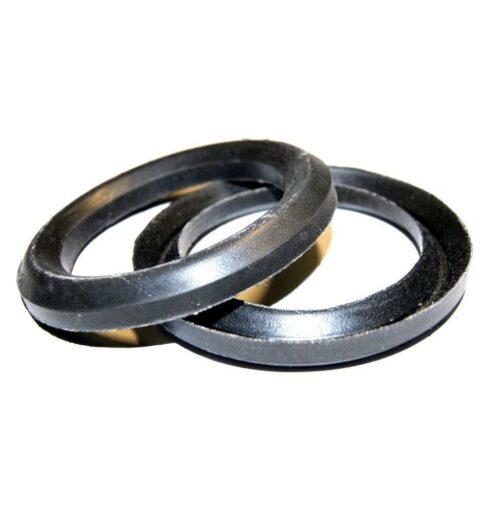

Комплекты уплотнительных элементов пакетного типа, известные как шевронные манжеты, представляют собой специализированные резинотканевые изделия (РТИ), предназначенные для герметизации штоков и цилиндров гидравлических устройств. Конструктивно уплотнение является многокомпонентным узлом, состоящим из опорного кольца (КО), набора уплотнительных V-образных колец (КШ — кольцо шевронное) и нажимного кольца (КН).

Функциональное назначение данной системы заключается в обеспечении герметичности подвижных соединений, работающих в условиях сверхвысоких давлений, значительных ударных нагрузок и вибраций, где применение стандартных однокромочных манжет неэффективно. Инженерная задача, решаемая установкой шевронного пакета — создание надежного барьера для рабочей жидкости за счет автоматического радиального распора уплотнительных кромок при осевом сжатии пакета.

Технические характеристики и конструкция: Шевронные уплотнения ГОСТ 22704-77

Государственный стандарт 22704-77 регламентирует конструкцию, размеры и технические требования к шевронным резинотканевым уплотнениям. Шевронные уплотнения ГОСТ 22704-77 рассчитываются на эксплуатацию в гидравлических системах при давлении до 63 МПа (630 кгс/см²).

Технология производства и состав пакета

Изготовление элементов пакета осуществляется методом компрессионного формования в металлических пресс-формах. Ключевой особенностью является использование комбинированных материалов:

1. Резинотканевая основа: Шевронные кольца (КШ) и опорные кольца (КО) изготавливаются из хлопчатобумажной ткани (бельтинг или доместик), прорезиненной маслобензостойкой резиновой смесью на основе нитрильного каучука (NBR). Тканевый каркас обеспечивает высокую механическую прочность, сопротивление раздиру и экструзии в зазор.
2. Чистая резина: Допускается изготовление уплотнительных колец из резины без ткани для работы при низких давлениях или в качестве промежуточных элементов пакета для улучшения герметичности по газу.
3. Полимеры и композиты: Нажимные (КН) и опорные (КО) кольца могут изготавливаться из бронзы, текстолита, полиамида или фторопласта для повышения жесткости узла.

Параметры эксплуатации

Эффективность работы уплотнения зависит от количества установленных шевронных колец (обычно от 3 до 7 штук в пакете) и величины предварительного поджатия.

Рабочие диапазоны согласно ГОСТ:

• Среда: Минеральные масла, нефть, пресная и морская вода, водные эмульсии.
• Температура: От -50°С до +100°С (кратковременно до +120°С).
• Скорость возвратно-поступательного движения: До 3 м/с.
• Давление: До 63 МПа (при условии использования металлических опорных и нажимных колец).

Сравнительная таблица материалов компонентов пакета:

Важно: При проектировании посадочного места под шевронные уплотнения необходимо предусматривать возможность регулировки осевого сжатия пакета. Это реализуется либо с помощью нажимной гайки (грундбуксы), либо путем установки металлических регулировочных прокладок. По мере износа манжет подтяжка пакета позволяет восстановить герметичность без замены РТИ.

Сферы применения в тяжелой промышленности

Благодаря способности выдерживать экстремальные нагрузки и работать на штоках больших диаметров (до 2000 мм), шевронные пакеты незаменимы в тяжелом машиностроении.

Основные отрасли применения:

• Нефтегазовый сектор: Грязевые насосы буровых установок, вертлюги, превенторы (работа с абразивными растворами).
• Кузнечно-прессовое оборудование: Гидравлические прессы для ковки и штамповки, ножницы для резки металла.
• Горнодобывающая техника: Гидростойки шахтных крепей, цилиндры карьерных экскаваторов.
• Судостроение: Дейдвудные устройства, механизмы рулевого управления.

Инженерный подбор осуществляется по диаметру штока ($d$) и диаметру цилиндра ($D$). Высота пакета ($H$) является величиной справочной и зависит от количества выбранных манжет.

Условия сотрудничества с компанией «РезиноМир»

Компания «РезиноМир» специализируется на поставках уплотнительных систем для гидравлики промышленным предприятиям Санкт-Петербурга и Ленинградской области. Взаимодействие осуществляется в формате B2B: отгрузка продукции производится юридическим лицам и индивидуальным предпринимателям. Финансовые расчеты ведутся по безналичной системе оплаты с оформлением полного пакета товаросопроводительной документации.

Складская программа включает широкий номенклатурный ряд колец (КО, КШ, КН) по ГОСТ 22704-77. Возможна поставка как полных пакетов в сборе, так и отдельных ремкомплектов оптом. Также принимаются заказы на изготовление нестандартных шевронных уплотнений из современных материалов (фторкаучук, полиуретан) по чертежам заказчика.

Для получения технической консультации, уточнения наличия типоразмеров или чтобы рассчитать стоимость партии, используйте контакты отдела продаж: +7 (812) 223-43-40 spb@rti-land.ru. Логистическая служба обеспечивает оперативную доставку до склада покупателя или терминала транспортной компании. На продукцию предоставляется гарантия соответствия нормативным документам.

FAQ: Часто задаваемые вопросы

1. Как определить необходимое количество манжет в пакете?
Количество манжет (КШ) зависит от рабочего давления в системе и диаметра штока.

• При давлении до 10 МПа — рекомендуется 2 манжеты.
• При давлении 10–20 МПа — 3 манжеты.
• При давлении 20–40 МПа — 4 манжеты.
• При давлении 40–63 МПа — 5 и более манжет.
  Также количество манжет влияет на ресурс работы уплотнения.

2. Можно ли использовать только резиновые манжеты без ткани?
Чисто резиновые шевронные манжеты обладают лучшей эластичностью и герметичностью при низких давлениях, но имеют низкую стойкость к выдавливанию в зазор. Их использование допускается при давлениях до 10-15 МПа. При более высоких давлениях необходимы резинотканевые изделия, так как тканевый корд армирует структуру и предотвращает разрушение кромки.

3. Нужна ли смазка при монтаже шевронного уплотнения?
Да, перед монтажом все элементы пакета и посадочные поверхности (шток, цилиндр) необходимо обильно смазать рабочей жидкостью (минеральным маслом) или консистентной смазкой (например, ЦИАТИМ-221), инертной к материалу резины. Это снижает трение при установке и предотвращает повреждение кромок при прохождении через монтажные фаски.

4. Как измерить изношенное шевронное уплотнение для заказа?
Измерять деформированные резиновые кольца некорректно. Заказ необходимо формировать на основе размеров металлических деталей: диаметра штока ($d$) и диаметра посадочного места в цилиндре ($D$). Высота посадочного места ($L$) также важна для расчета количества манжет в пакете.
